申请日2020.09.01
公开（公告）日2021.04.20
IPC分类号B01D21/02; B01D21/24
摘要

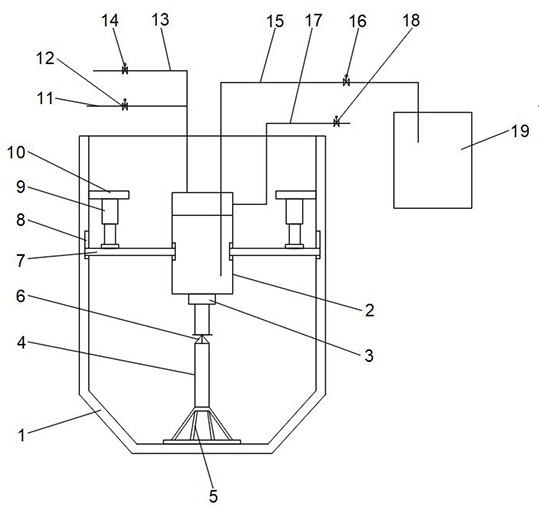

本实用新型涉及污水处理技术领域，具体涉及一种气提式排泥装置，包括设置在沉淀池内部的提升罐，所述提升罐底部设置有气提管，所述气提管的底端延伸至沉淀池底部，所述气提管上设置有第一单向阀，所述气提管底端设置有支撑座，所述气提管顶端通过连接头与所述提升罐连接，所述提升罐顶部设置有进气管和排气管，所述进气管和排气管通过同一管道与提升罐连通，所述进气管上设置有进气阀，所述排气管上设置有排气阀，所述提升罐内还设置有延伸至提升罐底部的排污管，所述排污管的另一端连接有用于收集污泥的污泥池，本实用新型的目的在于提供一种具有清洗功能且能够减小发生堵塞概率的气提式排泥装置。
权利要求书
1.一种气提式排泥装置，包括设置在沉淀池内部的提升罐，其特征在于：所述提升罐底部设置有气提管，所述气提管的底端延伸至沉淀池底部，所述气提管上设置有第一单向阀，所述气提管底端设置有支撑座，所述气提管顶端通过连接头与所述提升罐连接，所述提升罐顶部设置有进气管和排气管，所述进气管和排气管通过同一管道与提升罐连通，所述进气管上设置有进气阀，所述排气管上设置有排气阀，所述提升罐内还设置有延伸至提升罐底部的排污管，所述排污管的另一端连接有用于收集污泥的污泥池，所述排污管上设置有第二单向阀，所述提升罐外壁与沉淀池之间设置有两个用于调节提升罐高度的调节机构。
2.根据权利要求1所述的一种气提式排泥装置，其特征在于：所述调节机构包括设置在提升罐外壁的升降板、设置在升降板上方用于带动升降板上下移动的电动推杆，所述沉淀池内壁开设有竖向滑槽，所述升降板远离提升罐的一端延伸至竖向滑槽内，所述沉淀池内壁设置有固定板，所述固定板底部与所述电动推杆顶端连接。
3.根据权利要求2所述的一种气提式排泥装置，其特征在于：所述升降板为长条板，升降板与所述提升罐可拆卸式连接。
4.根据权利要求1所述的一种气提式排泥装置，其特征在于：所述支撑座为管状结构，所述支撑座的上端管径自下往上逐渐减小，且与所述气提管连通，所述支撑座侧壁上间隔设置有长条孔。
5.根据权利要求1所述的一种气提式排泥装置，其特征在于：所述提升罐顶部还设置有用于冲洗提升罐的冲洗管，所述冲洗管上设置有冲洗阀。
说明书
一种气提式排泥装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种气提式排泥装置。
背景技术
随着产业化发展和人们对环境治理的重要性，为满足水处理技术发展及工艺优化，对水处理设备先进性和稳定性极为重要，目前污水处理系统中使用的排泥方式主要为重力排泥和泵体排泥。重力排泥是通过电动阀的开关频率，利用重力作用排泥，但由于污水中不可避免地含有少许泥沙，电动阀关闭时阀芯会由于泥沙的存在造成磨损，磨损严重后会造成电动阀卡死，关闭不严，进而造成污泥池排空，污水处理设备系统崩溃，使用寿命短，且成本高。泵体排泥是通过泵体工作实现污泥往沉淀池外排泥，泵体长期浸泡在污泥中，易造成污泥渗漏、污泥中的纤维堵塞及密封件的损坏，排泥装置的使用寿命短。
随着技术的发展，目前存在一种气提式污泥提升装置，但现有的气提式污泥提升设备，大多没有清洗功能，不使用时，污泥容易附着在管道内壁，多次使用后容易造成堵塞，且在污泥提升造成底部拥堵时，气提管无法上升改变位置，造成堵死现象，因此，需要一种具有清洗功能且能够减小发生堵塞概率的气提式排泥装置，以克服上述问题的发生。
实用新型内容
为了解决上述问题，本实用新型实施例提供了一种气提式排泥装置，包括设置在沉淀池内部的提升罐，所述提升罐底部设置有气提管，所述气提管的底端延伸至沉淀池底部，所述气提管上设置有第一单向阀，所述气提管底端设置有支撑座，所述气提管顶端通过连接头与所述提升罐连接，所述提升罐顶部设置有进气管和排气管，所述进气管和排气管通过同一管道与提升罐连通，所述进气管上设置有进气阀，所述排气管上设置有排气阀，所述提升罐内还设置有延伸至提升罐底部的排污管，所述排污管的另一端连接有用于收集污泥的污泥池，所述排污管上设置有第二单向阀，所述提升罐外壁与沉淀池之间设置有两个用于调节提升罐高度的调节机构。
进一步地，所述调节机构包括设置在提升罐外壁的升降板、设置在升降板上方用于带动升降板上下移动的电动推杆，所述沉淀池内壁开设有竖向滑槽，所述升降板远离提升罐的一端延伸至竖向滑槽内，所述沉淀池内壁设置有固定板，所述固定板底部与所述电动推杆顶端连接。
进一步地，所述升降板为长条板，升降板与所述提升罐可拆卸式连接。
进一步地，所述支撑座为管状结构，所述支撑座的上端管径自下往上逐渐减小，且与所述气提管连通，所述支撑座侧壁上间隔设置有长条孔。
进一步地，所述提升罐顶部还设置有用于冲洗提升罐的冲洗管，所述冲洗管上设置有冲洗阀。
本实用新型实施例的有益效果为：本实用新型通过设置提升罐，并在提升罐顶部设置冲洗管，当不使用时，通过冲洗管外接水源，能够对提升罐内壁进行清洗，同时部分冲洗水能够流入气提管内，避免气提管内的附着物晾干后附着在气提管内壁，保证气提管内污泥处于稀释状态，通过在提升罐外壁设置调节机构，当支撑座外侧有较大物质堵塞时，能够通过调节机构提高提升罐的高度，提升罐带动气提管和支撑座升高，避免出现长时间堵塞，保证污泥提升效率。
（发明人：陈建华）
