申请日2020.12.28
公开（公告）日2021.04.06
IPC分类号C02F9/04; C02F9/08; C02F9/06; A61L9/20; A61L9/00
摘要
本发明公开了一种防感染封闭型医院污水预处理设备，其特征在于，包括设备本体，设备本体内设有用于隔离悬浮物的格栅，格栅的上方安装有格栅防护罩，格栅防护罩内部顶壁上设有紫外消毒灯，格栅防护罩内部一端侧壁上设有可移动消毒机构，设备本体一端侧壁设有贯穿的进水管，设备本体另一端侧壁上设有贯穿的通气管一，且通气管一伸出设备本体外的一端连接调节池的侧壁，调节池的顶端凸缘处设有密闭型孔，密闭型孔同侧调节池内设有预消毒池，预消毒池的底端设有提升泵，调节池和预消毒池的重合外壁上设有贯穿的出水管，调节池通过通气管二连接空气消毒除臭装置一端侧壁，空气消毒除臭装置另一端侧壁连接排出口。
权利要求书

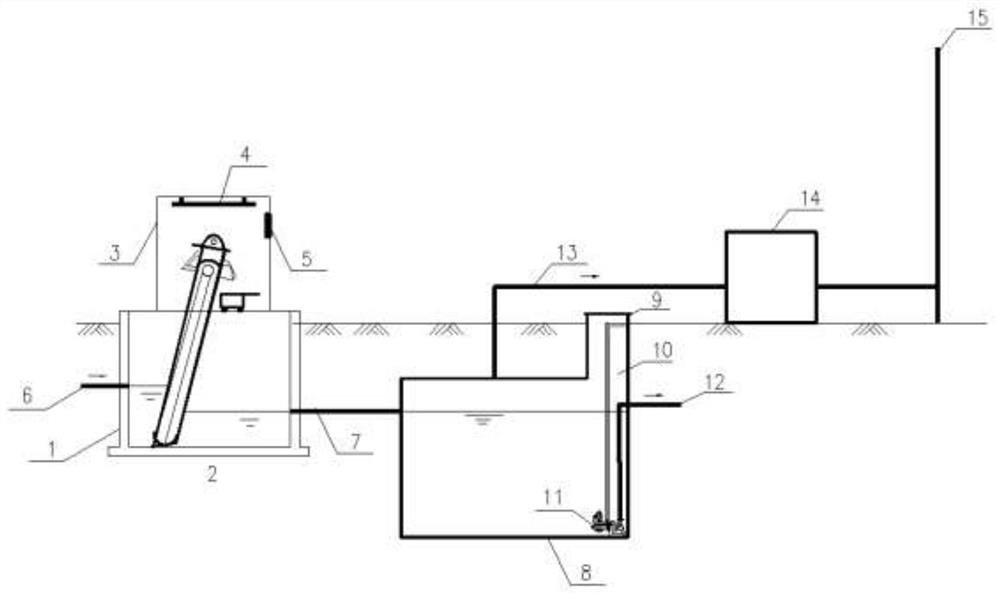

1.一种防感染封闭型医院污水预处理设备，其特征在于，包括设备本体（1），所述设备本体（1）内设有用于隔离悬浮物的格栅（2），所述格栅（2）的上方安装有格栅防护罩（3），所述格栅防护罩（3）内部顶壁上设有紫外消毒灯（4），所述格栅防护罩（3）内部一端侧壁上设有可移动消毒机构（5），所述设备本体（1）一端侧壁设有贯穿的进水管（6），所述设备本体（1）另一端侧壁上设有贯穿的通气管一（7），且所述通气管一（7）伸出所述设备本体（1）外的一端连接调节池（8）的侧壁，所述调节池（8）的顶端凸缘处设有密闭型孔（9），所述密闭型孔（9）同侧所述调节池（8）内设有预消毒池（10），所述预消毒池（10）的底端设有提升泵（11），所述调节池（8）和所述预消毒池（10）的重合外壁上设有贯穿的出水管（12），所述调节池（8）通过通气管二（13）连接空气消毒除臭装置（14）一端侧壁，所述空气消毒除臭装置（14）另一端侧壁连接排出口（15）。
2.根据权利要求1所述的防感染封闭型医院污水预处理设备，其特征在于，所述设备本体（1）及所述格栅（2）和所述格栅防护罩（3）为密闭式结构设置。
3.根据权利要求1所述的防感染封闭型医院污水预处理设备，其特征在于，所述设备本体（1）通过所述通气管一（7）密封连接所述调节池（5）。
4.根据权利要求1所述的防感染封闭型医院污水预处理设备，其特征在于，所述格栅（2）竖直设置，且所述格栅（2）底端固设于所述设备本体（1）内底端。
5.根据权利要求1所述的防感染封闭型医院污水预处理设备，其特征在于，所述格栅（2）上部对称设有渣斗。
6.根据权利要求1所述的防感染封闭型医院污水预处理设备，其特征在于，所述紫外消毒灯（4）与所述格栅（2）之间具有间隙。
7.根据权利要求1所述的防感染封闭型医院污水预处理设备，其特征在于，所述调节池（8）和所述预消毒池（10）为密闭式结构。
8.根据权利要求1所述的防感染封闭型医院污水预处理设备，其特征在于，所述进水管（6）连接污水管网端。
说明书
一种防感染封闭型医院污水预处理设备
技术领域
本发明涉及污水处理技术领域，具体来说，涉及一种防感染封闭型医院污水预处理设备。
背景技术
随着人民生活水平的不断提高,我国的医疗事业得到了快速的发展,医院建设的数量和规模都得到了迅速扩张，特别是城镇医疗保险和农村合作医疗制度的深入落实,大小医院就诊人数大大增加,随之而产生的医疗污水也大大增加,医疗污水的污染不容忽视，医院污水来源及成分复杂，危害性大，污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染特征，现有医院污水处理工艺在预处理阶段多采用非封闭的形式，一些病原微生物易随水排放或空气扩容，为传染病的传播打开了另一通道，危害人员健康，因而一种应用于医院污水处理的防感染封闭型的污水预处理设备是非常必需的。
发明内容
针对相关技术中的上述技术问题，本发明提出一种防感染封闭型医院污水预处理设备，该设备为封闭结构，将通气管接至空气消毒除臭装置，有效防止病原微生物的传播。
为实现上述技术目的，本发明的技术方案是这样实现的：一种防感染封闭型医院污水预处理设备，其特征在于，包括设备本体，所述设备本体内设有用于隔离悬浮物的格栅，所述格栅的上方安装有格栅防护罩，所述格栅防护罩内部顶壁上设有紫外消毒灯，所述格栅防护罩内部一端侧壁上设有可移动消毒机构，所述设备本体一端侧壁设有贯穿的进水管，所述设备本体另一端侧壁上设有贯穿的通气管一，且所述通气管一伸出所述设备本体外的一端连接调节池的侧壁，所述调节池的顶端凸缘处设有密闭型孔，所述密闭型孔同侧所述调节池内设有预消毒池，所述预消毒池的底端设有提升泵，所述调节池和所述预消毒池的重合外壁上设有贯穿的出水管，所述调节池通过通气管二连接空气消毒除臭装置一端侧壁，所述空气消毒除臭装置另一端侧壁连接排出口。
进一步地，所述设备本体及所述格栅和所述格栅防护罩为密闭式结构设置。
进一步地，所述设备本体通过所述通气管一密封连接所述调节池。
进一步地，所述格栅竖直设置，且所述格栅底端固设于所述设备本体内底端。
进一步地，所述格栅上部对称设有渣斗。
进一步地，所述紫外消毒灯与所述格栅之间具有间隙。
进一步地，所述调节池和所述预消毒池为密闭式结构。
进一步地，所述进水管连接污水管网端。
本发明的有益效果：鉴于现有技术中存在的不足，本申请污水预处理设备采用密闭式结构，通过格栅和紫外消毒灯杀死空气中病原微生物，通气管连接调节池和预消毒池，预防病原微生物对人员的感染，然后经过空气消毒除臭装置去除空气中的病原微生物和臭味气体后排至大气中，本申请处理效能高，运行管理简便，占地面积小，清渣隔离及处理效果好等优点。
（发明人：牛利琴;高尚哲;王红梅;韩延波）
