申请日2020.08.20
公开（公告）日2021.04.16
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型的名称为高效酸洗废水回收利用装置，属于废水处理技术领域，主要解决钢铁厂废水处理净化不彻底、效果较差、钢铁厂酸洗废水处理后直接排放造成资源浪费的问题，按照处理流程依次设置有缓冲水池、混凝反应池、高密度沉淀池、砂碳过滤器、超滤装置和一级反渗透装置。本实用新型将钢铁厂经过预处理后的废水中含有的小颗粒杂质、悬浮物、胶体、有机物、金属离子、硫酸盐、氯化物等污染物质的有效去除，符合环保排放标准，净化污水产能高，可将钢铁厂达标排放的大量废水有效净化并回用于生产，大大提高了水资源利用率。
权利要求书

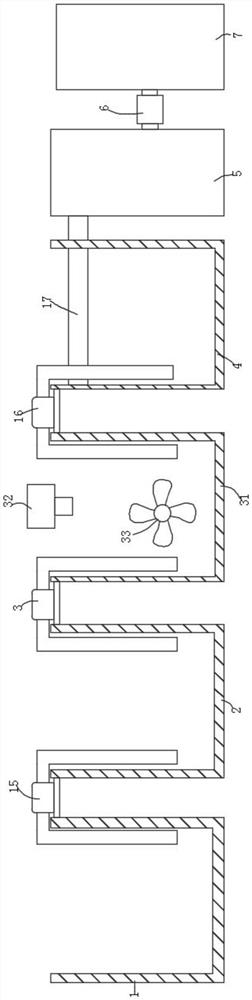

1.高效酸洗废水回收利用装置，其特征是，按照处理流程依次设置有排放水池(1)、缓冲水池(2)、混凝反应池(31)、高密度沉淀池(4)、中间水箱(5)、多介质进水泵(6)、石英砂过滤器(7)、活性炭过滤器(8)、超滤装置(9)、超滤产水箱(10)、反渗透装置(13)和反渗透产水箱(14)；
所述排放水池(1)与缓冲水池(2)之间通过管道、潜水提升泵(15)连通；
所述缓冲水池(2)与混凝反应池(31)之间通过管道、自吸泵(3)连通；
所述混凝反应池(31)与高密度沉淀池(4)之间通过管道连通；
所述高密度沉淀池(4)与中间水箱(5)之间通过管道连通；
所述中间水箱(5)通过多介质进水泵(6)、管道连通所述石英砂过滤器(7)和活性炭过滤器(8)；
所述超滤装置(9)通过管道连通所述石英砂过滤器(7)和活性炭过滤器(8)；
所述超滤装置(9)通过管道连通所述超滤产水箱(10)；
所述超滤产水箱(10)通过增压泵(11)、高压泵(12)和若干管道连通所述反渗透装置(13)；
所述反渗透装置(13)通过若干管道连接所述反渗透产水箱(14)。
2.根据权利要求1所述的高效酸洗废水回收利用装置，其特征是，所述混凝反应池(31)的池边设置有加药装置(32)，所述混凝反应池(31)的内壁设置有搅拌机(33)和PH计。
3.根据权利要求2所述的高效酸洗废水回收利用装置，其特征是，与所述反渗透产水箱(14)配套设置有脱盐处理系统。
说明书
高效酸洗废水回收利用装置
技术领域
本实用新型涉及废水处理技术领域，更具体地说，本实用涉及高效酸洗废水回收利用装置。
背景技术
钢铁企业具有较高的能耗，在水资源消耗上十分突出。因此，为了实现水资源的节约，强化可持续发展，要重视工业废水的深度处理，重视再生回用，以实现新水消耗的节约，降低废水排放量。要积极进行合理的废水处理技术的研发，在维护生产的同时，提升回用设备使用的安全性和可靠性，提升使用效率。目前，污水回用技术被高度关注，但是，应用的仍是传统的技术。鉴于钢铁行业污水成分的复杂性，传统技术和方法很满足实际需要，尤其在标准上很难达到生产用水的需要，很大程度上制约了回用的范围。为此，结合企业排污水的水质特征，应用深度处理技术，在根本上保证回用水能够满足不同再利用的标准，提升水资源循环利用效率。在这种形式下，水处理技术得到切实发展。膜分离技术与传统处理技术的融合，对于这一问题的解决具有重大作用，使得污水处理回用取得深度和广度的拓展，同时，扩展了膜分离技术的应用规模。
在一些钢铁厂的日常生产中，会产生大量的含有小颗粒杂质、胶状物、有机物、氯化物、酸性物质以及金属离子的废水，需要经过多个工艺流程、进行多次净化处理，以逐次过滤、净化废水中的不同物质，最终得到可重复使用的净水或者符合环保排放标准的净水。因此，需要设计高效酸洗废水回收利用装置。
实用新型内容
本实用新型的目的在提供高效酸洗废水回收利用装置，能有效去除钢铁厂日常废水中的小颗粒杂质、胶状物、有机物、氯化物、酸性物质以及金属离子，最终得到可回用于生产的清水。
本实用新型提供高效酸洗废水回收利用装置，按照处理流程依次设置有排放水池、缓冲水池、混凝反应池、高密度沉淀池、中间水箱、多介质进水泵、石英砂过滤器、活性炭过滤器、超滤装置、超滤产水箱、反渗透装置和反渗透产水箱；
所述排放水池与缓冲水池之间通过管道、潜水提升泵连通；
所述缓冲水池与混凝反应池之间通过管道、自吸泵连通；
所述混凝反应池与高密度沉淀池之间通过管道连通；
所述高密度沉淀池与中间水箱之间通过管道连通；
所述中间水箱通过多介质进水泵、管道连通所述石英砂过滤器和活性炭过滤器；
所述超滤装置通过管道连通所述石英砂过滤器和活性炭过滤器；
所述超滤装置通过管道连通所述超滤产水箱；
所述超滤产水箱通过增压泵、高压泵和若干管道连通所述反渗透装置；
所述反渗透装置通过若干管道连接所述反渗透产水箱。
在一个优选地实施方式中，所述混凝反应池的池边设置有加药装置，所述混凝反应池的内壁设置有搅拌机和PH计。
在一个优选地实施方式中，与所述反渗透产水箱配套设置有脱盐处理系统。
本实用新型的技术效果和优点：
将钢铁厂的污水经过多次过滤，可有效将污水中的小颗粒煤炭、重金属物质、胶体、有机物、悬浮物和异味完全去除，符合环保排放标准，净化污水产能高，可将钢铁厂达标排放的大量废水有效净化并回用于生产，大大提高了水资源利用率。
（发明人：朱正国;徐贤国;颜庭军;李照明;李俊;许季）
