申请日2020.12.18
公开（公告）日2021.04.16
IPC分类号C02F9/14; C02F103/06
摘要

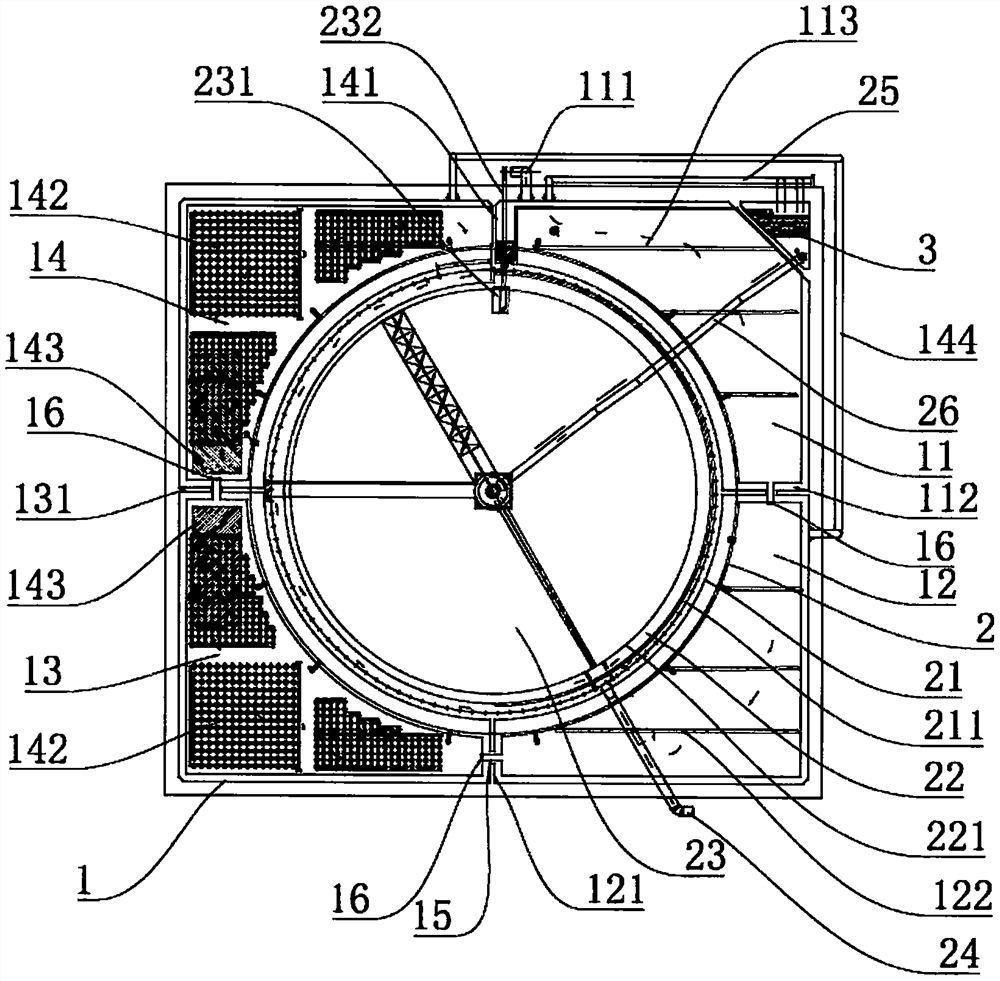

本实用新型涉及污水处理的技术领域，提出了一种垃圾渗滤液生化处理系统，包括生化池和沉淀池，生化池包括依次呈环形状连通的厌氧池、缺氧池、第一好氧池以及第二好氧池，圆形的沉淀池设置于生化池的环形区域中间，经过生化池处理后的污水可直接通过环形进水渠进入到沉淀池的沉淀主槽内，经过沉淀后的澄清水可直接通过环形出水渠排出，池区布局紧凑，占地面积大大减小；通过在厌氧池与缺氧池内分别上下交替设置多个折流板，多个折流板顺次形成多个折流室，厌氧池和缺氧池内的垃圾渗滤液沿着向上的折流室和向下的折流室上下翻流，实现竖向推流式混合，从而减少了搅拌装置的数量，极大地降低了垃圾渗滤液的处理能耗，同时也大大减少了维护工作量。
权利要求书
1.一种垃圾渗滤液生化处理系统，其特征在于，包括：
生化池，包括呈环形排布且依次首尾连通的厌氧池、缺氧池、第一好氧池以及第二好氧池，所述厌氧池连通供垃圾渗滤液进入的进口端，所述第二好氧池连通供所述垃圾渗滤液排出的出口端，所述厌氧池、所述缺氧池以及所述第一好氧池的出水端均设有半隔墙，所述半隔墙均开设有用于水流通过的过水孔，所述厌氧池与所述第二好氧池之间设有全隔墙，所述厌氧池与所述缺氧池内分别上下交替设置多个折流板以形成多个流向依次相反的折流室用于对所述垃圾渗滤液进行竖向推流式混合；
沉淀池，呈圆形设置于所述生化池的环形区域中间，所述沉淀池包括环形进水渠、环形出水渠以及沉淀主槽，所述环形进水渠连通所述出口端与所述沉淀主槽，所述环形出水渠连通所述沉淀主槽与用于排出澄清水的出水管。
2.如权利要求1所述的垃圾渗滤液生化处理系统，其特征在于，所述过水孔设置于所述半隔墙的下部，所述过水孔的上方设有用于控制所述垃圾渗滤液流量的控制闸门。
3.如权利要求1所述的垃圾渗滤液生化处理系统，其特征在于，所述第一好氧池与所述第二好氧池之间的所述半隔墙两侧均设有固定生物膜组件。
4.如权利要求3所述的垃圾渗滤液生化处理系统，其特征在于，所述第一好氧池与所述第二好氧池的池底分别设有曝气装置，所述曝气装置连通鼓风机房用于对所述第一好氧池以及所述第二好氧池进行充氧并调节氧气的溶解量。
5.如权利要求4所述的垃圾渗滤液生化处理系统，其特征在于，所述环形出水渠配置有三角出水堰用于控制水流速度，所述三角出水堰的外侧设置有浮渣挡板。
6.如权利要求5所述的垃圾渗滤液生化处理系统，其特征在于，所述环形进水渠从前端至后端宽度逐渐收窄，所述环形出水渠从前端至后端宽度逐渐放宽。
7.如权利要求1至6任一项所述的垃圾渗滤液生化处理系统，其特征在于，所述环形进水渠上沿其长度方向布设有若干配水孔以用于均匀进水。
8.如权利要求1至6任一项所述的垃圾渗滤液生化处理系统，其特征在于，所述生化池外侧壁围合呈方形，所述垃圾渗滤液生化处理系统还包括设置于所述厌氧池外侧直角处的污泥泵房。
9.如权利要求8所述的垃圾渗滤液生化处理系统，其特征在于，所述沉淀主槽中设置有污泥回收装置，所述污泥回收装置连接有用于输送污泥至所述污泥泵房的输泥管。
10.如权利要求9所述的垃圾渗滤液生化处理系统，其特征在于，所述污泥泵房与所述厌氧池之间设置污泥回流管，所述污泥泵房将部分污泥通过所述污泥回流管回流至所述厌氧池，并将剩余污泥提升输送至储泥区。
说明书
一种垃圾渗滤液生化处理系统
技术领域
本实用新型涉及污水处理的技术领域，更具体地说，是涉及一种垃圾渗滤液生化处理系统。
背景技术
生活垃圾渗滤液是一种成分复杂、营养成分失衡的污水，具有高COD、高氨氮、高总氮的特点，处理难度大且成本高。传统垃圾渗滤液处理工艺中垃圾渗滤液厂占地面积大，施工量大且成本高，搅拌机等机械设备相对较多，维护工作量大且能耗较高。且随着城市化的不断扩张，土地资源日益紧张，新建垃圾渗滤液处理厂将受到土地资源的极大限制。因此推进垃圾渗滤液处理构筑物集约化，提高单位面积垃圾渗滤液处理效率，降低垃圾渗滤液处理能耗和建设成本十分必要。
实用新型内容
本实用新型的目的在于提供一种垃圾渗滤液生化处理系统，旨在解决现有技术中垃圾渗滤液厂处理能耗高、维护工作量大的技术问题。
为了解决上述技术问题，本实用新型提供一种垃圾渗滤液生化处理系统，包括：
生化池，包括呈环形排布且依次首尾连通的厌氧池、缺氧池、第一好氧池以及第二好氧池，所述厌氧池连通供垃圾渗滤液进入的进口端，所述第二好氧池连通供所述垃圾渗滤液排出的出口端，所述厌氧池、所述缺氧池以及所述第一好氧池的出水端均设有半隔墙，所述半隔墙均开设有用于水流通过的过水孔，所述厌氧池与所述第二好氧池之间设有全隔墙，所述厌氧池与所述缺氧池内分别上下交替设置多个折流板以形成多个流向依次相反的折流室用于对所述垃圾渗滤液进行竖向推流式混合；
沉淀池，呈圆形设置于所述生化池的环形区域中间，所述沉淀池包括环形进水渠、环形出水渠以及沉淀主槽，所述环形进水渠连通所述出口端与所述沉淀主槽，所述环形出水渠连通所述沉淀主槽与用于排出澄清水的出水管。
进一步地，所述过水孔设置于所述半隔墙的下部，所述过水孔的上方设有用于控制所述垃圾渗滤液流量的控制闸门。
进一步地，所述第一好氧池与所述第二好氧池之间的所述半隔墙两侧均设有固定生物膜组件。
进一步地，所述第一好氧池与所述第二好氧池的池底分别设有曝气装置，所述曝气装置连通鼓风机房用于对所述第一好氧池以及所述第二好氧池进行充氧并调节氧气的溶解量。
进一步地，所述环形出水渠配置有三角出水堰用于控制水流速度，所述三角出水堰的外侧设置有浮渣挡板。
进一步地，所述环形进水渠从前端至后端宽度逐渐收窄，所述环形出水渠从前端至后端宽度逐渐放宽。
进一步地，所述环形进水渠上沿其长度方向布设有若干配水孔以用于均匀进水。
进一步地，所述生化池外侧壁围合呈方形，所述垃圾渗滤液生化处理系统还包括设置于所述厌氧池外侧直角处的污泥泵房。
进一步地，所述沉淀主槽中设置有污泥回收装置，所述污泥回收装置连接有用于输送污泥至所述污泥泵房的输泥管。
进一步地，所述污泥泵房与所述厌氧池之间设置污泥回流管，所述污泥泵房将部分污泥通过所述污泥回流管回流至所述厌氧池，并将剩余污泥提升输送至储泥区。
本实用新型提供的垃圾渗滤液生化处理系统的有益效果在于：与现有技术相比，本实用新型的垃圾渗滤液生化处理系统包括生化池和沉淀池，生化池包括依次呈环形状连通的厌氧池、缺氧池、第一好氧池以及第二好氧池，圆形的沉淀池设置于生化池的环形区域中间，经过生化池处理后的污水可直接通过环形进水渠进入到沉淀池的沉淀主槽内，经过沉淀后的澄清水可直接通过环形出水渠排出，池区布局紧凑，占地面积大大减小；通过在厌氧池与缺氧池内分别上下交替设置多个折流板，多个折流板顺次形成多个折流室，厌氧池和缺氧池内的垃圾渗滤液沿着向上的折流室和向下的折流室上下翻流，实现竖向推流式混合，从而减少了搅拌装置的数量，极大地降低了垃圾渗滤液的处理能耗，同时也大大减少了维护工作量。
（发明人：江偲;刘自敏;李仲伟;黄海芹;林思萌;王一显;李琼辉;李佳）
