申请日2020.11.24
公开（公告）日2021.03.26
IPC分类号C02F9/02; B01D36/04
摘要
本发明公开了一种具有微动力结构农村污水一体化净化设备，包括框体，所述框体的底部开设有排水口，所述框体的一侧固定连接有防护框，且防护框的内部固定连接有推送装置，所述推送装置的一侧固定连接有第一隔离板，所述推送装置的下方安装有第一电机旋转杆，且第一电机旋转杆的侧面电性连接有，所述的侧面焊接有搅拌桨，所述框体的一侧外壁旋转连接有螺纹杆，且螺纹杆的表面活动连接有推送板，所述推送板的一侧固定连接有第一推杆。通过第一推杆的设置，当旋转螺纹杆时，螺纹杆会向框体的内侧延伸，并带动第一推杆向前移动，隔离槽受到推力影响，会与第二隔离板相偏离，使得漂浮物清理完毕的水进入下一道处理程序。
权利要求书

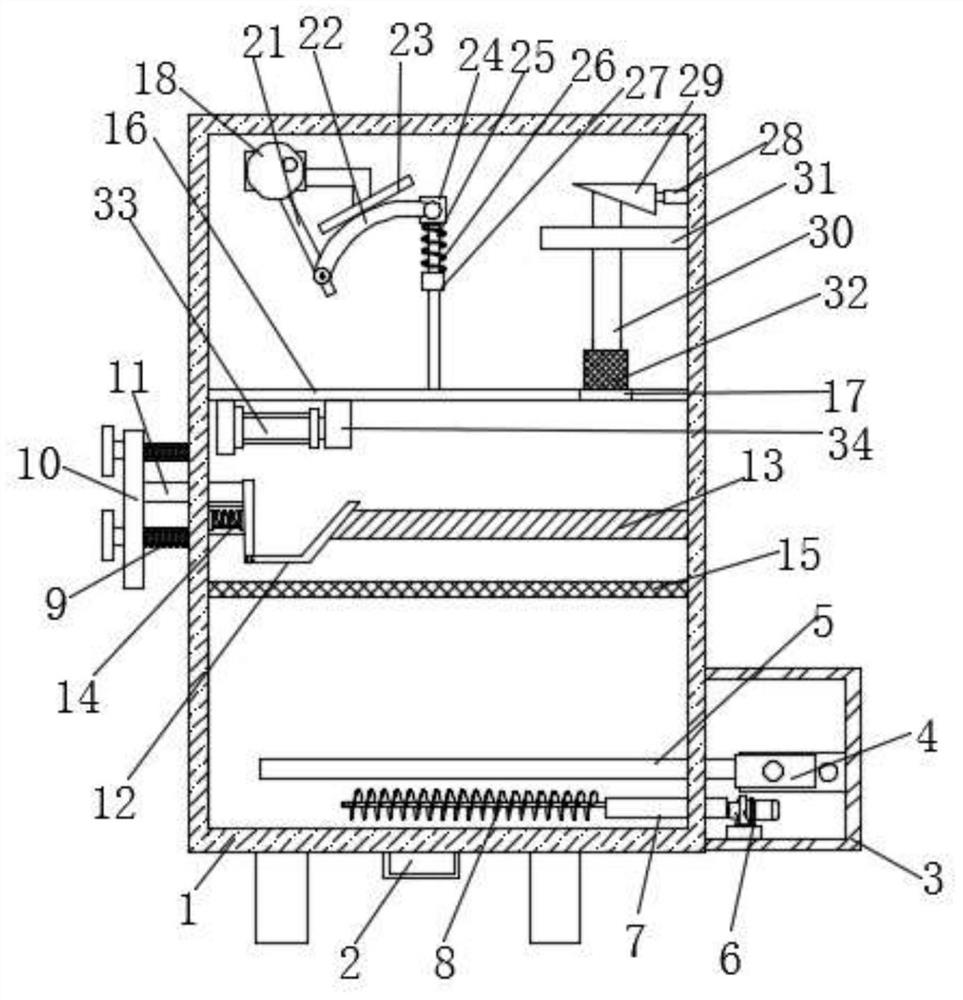

1.一种具有微动力结构农村污水一体化净化设备，包括框体(1)，其特征在于：所述框体(1)的底部开设有排水口(2)，所述框体(1)的一侧固定连接有防护框(3)，且防护框(3)的内部固定连接有推送装置(4)，所述推送装置(4)的一侧固定连接有第一隔离板(5)，所述推送装置(4)的下方安装有第一电机(6)，且第一电机(6)的侧面电性连接有旋转杆(7)，所述旋转杆(7)的侧面焊接有搅拌桨(8)，所述框体(1)的一侧外壁旋转连接有螺纹杆(9)，且螺纹杆(9)的表面活动连接有推送板(10)，所述推送板(10)的一侧固定连接有第一推杆(11)，且第一推杆(11)的一侧固定连接有隔离槽(12)，所述隔离槽(12)的两侧均安装有第二隔离板(13)，且第二隔离板(13)的内部位于框体(1)的内壁安装有第一弹簧(14)，所述第二隔离板(13)的下方安装有滤网(15)，且第二隔离板(13)的上方安装有防护板(16)，所述防护板(16)的表面开设有工位槽(17)，所述防护板(16)的上方位于框体(1)的内侧一端安装有限位环(18)，且限位环(18)的内环活动连接有传动圆盘(19)，所述传动圆盘(19)的一端电性连接有第二电机(20)，所述限位环(18)的外环焊接有传动杆(21)，且传动杆(21)的一端旋转连接有弧形板(22)，所述弧形板(22)的顶部贴合有第一限位板(23)，且弧形板(22)的一侧旋转连接有滑动块(24)，所述滑动块(24)的底部焊接有第二推杆(25)，且第二推杆(25)的表面安装有第二弹簧(26)，所述第二推杆(25)的底部贯穿有限位块(27)，所述框体(1)的右侧内壁安装有第一液压杆(28)，且第一液压杆(28)的侧面固定连接有斜面块(29)，所述斜面块(29)的底部滑动连接有连杆(30)，且连杆(30)的底部固定连接有打捞网(32)，所述连杆(30)表面活动连接有第二限位板(31)，所述防护板(16)的底部安装有第二液压杆(33)，且第二液压杆(33)的侧面固定连接有清理板(34)。
2.根据权利要求书1所述的一种具有微动力结构农村污水一体化净化设备，其特征在于：所述第一推杆(11)位于推送板(10)的中心点处，所述第一推杆(11)关于推送板(10)对称设置有两组，且推送板(10)通过螺纹杆(9)带动第一推杆(11)构成伸缩结构。
3.根据权利要求书1所述的一种具有微动力结构农村污水一体化净化设备，其特征在于：所述隔离槽(12)为“U”字形，所述隔离槽(12)右侧与隔离槽(12)主体为旋转连接，所述隔离槽(12)右侧与第二隔离板(13)为紧密贴合设计。
4.根据权利要求书1所述的一种具有微动力结构农村污水一体化净化设备，其特征在于：所述弧形板(22)为弧形设计，所述第一限位板(23)为45°倾斜设计，所述传动圆盘(19)与限位环(18)为紧密贴合状态。
5.根据权利要求书1所述的一种具有微动力结构农村污水一体化净化设备，其特征在于：所述第二推杆(25)与滑动块(24)和限位块(27)紧密贴合，所述第二电机(20)与传动圆盘(19)为偏心连接，所述第二推杆(25)贯穿于限位块(27)并与其滑动连接。
6.根据权利要求书1所述的一种具有微动力结构农村污水一体化净化设备，其特征在于：所述滑动块(24)与框体(1)为滑动连接，所述第二弹簧(26)的直径为第二推杆(25)直径的1.2倍，所述传动杆(21)通过弧形板(22)与滑动块(24)带动第二推杆(25)构成伸缩结构。
7.根据权利要求书1所述的一种具有微动力结构农村污水一体化净化设备，其特征在于：所述工位槽(17)与打捞网(32)尺寸相匹配，且工位槽(17)与打捞网(32)的中心点位于同一水平直线上，所述斜面块(29)底部为35°倾斜设计，所述第一液压杆(28)通过斜面块(29)带动连杆(30)构成伸缩结构。
8.根据权利要求书1所述的一种具有微动力结构农村污水一体化净化设备，其特征在于：所述推送装置(4)包括衔接板(401)、第一衔接轴(402)、第一偏心盘(403)、第一偏心齿轮(404)、滑板(405)、第二衔接轴(406)、第二偏心盘(407)和第二偏心齿轮(408)，所述衔接板(401)位于防护框(3)的内部，且衔接板(401)的表面贯穿有第一衔接轴(402)，所述第一衔接轴(402)的表面固定连接有第一偏心盘(403)，且第一偏心盘(403)的一侧安装有第一偏心齿轮(404)，所述衔接板(401)的内部滑动连接有滑板(405)，且滑板(405)的表面贯穿有第二衔接轴(406)，所述第二衔接轴(406)的表面固定连接有第二偏心盘(407)，且第二偏心盘(407)的一侧安装有第二偏心齿轮(408)。
9.根据权利要求书8所述的一种具有微动力结构农村污水一体化净化设备，其特征在于：所述第一偏心盘(403)与第二偏心盘(407)分别关于第一偏心齿轮(404)和第二偏心齿轮(408)对称设置有两组，且第一偏心盘(403)、第一偏心齿轮(404)和第二偏心盘(407)与第二偏心齿轮(408)分别与第二衔接轴(406)、第一衔接轴(402)为偏心设计。
说明书
一种具有微动力结构农村污水一体化净化设备
技术领域
本发明涉及污水净化领域，具体是一种具有微动力结构农村污水一体化净化设备。
背景技术
水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，按水污的质性来分，水的污染有两类：一类是自然污染；另一类是人为污染，当前对水体危害较大的是人为污染。
但是，现在的很多污水处理设备不能够对水面漂浮物进行处理，需要人工手动来将漂浮物进行清理，且不能够对沉淀物进行很好的处理，为此我们提出一种具有微动力结构农村污水一体化净化设备。
发明内容
本发明的目的在于提供一种具有微动力结构农村污水一体化净化设备，以解决上述背景技术中提出的很多污水处理设备不能够对水面漂浮物进行处理，需要人工手动来将漂浮物进行清理，且不能够对沉淀物进行很好的处理的问题。
为实现上述目的，本发明提供如下技术方案：一种具有微动力结构农村污水一体化净化设备，包括框体，所述框体的底部开设有排水口，所述框体的一侧固定连接有防护框，且防护框的内部固定连接有推送装置，所述推送装置的一侧固定连接有第一隔离板，所述推送装置的下方安装有第一电机，且第一电机的侧面电性连接有旋转杆，所述旋转杆的侧面焊接有搅拌桨，所述框体的一侧外壁旋转连接有螺纹杆，且螺纹杆的表面活动连接有推送板，所述推送板的一侧固定连接有第一推杆，且第一推杆的一侧固定连接有隔离槽，所述隔离槽的两侧均安装有第二隔离板，且第二隔离板的内部位于框体的内壁安装有第一弹簧，所述第二隔离板的下方安装有滤网，且第二隔离板的上方安装有防护板，所述防护板的表面开设有工位槽，所述防护板的上方位于框体的内侧一端安装有限位环，且限位环的内环活动连接有传动圆盘，所述传动圆盘的一端电性连接有第二电机，所述限位环的外环焊接有传动杆，且传动杆的一端旋转连接有弧形板，所述弧形板的顶部贴合有第一限位板，且弧形板的一侧旋转连接有滑动块，所述滑动块的底部焊接有第二推杆，且第二推杆的表面安装有第二弹簧，所述第二推杆的底部贯穿有限位块，所述框体的右侧内壁安装有第一液压杆，且第一液压杆的侧面固定连接有斜面块，所述斜面块的底部滑动连接有连杆，且连杆的底部固定连接有打捞网，所述连杆表面活动连接有第二限位板，所述防护板的底部安装有第二液压杆，且第二液压杆的侧面固定连接有清理板。
优选的，所述第一推杆位于推送板的中心点处，所述第一推杆关于推送板对称设置有两组，且推送板通过螺纹杆带动第一推杆构成伸缩结构。
优选的，所述隔离槽为“U”字形，所述隔离槽右侧与隔离槽主体为旋转连接，所述隔离槽右侧与第二隔离板为紧密贴合设计。
优选的，所述弧形板为弧形设计，所述第一限位板为45°倾斜设计，所述传动圆盘与限位环为紧密贴合状态。
优选的，所述第二推杆与滑动块和限位块紧密贴合，所述第二电机与传动圆盘为偏心连接，所述第二推杆贯穿于限位块并与其滑动连接。
优选的，所述滑动块与框体为滑动连接，所述第二弹簧的直径为第二推杆直径的1.2倍，所述传动杆通过弧形板与滑动块带动第二推杆构成伸缩结构。
优选的，所述工位槽与打捞网尺寸相匹配，且工位槽与打捞网的中心点位于同一水平直线上，所述斜面块底部为35°倾斜设计，所述第一液压杆通过斜面块带动连杆构成伸缩结构。
优选的，所述推送装置包括衔接板、第一衔接轴、第一偏心盘、第一偏心齿轮、滑板、第二衔接轴、第二偏心盘和第二偏心齿轮，所述衔接板位于防护框的内部，且衔接板的表面贯穿有第一衔接轴，所述第一衔接轴的表面固定连接有第一偏心盘，且第一偏心盘的一侧安装有第一偏心齿轮，所述衔接板的内部滑动连接有滑板，且滑板的表面贯穿有第二衔接轴，所述第二衔接轴的表面固定连接有第二偏心盘，且第二偏心盘的一侧安装有第二偏心齿轮。
优选的，所述第一偏心盘与第二偏心盘分别关于第一偏心齿轮和第二偏心齿轮对称设置有两组，且第一偏心盘、第一偏心齿轮和第二偏心盘与第二偏心齿轮分别与第二衔接轴、第一衔接轴为偏心设计。
与现有技术相比，本发明的有益效果是：
1、该一种具有微动力结构农村污水一体化净化设备，通过第一推杆的设置，当旋转螺纹杆时，螺纹杆会向框体的内侧延伸，并带动第一推杆向前移动，隔离槽受到推力影响，会与第二隔离板相偏离，使得漂浮物清理完毕的水进入下一道处理程序。
2、该一种具有微动力结构农村污水一体化净化设备，通过第二推杆的设置，当需要清理水面漂浮物时，通过第二液压杆带动清理板向前移动，推动水面漂浮物前进，使其进行聚拢，在使用中可通过第二推杆来调节清理板距离水面的高度。
3、该一种具有微动力结构农村污水一体化净化设备，通过打捞网的设置，当漂浮物被聚拢后，在第一液压杆的作用下，斜面块会带动连杆下降，连杆进而会带动打捞网穿过工位孔，对漂浮物进行打捞，省去了人工处理时带来的麻烦。
4、该一种具有微动力结构农村污水一体化净化设备，通过推送装置的设置，当污水进入最后一道处理程序时，推送装置会带动第一隔离板向前移动，使得污水水底的沉淀物与清水进行分隔，方便搅拌桨将沉淀物搅拌起来，并通过排水开排出设备外。
（发明人：陈娟）
