申请日2020.08.29
公开（公告）日2021.04.16
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型公开了一种水刺布生产用污水过滤装置，具体涉及水刺布技术领域，包括过滤台，所述过滤台上分别放置有初滤箱与深滤箱，所述初滤箱上端设置有进水口，所述初滤箱内分别安装有过滤板一与过滤板二，所述初滤箱下端安装有与深滤箱相连接的输水管，所述深滤箱上端固定安装有催化剂箱，所述催化剂箱下端安装有与深滤箱相连接的输剂管，所述深滤箱下端安装有出水管。本实用新型在其中一个需要进行更换时另一个可以正常工作，这样可以保证污水处理进度不受影响，密封条的位置可以控制，这样分离时便于过滤板一与过滤板二的拆卸，安装时贴合可以防止污水从初滤箱与过滤板一、过滤板二之间的缝隙处流过，从而导致过滤效果不佳的情况发生。
权利要求书

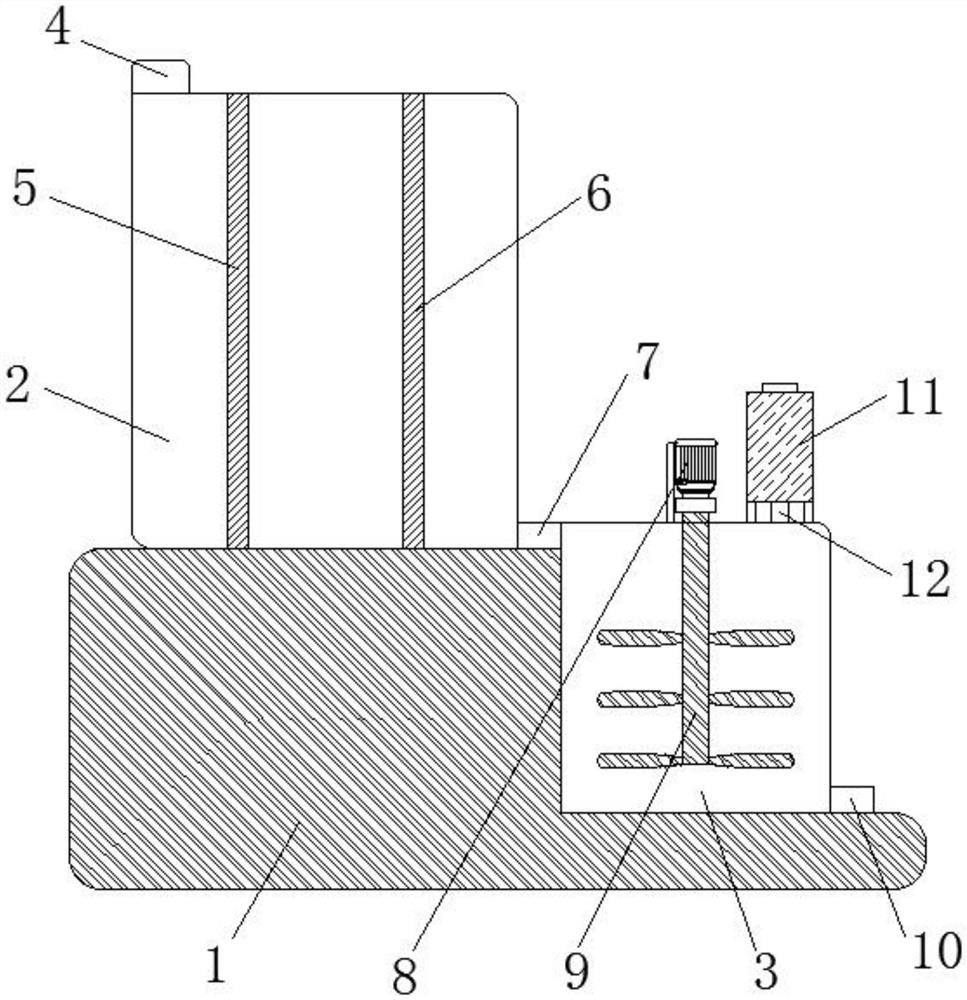

1.一种水刺布生产用污水过滤装置，包括过滤台（1），其特征在于，所述过滤台（1）上分别放置有初滤箱（2）与深滤箱（3），所述初滤箱（2）上端设置有进水口（4），所述初滤箱（2）内分别安装有过滤板一（5）与过滤板二（6），所述初滤箱（2）下端安装有与深滤箱（3）相连接的输水管（7），所述深滤箱（3）上端固定安装有催化剂箱（11），所述催化剂箱（11）下端安装有与深滤箱（3）相连接的输剂管（12），所述深滤箱（3）下端安装有出水管（10）。
2.根据权利要求1所述的一种水刺布生产用污水过滤装置，其特征在于：所述初滤箱（2）与深滤箱（3）内均安装有输水泵。
3.根据权利要求2所述的一种水刺布生产用污水过滤装置，其特征在于：所述深滤箱（3）上端固定安装有电机（8），所述电机（8）下输出端通过联轴器固定连接有延伸至深滤箱（3）内部的搅拌轴叶（9）。
4.根据权利要求3所述的一种水刺布生产用污水过滤装置，其特征在于：所述初滤箱（2）两侧对称开设有数量为两组的滤板固定安装槽（13）。
5.根据权利要求4所述的一种水刺布生产用污水过滤装置，其特征在于：所述过滤板一（5）与过滤板二（6）均包括滤板固定外框（14）与滤板筛（15），所述过滤板一（5）与过滤板二（6）均通过滤板固定外框（14）安装在滤板固定安装槽（13）内，所述滤板固定安装槽（13）与滤板固定外框（14）之间贴设有密封条（18），所述滤板固定外框（14）上安装有拆装把（16）。
6.根据权利要求5所述的一种水刺布生产用污水过滤装置，其特征在于：所述滤板固定安装槽（13）一侧开设有调节槽（17），所述调节槽（17）内活动设置有与密封条（18）固定连接的衔接板（19），所述衔接板（19）一侧固定安装有调节杆（20），所述调节槽（17）与调节杆（20）之间固定安装有紧固弹簧（21），所述调节杆（20）一侧固定安装有从轮齿（22）。
7.根据权利要求6所述的一种水刺布生产用污水过滤装置，其特征在于：所述调节槽（17）顶端固定安装有控制杆（23），所述控制杆（23）与调节槽（17）底部之间活动安装有旋转轴（24），所述旋转轴（24）上固定安装有旋转轮（25），所述旋转轮（25）上固定安装有两个主轮齿（26），所述主轮齿（26）与从轮齿（22）相匹配并活动衔接，所述旋转轴（24）延伸至控制杆（23）上方安装有控制转扭（27）。
说明书
一种水刺布生产用污水过滤装置
技术领域
本实用新型涉及水刺布技术领域，更具体地说，本实用新型涉及一种水刺布生产用污水过滤装置。
背景技术
水刺无纺布是将高压微细水流喷射到一层或多层纤维网上，使纤维相互缠结在一起，从而使纤网得以加固而具备一定强力，得到的织物即为水刺无纺布。其纤维原料来源广泛，可以是涤纶、锦纶、丙纶、粘胶纤维、甲壳素纤维、超细纤维、天丝、蚕丝、竹纤维、木浆纤维、海藻纤维等。
水刺无纺布工艺用水量很大，为节约用水，减少生产成本，必须将污水经过水处理后循环使用，一般的处理装置在更换滤网时不仅安装拆卸不便，而且更换时必须停止工作，这样大大影响了生产效率，为了解决这个问题，所以行业中需要一种水刺布生产用污水过滤装置，以解决行业中面临的问题。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种水刺布生产用污水过滤装置，通过具有定位结构的无纺布生产用梳理机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水刺布生产用污水过滤装置，包括过滤台，所述过滤台上分别放置有初滤箱与深滤箱，所述初滤箱上端设置有进水口，所述初滤箱内分别安装有过滤板一与过滤板二，所述初滤箱下端安装有与深滤箱相连接的输水管，所述深滤箱上端固定安装有催化剂箱，所述催化剂箱下端安装有与深滤箱相连接的输剂管，所述深滤箱下端安装有出水管。
在一个优选地实施方式中，所述初滤箱与深滤箱内均安装有输水泵。
在一个优选地实施方式中，所述深滤箱上端固定安装有电机，所述电机下输出端通过联轴器固定连接有延伸至深滤箱内部的搅拌轴叶。
在一个优选地实施方式中，所述初滤箱两侧对称开设有数量为两组的滤板固定安装槽。
在一个优选地实施方式中，所述过滤板一与过滤板二均包括滤板固定外框与滤板筛，所述过滤板一与过滤板二均通过滤板固定外框安装在滤板固定安装槽内，所述滤板固定安装槽与滤板固定外框之间贴设有密封条，所述滤板固定外框上安装有拆装把。
在一个优选地实施方式中，所述滤板固定安装槽一侧开设有调节槽，所述调节槽内活动设置有与密封条固定连接的衔接板，所述衔接板一侧固定安装有调节杆，所述调节槽与调节杆之间固定安装有紧固弹簧，所述调节杆一侧固定安装有从轮齿。
在一个优选地实施方式中，所述调节槽顶端固定安装有控制杆，所述控制杆与调节槽底部之间活动安装有旋转轴，所述旋转轴上固定安装有旋转轮，所述旋转轮上固定安装有两个主轮齿，所述主轮齿与从轮齿相匹配并活动衔接，所述旋转轴延伸至控制杆上方安装有控制转扭。
本实用新型的技术效果和优点：
1、与现有技术相比，初滤箱中过滤板一与过滤板二能进行两次过滤，使过滤效果更好，且过滤板一与过滤板二采用阻油材质，能将污水中的油渍隔绝，过滤板一与过滤板二均可以拆卸安装，这样在其中一个需要进行更换时另一个可以正常工作，这样可以保证污水处理进度不受影响，在安装拆卸过滤板一或过滤板二时，转动控制转扭，通过主轮齿与从轮齿的相互作用控制调节杆的位置进而控制衔接板的位置，使得密封条与滤板固定外框之间贴合或者分离，分离时便于过滤板一与过滤板二的拆卸，安装时贴合可以防止污水从初滤箱与过滤板一、过滤板二之间的缝隙处流过，从而导致过滤效果不佳的情况发生；
2、与现有技术相比，深滤箱中通过催化剂箱输送的催化剂可以进一步深度的出去水中的杂质，搅拌轴叶在电机的驱动下可以时反应充分，增加处理效果。
（发明人：蔡宝旺）
