申请日2020.09.01
公开（公告）日2021.04.20
IPC分类号C02F9/02
摘要
本实用新型涉及污水处理技术领域，具体涉及一种用于污水处理系统的生物过滤装置，包括活化桶、入水管、颗粒过滤层、活性炭过滤器、渗透层、水循环机构和出水口，所述入水管安装在活化桶顶端，所述颗粒过滤层设置在活化桶内部上端，所述活性炭过滤器位于颗粒过滤层下方，所述渗透层对称安装在活性炭过滤器两侧，所述循环泵安装在活化桶边部；所述出水口设置在所述活化桶底部边侧，本实用新型通过设置水循环机构，能够对污水进行多次过滤，通过设置压力控制阀，当活化桶内水量达到一定高度时，在水压的作用下能够将压力控制阀打开，及时将污水排出，避免污水从活化桶顶部溢出，使用方便。
权利要求书

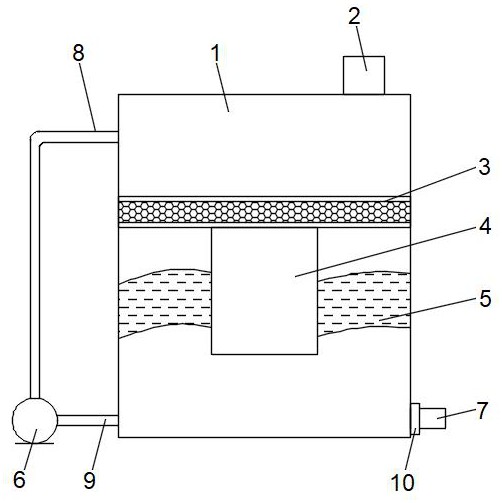

1.一种用于污水处理系统的生物过滤装置，其特征在于：包括活化桶、入水管、颗粒过滤层、活性炭过滤器、渗透层、水循环机构和出水口，所述入水管安装在活化桶顶端，所述颗粒过滤层设置在活化桶内部上端，所述活性炭过滤器位于颗粒过滤层下方，所述渗透层对称安装在活性炭过滤器两侧，所述循环泵安装在活化桶边部；所述出水口置于活化桶底部边侧；
所述出水口外侧设置有安装座，所述安装座外侧设置有压力控制阀，所述压力控制阀包括壳体，所述壳体内壁靠近所述出水口的一侧开设有第一通孔，所述第一通孔外侧设置有用于控制第一通孔开闭的活动挡板，所述壳体内壁开设有滑槽，所述滑槽内设置有滑动板，所述滑动板位于所述活动挡板外侧，所述活动挡板与所述滑动板之间设置有弹簧，所述滑动板外侧设置有固定板，所述固定板上卡装有螺纹套，所述螺纹套内壁穿设有调节螺栓，所述调节螺栓的一端穿过螺纹套并延伸至滑动板外侧。
2.根据权利要求1所述的一种用于污水处理系统的生物过滤装置，其特征在于：所述滑动板和固定板上均开设有多个用于排水的第二通孔。
3.根据权利要求1所述的一种用于污水处理系统的生物过滤装置，其特征在于：所述活动挡板靠近所述第一通孔的一侧设置有凸起，所述凸起呈圆环形。
4.根据权利要求1所述的一种用于污水处理系统的生物过滤装置，其特征在于：所述活动挡板靠近所述滑动板的一侧设置有用于套装弹簧的定位柱。
5.根据权利要求1所述的一种用于污水处理系统的生物过滤装置，其特征在于：所述活动挡板与所述滑动板之间设置有两个对称分布的导向机构，所述导向机构包括卡装在滑动板上的滑套，所述滑套内穿设有导向杆，所述导向杆的一端与所述活动挡板连接。
6.根据权利要求1所述的一种用于污水处理系统的生物过滤装置，其特征在于：所述水循环机构包括循环泵、出水管、抽水管，所述循环泵设置在出水管和抽水管之间，所述抽水管的一端与所述活化桶底部连通，所述出水管的一端与所述活化桶顶部连通。
说明书
一种用于污水处理系统的生物过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于污水处理系统的生物过滤装置。
背景技术
现代人类生活中，由于水污染日益严重，水资源中的有害微生物有时会对人们的生活造成影响，而一般现在使用的污水微生物过滤器成本较高，且过滤效果也并不理想，这类微生物过滤器大多由于滤芯的材料不均匀，从而使得微生物过滤不够干净，过滤效率低，使得过滤效果不够理想，影响了水的整体质量。
中国专利号为：201320203676.1公开了“一种污水微生物过滤器，包括活化桶、入水管、颗粒过滤层、活性炭过滤器、渗透层、循环泵和出水口；所述入水管安装在活化桶顶端；所述颗粒过滤层安装在活化桶内部上端；所述活性炭过滤器位于颗粒过滤层下方；所述渗透层对称安装在活性炭过滤器两侧；所述循环泵安装在活化桶内部边侧；所述出水口置于活化桶底部边侧；本实用新型结构简单、使用方便、过滤效果明显，循环泵能够很好地反复过滤污水微生物；颗粒过滤层、活性炭过滤器和渗透层可以多重对污水微生物进行过滤，而开关阀可以控制出水”但此专利在使用过程中当活化桶内污水充满时，需要频繁打开出水口上的开关阀，如不及时打开，污水容易溢出，给使用者带来不便，因此，需要一种能够利用活化桶内污水压力自动排水，避免发生活化桶发生溢流的用于污水处理系统的生物过滤装置，以克服上述问题的发生。
实用新型内容
为了解决上述问题，本实用新型实施例提供了一种用于污水处理系统的生物过滤装置，包括活化桶、入水管、颗粒过滤层、活性炭过滤器、渗透层、 水循环机构和出水口，所述入水管安装在活化桶顶端，所述颗粒过滤层设置在活化桶内部上端，所述活性炭过滤器位于颗粒过滤层下方，所述渗透层对称安装在活性炭过滤器两侧，所述循环泵安装在活化桶边部；所述出水口设置在所述活化桶底部边侧；
所述出水口外侧设置有安装座，所述安装座外侧设置有压力控制阀，所述压力控制阀包括壳体，所述壳体内壁靠近所述出水口的一侧开设有第一通孔，所述第一通孔外侧设置有用于控制第一通孔开闭的活动挡板，所述壳体内壁开设有滑槽，所述滑槽内设置有滑动板，所述滑动板位于所述活动挡板外侧，所述活动挡板与所述滑动板之间设置有弹簧，所述滑动板外侧设置有固定板，所述固定板上卡装有螺纹套，所述螺纹套内壁穿设有调节螺栓，所述调节螺栓的一端穿过螺纹套并延伸至滑动板外侧。
进一步地，所述滑动板和固定板上均开设有多个用于排水的第二通孔。
进一步地，所述活动挡板靠近所述第一通孔的一侧设置有凸起，所述凸起呈圆环形。
进一步地，所述活动挡板靠近所述滑动板的一侧设置有用于套装弹簧的定位柱。
进一步地，所述活动挡板与所述滑动板之间设置有两个对称分布的导向机构，所述导向机构包括卡装在滑动板上的滑套，所述滑套内穿设有导向杆，所述导向杆的一端与所述活动挡板连接。
进一步地，所述水循环机构包括循环泵、出水管、抽水管，所述循环泵设置在出水管和抽水管之间，所述抽水管的一端与所述活化桶底部连通，所述出水管的一端与所述活化桶顶部连通。
本实用新型实施例的有益效果为：本实用新型通过设置水循环机构，能够对污水进行多次过滤，通过设置压力控制阀，当活化桶内水量达到一定高度时，在水压的作用下能够将压力控制阀打开，及时将污水排出，避免污水从活化桶顶部溢出，通过在压力控制阀上设置调节螺栓、弹簧、滑动板，转动调节螺栓，调节螺栓带动滑动板在滑槽内左右移动，实现调节弹簧弹力大小，从而能够调节压力控制阀的开启压力，使用方便。
（发明人：陈建华）
