申请日2020.12.02
公开（公告）日2021.04.16
IPC分类号B01D29/03; B01D29/62; B01D29/64; B01D29/94
摘要
本发明公开了一种厨房用污水过滤装置，包括中空壳体，所述中空壳体内顶部设置有一进水槽，所述中空壳体内壁上固定设置有开口向上的储物壳体，所述中空壳体内壁之间固定设置有一过滤板，所述过滤板上设置有多个过滤孔，所述过滤板上设置有一清理装置，所述清理装置包括固定设置储物壳体与中空壳体远离储物壳体的一侧侧壁之间两侧的两导杆，且所述两导杆位于过滤板的下侧，所述导杆上设置有一导向槽，所述过滤板的下侧可往复移动地设置有一移动块，且所述移动块穿过每个导向槽,能够对洗完餐具或蔬菜的脏水中的废屑和菜叶进行过滤而能够再次利用进行拖地或冲马桶，从而能够节约水资源。
权利要求书

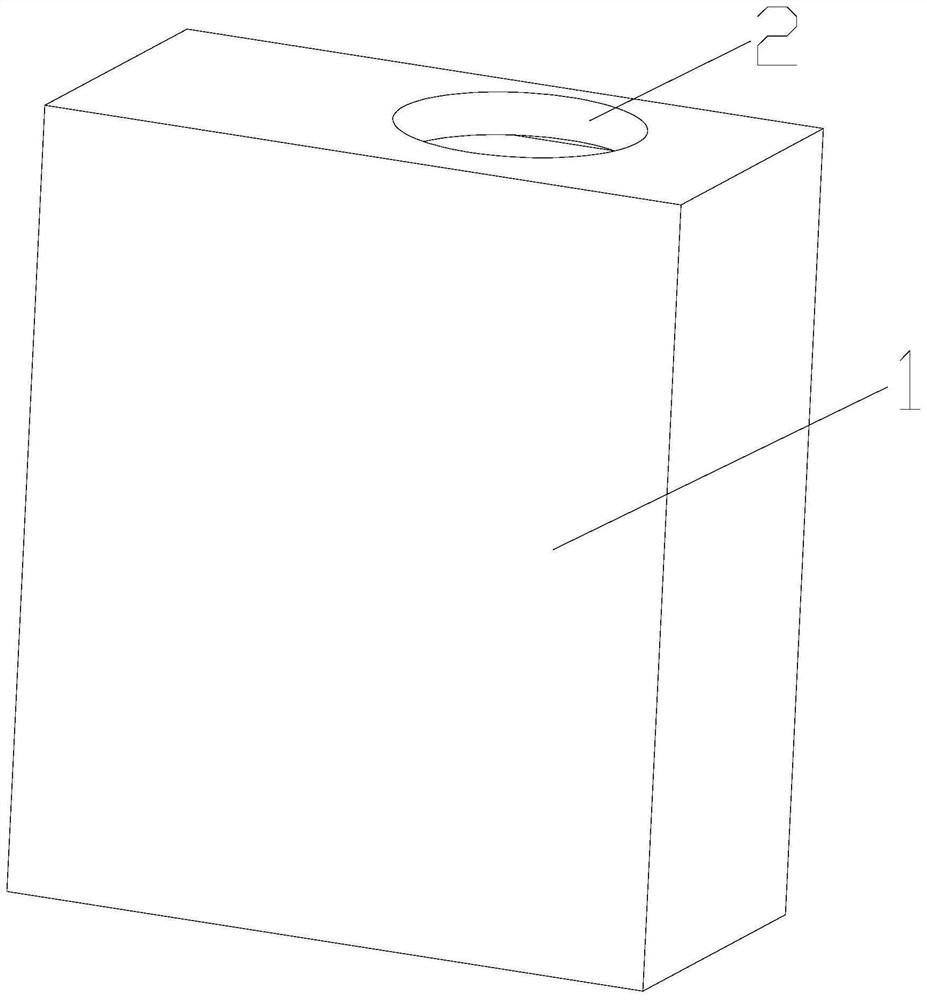

1.一种厨房用污水过滤装置，包括中空壳体(1)，所述中空壳体(1)内顶部设置有一进水槽(2)，其特征在于：所述中空壳体(1)内壁上固定设置有开口向上的储物壳体(3)，所述中空壳体(1)内壁之间固定设置有一过滤板(4)，所述过滤板(4)上设置有多个过滤孔(999)，所述过滤板(4)上设置有一清理装置(5)。
2.根据权利要求1中的厨房用污水过滤装置，其特征在于：所述清理装置(5)包括固定设置储物壳体(3)与中空壳体(1)远离储物壳体(3)的一侧侧壁之间两侧的两导杆(51)，且所述两导杆(51)位于过滤板(4)的下侧，所述导杆(51)上设置有一导向槽(52)，所述过滤板(4)的下侧可往复移动地设置有一移动块(53)，且所述移动块(53)穿过每个导向槽(52)，所述移动块(53)的前后两端分别固定设置有一圆杆(54)，所述移动块(53)沿长度方向固定设置有多个与多个过滤孔(999)相配合的插杆(55)，所述中空壳体(1)内两侧侧壁分别固定设置有一电动轨道(56)，其中一个电动轨道(56)的移动端上固定设置有一电动机，所述电动机的输出端上固定设置有一转动辊(57)，且所述转动辊(57)的另一端转动设置在另一个电动轨道(56)的移动端上，所述转动辊(57)有两个沿长度方向固定设置的旋转轮(58)，所述旋转轮(58)外表面的五分之四的区域均匀固定设置有多个与圆杆(54)相配合的旋转杆(59)，所述转动辊(57)上固定设置有一抵板(60)，且所述抵板(60)与所述旋转轮(58)外表面上没有设置抵板(60)的五分之一处相对。
3.根据权利要求2中的厨房用污水过滤装置，其特征在于：所述移动块(53)上设置有一插杆清理装置(6)；所述插杆清理装置(6)包括设置在移动块(53)顶面上的凹槽(61)，所述凹槽(61)的底部设置有一可往复移动的第一斜块(67)，所述凹槽(61)远离插杆(55)的一侧侧壁与第一斜块(67)远离插杆(55)的一侧侧面固定设置有用于让第一斜块(67)复位的复位弹簧(68)，所述凹槽(61)靠近插杆(55)的一侧侧壁与第一斜块(67)靠近插杆(55)的一侧侧面之间设置有一可往复移动的第二斜块(368)，所述第一斜块(57)顶部固定设置有两长杆(69)，且所述两长杆(69)位于第一斜块(57)顶部前后侧，所述两长杆(69)上固定设置有橡胶块(70)。
4.根据权利要求3中的厨房用污水过滤装置，其特征在于：所述橡胶块(70)的左右侧沿长度方向分别设置有多个半圆柱槽(79)。
说明书
一种厨房用污水过滤装置
技术领域
本发明属于厨房设备领域，尤其是涉及一种厨房用污水过滤装 置。
背景技术
在使用自来水清洗餐具或蔬菜后，会让洗完餐具或蔬菜后的水 内存在较多废屑和菜叶，不便于对洗完菜的水进行循环利用。
发明内容
本发明为了克服现有技术的不足，提供一种能够对洗完餐具或蔬 菜的脏水中的废屑和菜叶进行过滤而能够再次利用的厨房用污水过 滤装置。
为了实现上述目的，本发明采用以下技术方案：一种厨房用污水 过滤装置，包括中空壳体，所述中空壳体内顶部设置有一进水槽，所 述中空壳体内壁上固定设置有开口向上的储物壳体，所述中空壳体内 壁之间固定设置有一过滤板，所述过滤板上设置有多个过滤孔，所述 过滤板上设置有一清理装置。
所述清理装置包括固定设置储物壳体与中空壳体远离储物壳体的 一侧侧壁之间两侧的两导杆，且所述两导杆位于过滤板的下侧，所述 导杆上设置有一导向槽，所述过滤板的下侧可往复移动地设置有一移 动块，且所述移动块穿过每个导向槽，所述移动块的前后两端分别固 定设置有一圆杆，所述移动块沿长度方向固定设置有多个与多个过滤 孔相配合的插杆，所述中空壳体内两侧侧壁分别固定设置有一电动轨 道，其中一个电动轨道的移动端上固定设置有一电动机，所述电动机 的输出端上固定设置有一转动辊，且所述转动辊的另一端转动设置在 另一个电动轨道的移动端上，所述转动辊有两个沿长度方向固定设置 的旋转轮，所述旋转轮外表面的五分之四的区域均匀固定设置有多个 与圆杆相配合的旋转杆，所述转动辊上固定设置有一抵板，且所述抵 板与所述旋转轮外表面上没有设置抵板的五分之一处相对；通过圆 杆、移动块的设置能够让过滤孔内的废屑和菜叶被依次从过滤孔中顶 出，从而便于后续将废屑和菜叶进行去除，从而避免过滤孔堵住影响 污水过滤的速度。
所述移动块上设置有一插杆清理装置；所述插杆清理装置包括设 置在移动块顶面上的凹槽，所述凹槽的底部设置有一可往复移动的第 一斜块，所述凹槽远离插杆的一侧侧壁与第一斜块远离插杆的一侧侧 面固定设置有用于让第一斜块复位的复位弹簧，所述凹槽靠近插杆的 一侧侧壁与第一斜块靠近插杆的一侧侧面之间设置有一可往复移动 的第二斜块，所述第一斜块顶部固定设置有两长杆，且所述两长杆位 于第一斜块顶部前后侧，所述两长杆上固定设置有橡胶块；通过利用 水流的冲击力对第二斜块368进行向下压而实现在水流的冲击力消 失后让橡胶块70来回晃动对粘在圆杆55上的废屑和菜叶进行擦去能 够节约能源，无需另设其他驱动装置；通过复位弹簧68、多个半圆 柱槽79、第二斜块368、第一斜块67的设置能够让橡胶块70在复位 后还会在圆杆周围来回晃动一端时间从而能够将圆杆上沾有的废屑 和菜叶全部擦去，从而避免当圆杆上沾有较多废屑和菜叶时去穿透过 滤孔时会让圆杆被卡住或让过滤孔被撑大影响过滤孔的过滤效果，从 而能够让设备使用更稳定。
所述橡胶块的左右侧沿长度方向分别设置有多个半圆柱槽；通过 多个半圆槽的设置能够与圆杆紧密贴合将圆杆上的废屑和菜叶充分 擦除。
综上所述，本发明具有以下优点：本产品结构简单，能够对洗完 餐具或蔬菜的脏水中的废屑和菜叶进行过滤而能够再次利用进行拖 地或冲马桶，从而能够节约水资源。
（发明人：郑向花）
