申请日2020.08.20
公开（公告）日2021.04.13
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理装置技术领域，特别是高浊度废水快速分离前处理一体化装置，包括处理装置主体，所述处理装置主体包括过滤箱、连接箱以及沉淀箱，所述连接箱外表面的两端分别与过滤箱和沉淀箱相连通，所述沉淀箱内壁四周的顶端均固定连接有支撑板。本实用新型的优点在于：通过分别将过滤箱、沉淀箱以及连接箱，其中过滤箱和沉淀箱通过连接箱相连通，在过滤箱的内部设置有栅栏板，能达到阻挡较大体积杂质的目的，且在沉淀箱内部的顶部设置有过滤板，在沉淀箱外表面的一侧设置有投料筒，可以由投料筒向沉淀箱内添加沉淀剂，进而使整个装置形成一体，便于使用，从而解决了目前使用的装置占地面积较大，不方便使用者使用的问题。
权利要求书

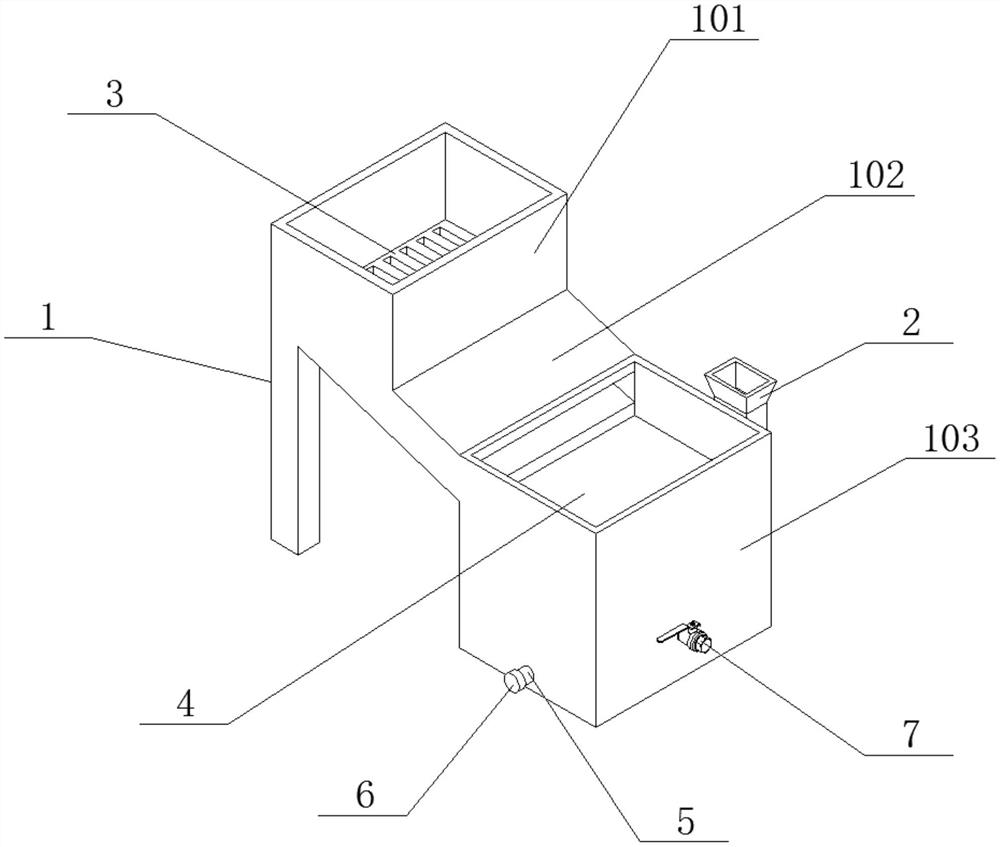

1.高浊度废水快速分离前处理一体化装置，其特征在于：包括处理装置主体(1)，所述处理装置主体(1)包括过滤箱(101)、连接箱(102)以及沉淀箱(103)，所述连接箱(102)外表面的两端分别与过滤箱(101)和沉淀箱(103)相连通；所述沉淀箱(103)内壁四周的顶端均固定连接有支撑板(10)，所述沉淀箱(103)外表面一侧的顶端开设有通槽(11)，所述沉淀箱(103)远离通槽(11)外表面一侧底部开设有第一安装孔(8)，所述沉淀箱(103)前面中部的底端开设有第二安装孔(9)；
所述第一安装孔(8)的内部固定连接有阀门(7)，所述第二安装孔(9)的内部固定连接有连接管(5)，所述连接管(5)外表面的一端固定连接有封塞(6)，所述通槽(11)的外表面固定连接有投料筒(2)；
所述支撑板(10)外表面的顶端设置有过滤板(4)，所述过滤箱(101)内部的顶端固定连接有栅栏板(3)。
2.根据权利要求1所述高浊度废水快速分离前处理一体化装置，其特征在于：四个所述支撑板(10)的高度均相等，四个所述支撑板(10)的高度大于通槽(11)的高度。
3.根据权利要求1所述高浊度废水快速分离前处理一体化装置，其特征在于：所述投料筒(2)与通槽(11)相连通，所述投料筒(2)的底部倾斜布置。
4.根据权利要求1所述高浊度废水快速分离前处理一体化装置，其特征在于：所述第一安装孔(8)的内壁设置有螺纹，所述阀门(7)与第一安装孔(8)螺纹连接。
5.根据权利要求1所述高浊度废水快速分离前处理一体化装置，其特征在于：所述连接管(5)外表面一端的内壁和外表面均设置有螺纹，所述封塞(6)与连接管(5)螺纹连接。
6.根据权利要求1所述高浊度废水快速分离前处理一体化装置，其特征在于：所述过滤板(4)的尺寸与沉淀箱(103)内壁的尺寸相适配，所述过滤板(4)与支撑板(10)外表面的顶端相搭接。
7.根据权利要求1所述高浊度废水快速分离前处理一体化装置，其特征在于：所述栅栏板(3)的尺寸与过滤箱(101)内壁的尺寸相适配，所述栅栏板(3)与过滤箱(101)的内壁相卡接。
8.根据权利要求1所述高浊度废水快速分离前处理一体化装置，其特征在于：所述过滤箱(101)位于沉淀箱(103)的顶部，所述连接箱(102)的位置倾斜布置。
说明书
高浊度废水快速分离前处理一体化装置
技术领域
本实用新型涉及污水处理装置技术领域，特别是高浊度废水快速分离前处理一体化装置。
背景技术
高浊度水是指浊度高或者杂质悬浮物含量大的原水。随着近年来经济的高速发展，在我国许多流域呈现不同程度的污染。而工业企业生产和使用的化学品是流域污染的主要来源之一，也是监管的重点。通过了解重点行业进出水状况与特点，监测企业废水排放情况，可以有效识别流域存在的风险源，建立有针对性的建立起重点行业企业及流域监管机制。
但是，在进出水的监测过程中，原水往往呈现杂质多，色度高，浓度大的特点，需要对其进行预处理，将原水中的固液进行分离，但是一般的前处理装置有其局限性，如果分离效果不好，可能会导致后端精密设备仪器受污染。如果需要达到较好的分离效果，则需要花费较长的时间重复过滤。而且，目前使用的处理装置多为独立装置，在实际使用时需要配合使用，占地空间大，过滤效率低，不方便使用者进行使用。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供高浊度废水快速分离前处理一体化装置，有效解决了现有技术的不足。
本实用新型的目的通过以下技术方案来实现：高浊度废水快速分离前处理一体化装置，包括处理装置主体，所述处理装置主体包括过滤箱、连接箱以及沉淀箱，所述连接箱外表面的两端分别与过滤箱和沉淀箱相连通；
所述沉淀箱内壁四周的顶端均固定连接有支撑板，所述沉淀箱外表面一侧的顶端开设有通槽，所述沉淀箱远离通槽外表面一侧底部开设有第一安装孔，所述沉淀箱前面中部的底端开设有第二安装孔；
所述第一安装孔的内部固定连接有阀门，所述第二安装孔的内部固定连接有连接管，所述连接管外表面的一端固定连接有封塞，所述通槽的外表面固定连接有投料筒；
所述支撑板外表面的顶端设置有过滤板，所述过滤箱内部的顶端固定连接有栅栏板。
可选的，四个所述支撑板的高度均相等，四个所述支撑板的高度大于通槽的高度。
可选的，所述投料筒与通槽相连通，所述投料筒的底部倾斜布置。
可选的，所述第一安装孔的内壁设置有螺纹，所述阀门与第一安装孔螺纹连接。
可选的，所述连接管外表面一端的内壁和外表面均设置有螺纹，所述封塞与连接管螺纹连接。
可选的，所述过滤板的尺寸与沉淀箱内壁的尺寸相适配，所述过滤板与支撑板外表面的顶端相搭接。
可选的，所述栅栏板的尺寸与过滤箱内壁的尺寸相适配，所述栅栏板与过滤箱的内壁相卡接。
可选的，所述过滤箱位于沉淀箱的顶部，所述连接箱的位置倾斜布置。
本实用新型具有以下优点：
1、该高浊度废水快速分离前处理一体化装置，通过分别将过滤箱、沉淀箱以及连接箱，其中过滤箱和沉淀箱通过连接箱相连通，并且在过滤箱的内部设置有栅栏板，能够达到阻挡较大体积杂质的目的，且在沉淀箱内部的顶部设置有过滤板，在沉淀箱外表面的一侧设置有投料筒，可以由投料筒向沉淀箱内添加沉淀剂，进而使整个装置形成一体，便于使用者使用，占地面积较小，从而解决了目前使用的装置占地面积较大，不方便使用者使用的问题。
2、该高浊度废水快速分离前处理一体化装置，通过在沉淀箱外表面的前面设置有阀门，能够达到将预处理的水排放到下一步骤处理装置的目的，同时在沉淀箱外表面一侧底部固定连接有连接管，其中在连接管外表面的一端螺纹连接有封塞，在使用时，使用者能够由连接管将沉淀的泥污抽出，未使用时，可以使用封塞对连接管进行封闭，在一定程度上，增加了整个装置的实用性。
（发明人：石运刚;刘嘉烈;刘强;郑晶;蔡凤珊;于云江）
