申请日2020.08.21
公开（公告）日2021.04.16
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种用于畜牧养殖污水的深度处理系统，包括预处理池，预处理池管道连通于厌氧池，厌氧池管道连通于缺氧池，缺氧池管道连通于好氧池，好氧池管道连通于三隔沉淀池，三隔沉淀池与缺氧池之间管道连通有循环泵，用于由循环泵将三隔沉淀池内的硝化液抽回至缺氧池内，并在三隔沉淀池管道连通于硝化菌深度池，硝化菌深度池管道连通于消毒池，以期望解决现有的养殖场用污水处理系统中，没有针对养殖场的污水进行杀菌以及中和等处理工序，无法达到国家要求的养殖排放标准的问题。
权利要求书

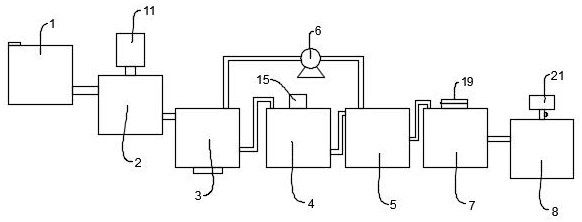

1.一种用于畜牧养殖污水的深度处理系统，包括预处理池（1），其特征在于：所述预处理池（1）管道连通于厌氧池（2），所述厌氧池（2）管道连通于缺氧池（3），所述缺氧池（3）管道连通于好氧池（4），所述好氧池（4）管道连通于三隔沉淀池（5），所述三隔沉淀池（5）与所述缺氧池（3）之间管道连通有循环泵（6），用于由循环泵（6）将三隔沉淀池（5）内的硝化液抽回至缺氧池（3）内，并在所述三隔沉淀池（5）管道连通于硝化菌深度池（7），所述硝化菌深度池（7）管道连通于消毒池（8）。
2.根据权利要求1所述的用于畜牧养殖污水的深度处理系统，其特征在于：所述预处理池（1）内设有格栅（9），所述格栅（9）一侧间隔设有第一过滤网（10），所述格栅（9）与所述预处理池（1）底面的夹角为60°～90°，且所述第一过滤网（10）与所述格栅（9）之间相互平行。
3.根据权利要求1所述的用于畜牧养殖污水的深度处理系统，其特征在于：所述厌氧池（2）上方管道连通有沼气收集罐（11），所述厌氧池（2）内设有第一搅拌组件（12），所述第一搅拌组件包括第一搅拌主轴与安装在第一搅拌主轴上的第一搅拌棒，所述第一搅拌主轴电连接于电机。
4.根据权利要求1所述的用于畜牧养殖污水的深度处理系统，其特征在于：所述缺氧池（3）内设有第二搅拌组件（13），且所述第二搅拌组件包括第二搅拌主轴与安装在第二搅拌主轴上的第二搅拌棒，所述第二搅拌主轴电连接于电机，所述缺氧池（3）底部设有排泥口，所述第二搅拌组件（13）一侧间隔设有第二过滤网（14）。
5.根据权利要求1所述的用于畜牧养殖污水的深度处理系统，其特征在于：所述好氧池（4）顶部设有曝气装置（15），所述曝气装置（15）包括设置在好氧池（4）内的连接管（16），所述连接管（16）侧壁设有多个曝气管（17），多个所述曝气管（17）之间间隔设置，且间距相同，所述曝气管（17）外壁设有多个曝气孔。
6.根据权利要求1所述的用于畜牧养殖污水的深度处理系统，其特征在于：所述三隔沉淀池（5）内设有倒立的锥形斜面，所述锥形斜面底部设有出料口（18）。
7.根据权利要求1所述的用于畜牧养殖污水的深度处理系统，其特征在于：所述硝化菌深度池（7）顶部设有投料口，所述投料口处安装有密封盖（19），所述硝化菌深度池（7）内设有多组承接板（20），用于由硝化菌贴附于承接板（20）上。
8.根据权利要求1所述的用于畜牧养殖污水的深度处理系统，其特征在于：所述消毒池（8）顶部设有储液箱（21），所述储液箱（21）与所述消毒池（8）之间管道连接。
说明书
用于畜牧养殖污水的深度处理系统
技术领域
本实用新型涉及一种污水处理系统，更具体的说，本实用新型主要涉及一种用于畜牧养殖污水的深度处理系统。
背景技术
畜禽业是我国农业和农村经济的重要组成部分,畜禽养殖业的大力发展所带来的环境污染问题日益严重。
现阶段随着水产养殖产业的不断发展，养殖方式的进步与变革带来了越来越多的经济效益，但却始终绕不过这样一个问题：养殖污水该如何处理。传统的土塘养殖将大量的污水排进河流、水道等造成水体富营养化；新兴的工业化养殖也存在如何处理污水的问题，所以如果不能妥善处理养殖污水的问题，那么排出的养殖污水将对环境造成巨大的破坏。
现有的养殖场用污水处理系统的净化处理一般只能去除污水中的大量的营养物质，没有对污水进行杀菌、中和过滤等净化工序，处理过的养殖场污水仍然含有大量的细菌类及酸性类的混合液成分，没有针对养殖场的污水进行杀菌以及中和等处理工序，无法达到国家要求的养殖排放标准。
实用新型内容
本实用新型的目的之一在于解决上述不足，提供一种用于畜牧养殖污水的深度处理系统，以期望解决现有的养殖场用污水处理系统中，没有针对养殖场的污水进行杀菌以及中和等处理工序，无法达到国家要求的养殖排放标准的问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
本实用新型提供一种用于畜牧养殖污水的深度处理系统，包括预处理池，所述预处理池管道连通于厌氧池，所述厌氧池管道连通于缺氧池，所述缺氧池管道连通于好氧池，所述好氧池管道连通于三隔沉淀池，所述三隔沉淀池与所述缺氧池之间管道连通有循环泵，用于由循环泵将三隔沉淀池内的硝化液抽回至缺氧池内，并在所述三隔沉淀池管道连通于硝化菌深度池，所述硝化菌深度池管道连通于消毒池。
作为优选，进一步的技术方案是：所述预处理池内设有格栅，所述格栅一侧间隔设有第一过滤网，所述格栅与所述预处理池底面的夹角为60°～90°，且所述第一过滤网与所述格栅之间相互平行。
更进一步的技术方案是：所述厌氧池上方管道连通有沼气收集罐，所述厌氧池内设有第一搅拌组件，所述第一搅拌组件包括第一搅拌主轴与安装在第一搅拌主轴上的第一搅拌棒，所述第一搅拌主轴电连接于电机。
更进一步的技术方案是：所述缺氧池内设有第二搅拌组件，且所述第二搅拌组件包括第二搅拌主轴与安装在第二搅拌主轴上的第二搅拌棒，所述第二搅拌主轴电连接于电机，所述缺氧池底部设有排泥口，所述第二搅拌组件一侧间隔设有第二过滤网。
更进一步的技术方案是：所述好氧池顶部设有曝气装置，所述曝气装置包括设置在好氧池内的连接管，所述连接管侧壁设有多个曝气管，多个所述曝气管之间间隔设置，且间距相同，所述曝气管外壁设有多个曝气孔。
更进一步的技术方案是：所述三隔沉淀池内设有倒立的锥形斜面，所述锥形斜面底部设有出料口。
更进一步的技术方案是：所述硝化菌深度池顶部设有投料口，所述投料口处安装有密封盖，所述硝化菌深度池内设有多组承接板，用于由硝化菌贴附于承接板上。
更进一步的技术方案是：所述消毒池顶部设有储液箱，所述储液箱与所述消毒池之间管道连接。
与现有技术相比，本实用新型的有益效果之一是：通过预处理池将污水中的大颗粒物质或絮状物清除，同时使污水中的杂质物质进行初步沉淀，通过厌氧池中的厌氧细菌分解、代谢、消化，使得污水中的有机物含量大大减少，通过缺氧池对污水进行反硝化，脱氮除磷、通过好氧池中的好氧生物在好氧池中游离氧中，消化、降解污水中的有机物，并对污水进行降污处理，提高污水净化效率；通过在三隔沉淀池与缺氧池之间安装有循环水泵，用于由循环水泵将三隔沉淀池中的沉淀物质回流至缺氧池内，并将水中的可用菌再次利用，同时为污水处理提供大量的硝化菌，提高对污水中杂质物质的净化效率；通过将三隔沉淀池管道连通于消毒池，用于由消毒池对经三隔沉淀池过滤后的水进行杀菌消毒，使得水质达到养殖场污水排放标准。
（发明人：曾晓松;程祎兰）
