申请日2020.08.27
公开（公告）日2021.04.13
IPC分类号C02F9/02; C02F9/14
摘要
本实用新型公开了一种人工湿地污水自动化处理装置，包括第一清洁池，第一清洁池的左侧上端开设有进料口，回收池的内部左端安装有转动电机，连接带的外侧表面连接有刮板，且连接带的上端右侧设置有回收板，回收板的右侧安装有液压器，第一清洁池的下部右侧连接有抽水管，且抽水管的右端下侧设置有第二清洁池，第二清洁池的内部安装有伺服电机，且伺服电机的上侧连接有底板，并且底板的外侧上端连接有侧板，侧板的内侧表面固定有刮块，且侧板的上端顶部安装有固定头，内滤网的外侧安装有外滤网，且外滤网的通过上端内侧的连接板与连接条相互连接。该人工湿地污水自动化处理装置，能够对内部的颗粒进行二次清洁，提高了自身的工作效率。
权利要求书

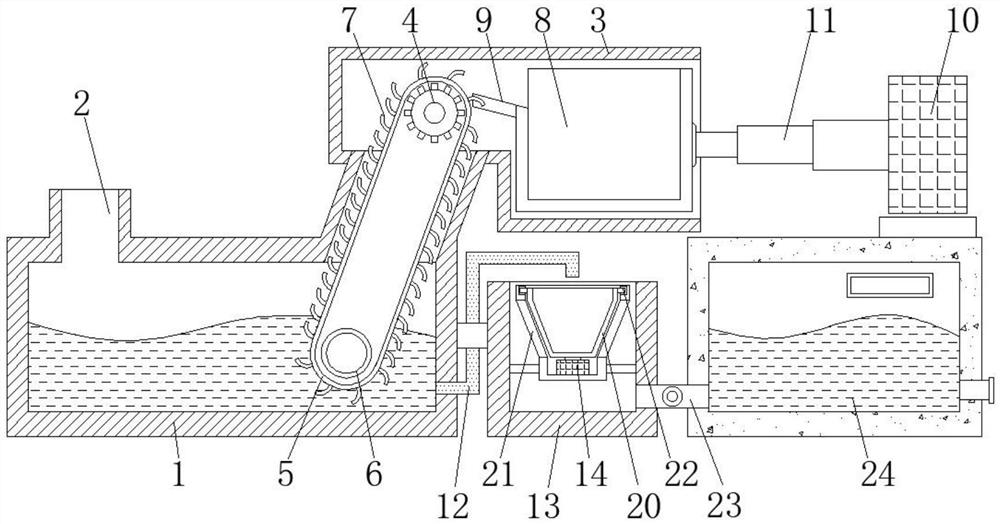

1.一种人工湿地污水自动化处理装置，包括第一清洁池(1)，其特征在于：所述第一清洁池(1)的左侧上端开设有进料口(2)，且第一清洁池(1)的右侧上部设置有回收池(3)，所述回收池(3)的内部左端安装有转动电机(4)，且转动电机(4)和连接带(5)的上端内部相互连接，并且连接带(5)的下端内部通过连接轴(6)与第一清洁池(1)相互连接，所述连接带(5)的外侧表面连接有刮板(7)，且连接带(5)的上端右侧设置有回收板(8)，并且连接带(5)和回收板(8)的连接处安装有引导板(9)，所述回收板(8)的右侧安装有液压器(10)，且回收板(8)和液压器(10)通过伸缩杆(11)相互连接，所述第一清洁池(1)的下部右侧连接有抽水管(12)，且抽水管(12)的右端下侧设置有第二清洁池(13)，所述第二清洁池(13)的内部安装有伺服电机(14)，且伺服电机(14)的上侧连接有底板(15)，并且底板(15)的外侧上端连接有侧板(16)，所述侧板(16)的内侧表面固定有刮块(17)，且侧板(16)的上端顶部安装有固定头(18)，所述固定头(18)的内部设置有连接条(19)，且连接条(19)的下部内侧设置有内滤网(20)，并且内滤网(20)设置在侧板(16)之间，所述内滤网(20)的外侧安装有外滤网(21)，且外滤网(21)的通过上端内侧的连接板(22)与连接条(19)相互连接，所述第二清洁池(13)的右端下侧通过连接管(23)和观察池(24)相互连接。
2.根据权利要求1所述的一种人工湿地污水自动化处理装置，其特征在于：所述刮板(7)通过连接带(5)与第一清洁池(1)构成转动结构，且刮板(7)的剖面形状为弧形结构，并且相邻的两个刮板(7)间距相同。
3.根据权利要求1所述的一种人工湿地污水自动化处理装置，其特征在于：所述引导板(9)和刮板(7)呈交叉设置，且引导板(9)的剖面形状为斜面结构，并且引导板(9)和回收板(8)为一体化结构。
4.根据权利要求1所述的一种人工湿地污水自动化处理装置，其特征在于：所述底板(15)与伺服电机(14)构成旋转结构，且底板(15)的横切面形状为圆形结构，并且底板(15)的上侧外表面等角度分布有侧板(16)。
5.根据权利要求1所述的一种人工湿地污水自动化处理装置，其特征在于：所述侧板(16)和刮块(17)为一体化结构，且刮块(17)等间距分布在侧板(16)的内侧表面，并且刮块(17)为长方体结构。
6.根据权利要求1所述的一种人工湿地污水自动化处理装置，其特征在于：所述连接条(19)通过连接板(22)与外滤网(21)构成旋转结构，且连接板(22)与外滤网(21)的上端连接方式为镶嵌连接。
7.根据权利要求1所述的一种人工湿地污水自动化处理装置，其特征在于：所述内滤网(20)和外滤网(21)的孔径相同，且内滤网(20)等间距分布在连接条(19)的内侧。
说明书
一种人工湿地污水自动化处理装置
技术领域
本实用新型涉及人工湿地技术领域，具体为一种人工湿地污水自动化处理装置。
背景技术
人工湿地是一个综合的生态系统，它应用生态系统中物种共生、物质循环再生原理，结构与功能协调原则，在促进废水中污染物质良性循环的前提下，充分发挥资源的生产潜力，防止环境的再污染，获得污水处理与资源化的最佳效益，以当地植物苔草、藜蒿等为原料，作为人工湿地基质，用于净化水质污染，再通过植物净化过后，需要配合人工二次净化，使其水质更优。
但是，现有的污水自动化处理装置中，往往无法对内部的颗粒进行彻底清洁，并且不方便对处理之后的垃圾进行清洁。针对上述问题，在原有污水自动化处理装置的基础上进行创新设计。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种人工湿地污水自动化处理装置，解决了在现有的污水自动化处理装置中，往往无法对内部的颗粒进行彻底清洁，并且不方便对处理之后的垃圾进行清洁的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种人工湿地污水自动化处理装置，包括第一清洁池，所述第一清洁池的左侧上端开设有进料口，且第一清洁池的右侧上部设置有回收池，所述回收池的内部左端安装有转动电机，且转动电机和连接带的上端内部相互连接，并且连接带的下端内部通过连接轴与第一清洁池相互连接，所述连接带的外侧表面连接有刮板，且连接带的上端右侧设置有回收板，并且连接带和回收板的连接处安装有引导板，所述回收板的右侧安装有液压器，且回收板和液压器通过伸缩杆相互连接，所述第一清洁池的下部右侧连接有抽水管，且抽水管的右端下侧设置有第二清洁池，所述第二清洁池的内部安装有伺服电机，且伺服电机的上侧连接有底板，并且底板的外侧上端连接有侧板，所述侧板的内侧表面固定有刮块，且侧板的上端顶部安装有固定头，所述固定头的内部设置有连接条，且连接条的下部内侧设置有内滤网，并且内滤网设置在侧板之间，所述内滤网的外侧安装有外滤网，且外滤网的通过上端内侧的连接板与连接条相互连接，所述第二清洁池的右端下侧通过连接管和观察池相互连接。
优选的，所述刮板通过连接带与第一清洁池构成转动结构，且刮板的剖面形状为弧形结构，并且相邻的两个刮板间距相同。
优选的，所述引导板和刮板呈交叉设置，且引导板的剖面形状为斜面结构，并且引导板和回收板为一体化结构。
优选的，所述底板与伺服电机构成旋转结构，且底板的横切面形状为圆形结构，并且底板的上侧外表面等角度分布有侧板。
优选的，所述侧板和刮块为一体化结构，且刮块等间距分布在侧板的内侧表面，并且刮块为长方体结构。
优选的，所述连接条通过连接板与外滤网构成旋转结构，且连接板与外滤网的上端连接方式为镶嵌连接。
优选的，所述内滤网和外滤网的孔径相同，且内滤网等间距分布在连接条的内侧。
(三)有益效果
本实用新型提供了一种人工湿地污水自动化处理装置。具备以下有益效果：
(1)、该人工湿地污水自动化处理装置，通过转动电机的使用，使该装置能够带动外侧的连接带进行旋转，之后通过连接带便可将第一清洁池内部的污水进行一次清洁，从而将大颗粒进行处理，之后通过内滤网和外滤网的使用，使该装置能够对污水中的小颗粒进行二次清洁，保证处理的更加高效。
(2)、该人工湿地污水自动化处理装置，通过液压器带动伸缩杆的缩短，可以将回收板向内侧滑动，之后便可将清洁出的垃圾进行处理，并且内滤网内部上侧镂空结构，方便操作人员对内滤网进行清洁。
（发明人：游海林;吴永明;徐力刚;刘丽贞;姚忠;辛在军;杨春燕）
