申请日2021.01.12
公开（公告）日2021.04.16
IPC分类号C02F11/13; B01D45/16; B01D45/18; F23G7/00; F23G5/46
摘要
本发明公开了一种新型风媒式污泥干化系统，包括污泥干化机，所述污泥干化机底端连接有出风风道，所述出风风道与旋风除尘器进口相连，所述旋风除尘器顶端连接有循环回风道，所述旋风除尘器底端连接有排灰口，所述循环回风道与循环风机进口相连，本发明结构科学合理，使用安全方便，采用密闭式热风循环污泥干化系统,以电或蒸汽为热源的热风加热系统运行能耗高,以热泵为热风加热装置的系统结构复杂，废气冷凝系统产生大量冷凝废水,处理成本高，此外,热风长期循环使用,热风的组分和流量会发生变化,最终影响系统设备的安全和系统的稳定性。
权利要求书

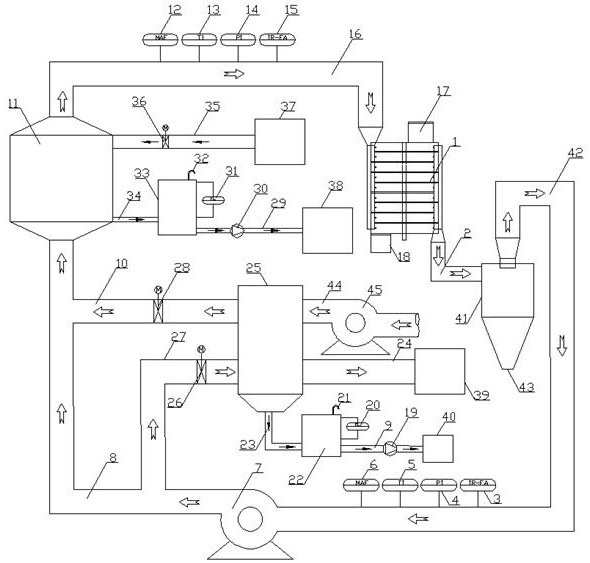

1.一种新型风媒式污泥干化系统，包括污泥干化机（1），其特征在于：所述污泥干化机（1）底端连接有出风风道（2），所述出风风道（2）与旋风除尘器（41）进口相连，所述旋风除尘器（41）顶端连接有循环回风道（42），所述旋风除尘器（41）底端连接有排灰口（43），所述循环回风道（42）与循环风机（7）进口相连；
所述循环风机（7）出口与循环供风道（8）和排热风道（27）并接相连；
所述循环供风道（8）与热风加热机（11）相连，所述热风加热机（11）与进风风道（16）相连，所述进风风道（16）与污泥干化机（1）进风口相连
所述排热风道（27）的出口端连接有排气阀（26），所述排气阀（26）的出口端与排气余热回收器（25）相连；
所述排气余热回收器（25）与补热风道（10）、补冷风道（44）、排冷风道（24）和冷凝废水管道（23）相连；
所述补热风道（10）中部嵌入安装有补风阀（28），所述补风阀（28）的出口端与循环供风道（8）相连；
所述补冷风道（44）输入口和鼓风机（45）输出口相连；
所述排冷风道（24）输出口与污泥焚烧尾气治理系统（39）输入口相连；
所述冷凝废水管道（23）与废水箱（22）相连，所述废水箱（22）与废水疏水管道（9）相连，所述废水疏水管道（9）与废水泵（19）相连，所述废水泵（19）与厂区污水池（40）相连；
所述热风加热机（11）输出口与冷凝净水管道（34）相连，所述冷凝净水管道（34）与疏水箱（33）相连，所述疏水箱（33）输出口与疏水泵（30）输入端相连，所述疏水泵（30）输出端与疏水管道（29）相连，所述疏水管道（29）与厂区除盐水箱（38）相连；
所述热风加热机（11）输入口与蒸气管道（35）相连，所述蒸气管道（35）内部嵌入安装有蒸气调节阀（36），所述蒸气管道（35）与饱和蒸汽供汽管网（37）相连。
2.根据权利要求1所述的一种新型风媒式污泥干化系统，其特征在于，所述循环回风道（42）的表面朝向循环风机（7）的方向依次连接有出风湿度计（3）、出风压力计（4）、出风温度计（5）和出风流量计（6）；
所述出风湿度计（3）、出风压力计（4）、出风温度计（5）和出风流量计（6）的输出端与外界控制器输入端相连。
3.根据权利要求1所述的一种新型风媒式污泥干化系统，其特征在于，所述污泥干化机（1）顶端开设有湿污泥进口（17），所述污泥干化机（1）底端位于湿污泥进口（17）的对立侧面开设有干污泥出口（18）。
4.根据权利要求1所述的一种新型风媒式污泥干化系统，其特征在于，所述进风风道（16）的表面朝向污泥干化机（1）的方向依次连接有进风流量计（12）、进风温度计（13）、进风压力计（14）和进风湿度计（15）；
所述进风流量计（12）、进风温度计（13）、进风压力计（14）和进风湿度计（15）的输出端与外界控制器输入端相连。
5.根据权利要求1所述的一种新型风媒式污泥干化系统，其特征在于，所述疏水箱（33）顶端开设有疏水箱呼吸孔（32），且侧面安装有疏水箱液位计（31）。
6.根据权利要求1所述的一种新型风媒式污泥干化系统，其特征在于，所述废水箱（22）顶端开设有废水箱呼吸孔（21），且侧面安装有废水箱液位计（20）。
说明书
一种新型风媒式污泥干化系统
技术领域
本发明涉及环保技术领域，具体为一种新型风媒式污泥干化系统。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体，污泥的主要特性是含水率高（可高达99%以上），有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态，它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离；
但是目前市场上的污泥干化系统不仅结构复杂，而且功能单一，操作复杂，稳定性差，安全性低，受外界环境影响较大的问题。
发明内容
本发明提供一种新型风媒式污泥干化系统，可以有效解决上述背景技术中提出目前市场上的污泥干化系统不仅结构复杂，而且功能单一，操作复杂，稳定性差，安全性低，受外界环境影响较大的问题。
为实现上述目的，本发明提供如下技术方案：一种新型风媒式污泥干化系统，包括污泥干化机，所述污泥干化机底端连接有出风风道，所述出风风道与旋风除尘器进口相连，所述旋风除尘器顶端连接有循环回风道，所述旋风除尘器底端连接有排灰口，所述循环回风道与循环风机进口相连；
所述循环风机出口与循环供风道和排热风道并接相连；
所述循环供风道与热风加热机相连，所述热风加热机与进风风道相连，所述进风风道与污泥干化机进风口相连
所述排热风道的出口端连接有排气阀，所述排气阀的出口端与排气余热回收器相连；
所述排气余热回收器与补热风道、补冷风道、排冷风道和冷凝废水管道相连；
所述补热风道中部嵌入安装有补风阀，所述补风阀的出口端与循环供风道相连；
所述补冷风道输入口和鼓风机输出口相连；
所述排冷风道输出口与污泥焚烧尾气治理系统输入口相连；
所述冷凝废水管道与废水箱相连，所述废水箱与废水疏水管道相连，所述废水疏水管道与废水泵相连，所述废水泵与厂区污水池相连；
所述热风加热机输出口与冷凝净水管道相连，所述冷凝净水管道与疏水箱相连，所述疏水箱输出口与疏水泵输入端相连，所述疏水泵输出端与疏水管道相连，所述疏水管道与厂区除盐水箱相连；
所述热风加热机输入口与蒸气管道相连，所述蒸气管道内部嵌入安装有蒸气调节阀，所述蒸气管道与饱和蒸汽供汽管网相连。
根据上一步的技术方案，所述循环回风道的表面朝向循环风机的方向依次连接有出风湿度计、出风压力计、出风温度计和出风流量计；
所述出风湿度计、出风压力计、出风温度计和出风流量计的输出端与外界控制器输入端相连。
根据上一步的技术方案，所述污泥干化机顶端开设有湿污泥进口，所述污泥干化机底端位于湿污泥进口的对立侧面开设有干污泥出口。
根据上一步的技术方案，所述进风风道的表面朝向污泥干化机的方向依次连接有进风流量计、进风温度计、进风压力计和进风湿度计；
所述进风流量计、进风温度计、进风压力计和进风湿度计的输出端与外界控制器输入端相连。
根据上一步的技术方案，所述疏水箱顶端开设有疏水箱呼吸孔，且侧面安装有疏水箱液位计。
根据上一步的技术方案，所述废水箱顶端开设有废水箱呼吸孔，且侧面安装有废水箱液位计。
与现有技术相比，本发明的有益效果：本发明结构科学合理，使用安全方便：
1、采用密闭式热风循环污泥干化系统,以电或蒸汽为热源的热风加热系统运行能耗高,以热泵为热风加热装置的系统结构复杂，废气冷凝系统产生大量冷凝废水,处理成本高，此外,热风长期循环使用,热风的组分和流量会发生变化,最终影响系统设备的安全和系统的稳定性。
2、采用开式热风污泥干化系统,以电或蒸气为热源的系统运行能耗高,以常温气体为干燥介质的系统干化效率低,干燥成本高，且该系统废气排放量大,热损失高,废气处理成本高。
3、采用热烟气式的污泥干化系统，干化装置出口的烟气湿度大，含尘量高，降低了尾气处理系统的运行可靠性，增加了尾气的治理成本，此外，高温烟气具有一定的腐蚀性，在干化过程中易对污泥干化机造成酸性腐蚀。
（发明人：于宁瑞）
