申请日2020.08.07
公开（公告）日2021.04.02
IPC分类号C02F9/14; C02F103/10
摘要
本实用新型涉及矿山污水处理技术领域，具体涉及一种矿山污水回收净化装置，包括调节池、厌氧池、好氧池、二沉池、消毒池和清水池，调节池内安装有过滤除杂机构，二沉池的底部安装有泥污输送机构，清水池与厌氧池之间设置有回流装置；本实用新型通过在调节池内安装过滤除杂机构，减少了格栅池的使用，节省了占地面积和成本；减少了人为对格栅池的定期清理，节省人工成本；通过将二沉池的底部设置为漏斗状并在其最低点安装有泥污输送机构，便于将泥污排净；定期清理泥污，减少水质中的杂菌，便于减少之后消毒杀菌中消毒杀菌剂的使用；通过在清水池与厌氧池之间设置回流装置，使不达标的从回流管的出水端流入厌氧池，为污水再利用时提供水质保障。
权利要求书

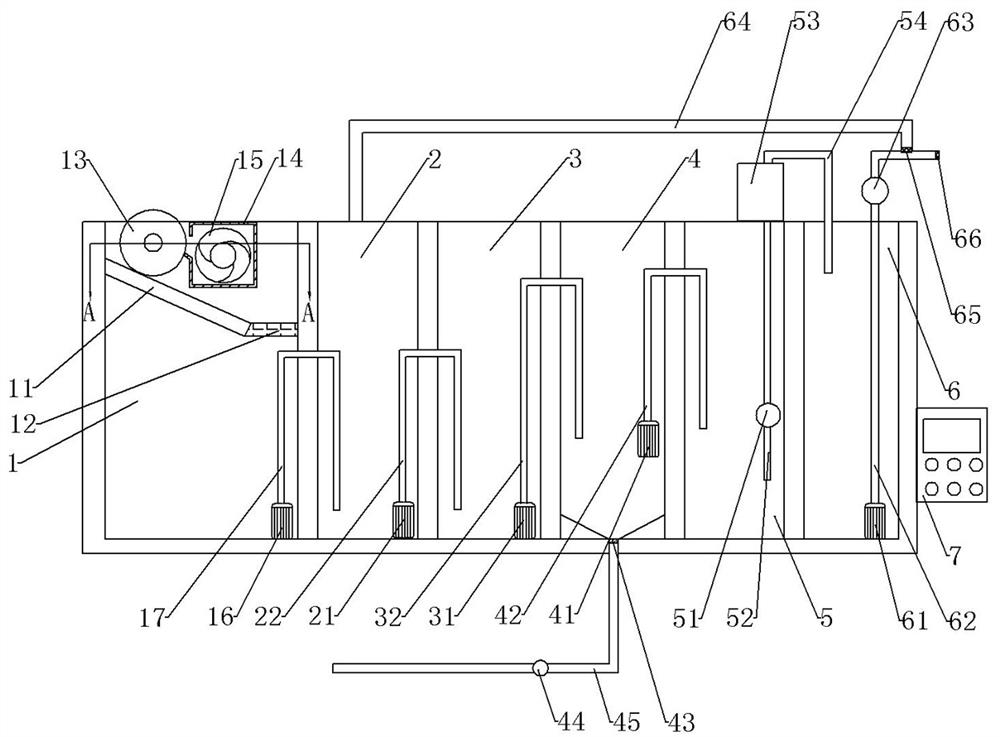

1.一种矿山污水回收净化装置，包括调节池、厌氧池、好氧池、二沉池、消毒池和清水池，所述调节池内设置有水泵一，所述水泵一通过水管一连接厌氧池，所述厌氧池内设置有水泵二，所述水泵二通过水管二连接好氧池，所述好氧池内设置有水泵三，所述水泵三通过水管三连接二沉池，所述二沉池内设置有水泵四，所述水泵四通过水管四连接消毒池，所述消毒池内设置有水泵五，所述水泵五连接有水管五，所述清水池内设置有水泵六，所述水泵六连接有水管六，其特征在于:所述调节池内安装有过滤除杂机构，所述二沉池的底部安装有泥污输送机构，所述水管五与二氧化氯发生器的进水端连接，所述二氧化氯发生器的出水端通过进水管连接清水池，所述清水池与厌氧池之间通过回流装置连接。
2.根据权利要求1所述的矿山污水回收净化装置，其特征在于：所述过滤除杂机构包含有导流板和与导流板连接的过滤网，所述导流板的上方设置有粘辊，所述粘辊的一端通过轴承与调节池的内壁连接，所述粘辊的另一端贯穿调节池的壁体并与转动电机连接。
3.根据权利要求2所述的矿山污水回收净化装置，其特征在于：所述过滤除杂机构包含有处理仓，所述处理仓的内部设置有绞龙，所述绞龙的一端通过轴承与处理仓的内壁连接，所述绞龙的另一端贯穿处理仓的壁体并与驱动电机连接，所述处理仓与调节池共同开设有排污口。
4.根据权利要求3所述的矿山污水回收净化装置，其特征在于：所述处理仓的一侧开设有进污口，所述进污口处倾斜设置，与粘辊相切。
5.根据权利要求1所述的矿山污水回收净化装置，其特征在于：所述泥污输送机构包含有设置在二沉池底部的出泥口，所述出泥口处设置有排污电磁阀并连接有排污管，所述排污管与排污泵连接。
6.根据权利要求1所述的矿山污水回收净化装置，其特征在于：所述水管六上设置有水质检测仪，所述水管六的出水端设置有出水电磁阀。
7.根据权利要求1所述的矿山污水回收净化装置，其特征在于：所述回流装置包含有与水管六连接的回流管，所述回流管与水管六连接处设置有回流电磁阀。
8.根据权利要求1所述的矿山污水回收净化装置，其特征在于：所述清水池的侧边设置有控制箱。
说明书
一种矿山污水回收净化装置
技术领域
本实用新型涉及矿山污水处理技术领域，具体涉及一种矿山污水回收净化装置。
背景技术
水资源和水污染是当前世界最大的资源环境问题之一，也是人类面临 的严峻挑战；矿山工业一直是我国的经济支柱 产业，对国民经济的发展作出了突出贡献，但所产生的煤矿废水也对地下水资源及周边环境造成了严重的破坏；大量的矿井水、尾矿堆淋滤水未经处理直接排入江河上游河段，显然会造成对河水的污染， 在其向下游流动过程中，污染面更会逐渐扩大；对矿区周边环境和人类健康造成严重危害；矿山污水处理设备设置在选矿厂车间较低处，厂房内设置地沟，与污水处理设备相通，车间内污水通过排水坡流入地沟，再由地沟自流入污水处理设备。
现有的矿山污水处理的通常过程为：格栅池、调节池、厌氧池、好氧池、二沉池、消毒池和清水池，格栅池可以将污水中含有的大颗粒杂质，如纤维、塑料、木条、砂石等进行初步过滤，因此，污水处理必须有格栅；但是格栅在一段时间的使用后，会在格栅上粘连垃圾，需要对格栅池以及格栅上的垃圾进行清洁，清理工程较大且不方便；因此，如何克服上述存在的技术问题和缺陷成为重点需要解决的问题。
实用新型内容
本实用新型的目的是为了克服现有技术的不足，而提供一种快速实现对污水进行初步处理、后期清理简单的矿山污水回收净化装置。
为实现上述发明目的，本实用新型的技术方案是：一种矿山污水回收净化装置，包括调节池、厌氧池、好氧池、二沉池、消毒池和清水池，所述调节池内设置有水泵一，所述水泵一通过水管一连接厌氧池，所述厌氧池内设置有水泵二，所述水泵二通过水管二连接好氧池，所述好氧池内设置有水泵三，所述水泵三通过水管三连接二沉池，所述二沉池内设置有水泵四，所述水泵四通过水管四连接消毒池，所述消毒池内设置有水泵五，所述水泵五连接有水管五，所述清水池内设置有水泵六，所述水泵六连接有水管六，所述调节池内安装有过滤除杂机构，所述二沉池的底部安装有泥污输送机构，所述水管五与二氧化氯发生器的进水端连接，所述二氧化氯发生器的出水端通过进水管连接清水池，所述清水池与厌氧池之间通过回流装置连接。
进一步地，所述过滤除杂机构包含有导流板和与导流板连接的过滤网，所述导流板的上方设置有粘辊，所述粘辊的一端通过轴承与调节池的内壁连接，所述粘辊的另一端贯穿调节池的壁体并与转动电机连接；导流板倾斜设置，过滤网水平设置，粘辊与导流板相切，在粘辊的转动下，粘辊将矿山污水中的不溶于水的杂质或污泥进行粘附，从而对矿山污水进行初步除杂，减少了格栅池的使用，也减少了人为对格栅池的定期清理。
进一步地，所述过滤除杂机构包含有处理仓，所述处理仓的内部设置有绞龙，所述绞龙的一端通过轴承与处理仓的内壁连接，所述绞龙的另一端贯穿处理仓的壁体并与驱动电机连接，所述处理仓与调节池共同开设有排污口，绞龙将杂质或污泥输送至排污口排出。
进一步地，所述处理仓的一侧开设有进污口，所述进污口处倾斜设置，与粘辊相切；进污口对粘辊表面粘附的杂质或污泥进行清除，从而使粘辊可以持续不断的粘附矿山污水中不溶于水的杂质或污泥，对矿山污水中的杂质或污泥进行清除。
进一步地，所述泥污输送机构包含有设置在二沉池底部的出泥口，所述出泥口处设置有排污电磁阀并连接有排污管，所述排污管与排污泵连接；可以定期打开排污电磁阀和排污泵，对二沉池底部的泥污进行清理。
进一步地，所述水管六上设置有水质检测仪，所述水管六的出水端设置有出水电磁阀，水质检测仪对清水池中的水质进行检测，达标的从水管六的出水端流出。
进一步地，所述回流装置包含有与水管六连接的回流管，所述回流管与水管六连接处设置有回流电磁阀，水质检测仪对清水池中的水质进行检测，不达标的从回流管的出水端流入厌氧池。
进一步地，所述清水池的侧边设置有控制箱，控制箱与水泵一、转动电机、驱动电机、水泵二、水泵三、水泵四、排污电磁阀、排污泵、水泵五、二氧化氯发生器、水泵六、水质检测仪、回流电磁阀和出水电磁阀通过线路连接。
本实用新型的矿山污水回收净化装置的有益效果：
1．本实用新型的矿山污水回收净化装置通过在调节池内安装有过滤除杂机构，减少了格栅池的使用，节省了占地面积和成本。
2．本实用新型的矿山污水回收净化装置通过过滤除杂机构，减少了人为对格栅池的定期清理，节省人工成本。
3．本实用新型的矿山污水回收净化装置通过将二沉池的底部设置为漏斗状并在其最低点安装有泥污输送机构，便于将泥污排净。可以定期打开排污电磁阀和排污泵，对二沉池底部的泥污进行清理，清理泥污方便。定期清理泥污，也能减少水质中的杂菌，便于减少之后消毒杀菌中消毒杀菌剂的使用，使水质处理更环保。
4．本实用新型的矿山污水回收净化装置通过在清水池与厌氧池之间设置回流装置，使不达标的从回流管的出水端流入厌氧池，为污水再利用时提供水质保障。
（发明人：祝弼卿;刘鹏;刘炎涛;周根朝）
