申请日2020.11.11
公开（公告）日2021.04.20
IPC分类号C02F3/30; C02F101/10; C02F101/16
摘要
本发明公开了一种节能脱氮除磷一体化处理生物净化罐，包括前置缺氧厌氧沉淀罐，所述前置缺氧厌氧沉淀罐的顶部安装有检修口盖板，所述前置缺氧厌氧沉淀罐的内部贯穿安装有进水管，所述进水管的一端连接有提升管，所述提升管的底部贯穿连接有提升泵，所述提升泵的侧面贯穿安装有吸入管，所述前置缺氧厌氧沉淀罐的内部贯穿连接有端头曝气管；所述前置缺氧厌氧沉淀罐的内部贯穿安装有第一水管，所述第一水管的一端连接有第一好氧缺氧沉淀罐，所述第一好氧缺氧沉淀罐的内部贯穿安装有第二水管，所述第二水管的一端连接有第二好氧缺氧沉淀罐。通过在污水进入沉淀澄清池前的管路上配置了化学辅助除磷，使总磷实现可控性稳定达标。
权利要求书

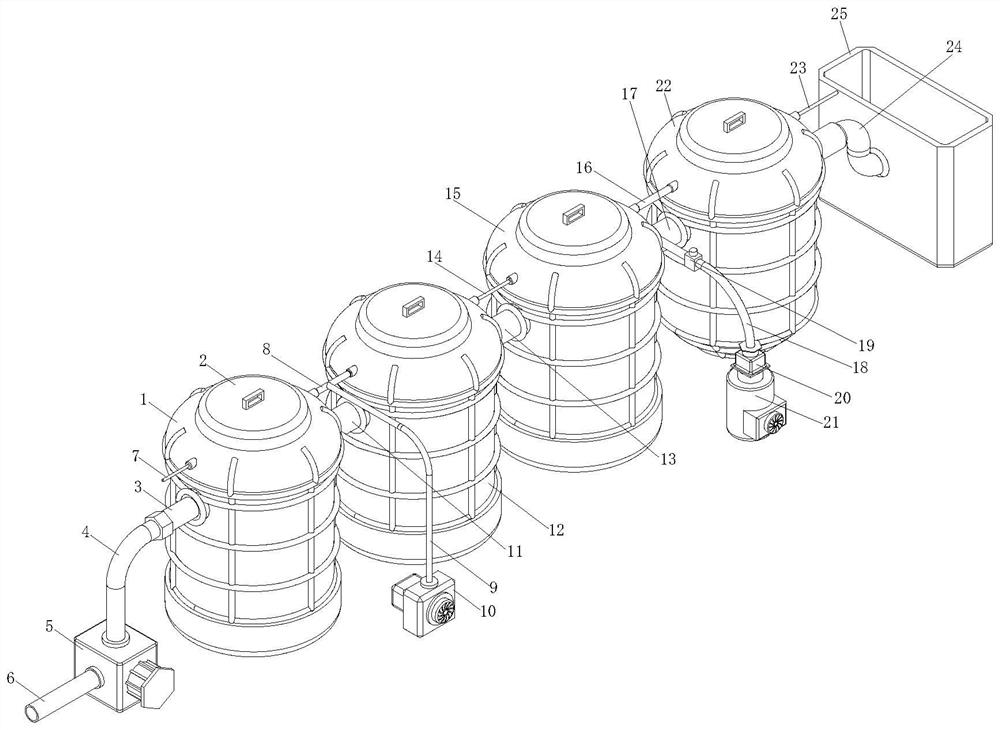

1.一种节能脱氮除磷一体化处理生物净化罐，包括前置缺氧厌氧沉淀罐(1)，所述前置缺氧厌氧沉淀罐(1)的顶部安装有检修口盖板(2)，其特征在于：所述前置缺氧厌氧沉淀罐(1)的内部贯穿安装有进水管(3)，所述进水管(3)的一端连接有提升管(4)，所述提升管(4)的底部贯穿连接有提升泵(5)，所述提升泵(5)的侧面贯穿安装有吸入管(6)，所述前置缺氧厌氧沉淀罐(1)的内部贯穿连接有端头曝气管(7)；
所述前置缺氧厌氧沉淀罐(1)的内部贯穿安装有第一水管(11)，所述第一水管(11)的一端连接有第一好氧缺氧沉淀罐(12)，所述第一好氧缺氧沉淀罐(12)的内部贯穿安装有第二水管(13)，所述第二水管(13)的一端连接有第二好氧缺氧沉淀罐(15)，所述第二好氧缺氧沉淀罐(15)的内部贯穿安装有第三水管(17)，所述第三水管(17)的内部贯穿安装有进药管(18)；
所述进药管(18)的一端连接有药泵(20)，所述药泵(20)的底部通过圆管连接有除磷加药箱(21)，所述第三水管(17)的一端连接有第三好氧缺氧沉淀罐(22)，所述第三好氧缺氧沉淀罐(22)的内部贯穿安装有端部气管(23)，所述第三好氧缺氧沉淀罐(22)的内部贯穿安装有端部水管(24)；
所述前置缺氧厌氧沉淀罐(1)包括：外层罐体(27)、中层罐体(28)和内层罐体(29)，所述内层罐体(29)的内部安装有竖向管(31)。
2.根据权利要求1所述的一种节能脱氮除磷一体化处理生物净化罐，其特征在于：所述前置缺氧厌氧沉淀罐(1)为玻璃钢罐体或HDPE材质罐体。
3.根据权利要求1所述的一种节能脱氮除磷一体化处理生物净化罐，其特征在于：所述前置缺氧厌氧沉淀罐(1)的内部贯穿安装有第一气管(8)，所述第一气管(8)的内部贯穿安装有导气管(9)。
4.根据权利要求1所述的一种节能脱氮除磷一体化处理生物净化罐，其特征在于：所述导气管(9)的一端固定连接有曝气机(10)，所述曝气机(10)的输入端与外部电源电性连接。
5.根据权利要求1所述的一种节能脱氮除磷一体化处理生物净化罐，其特征在于：所述第一好氧缺氧沉淀罐(12)的内部贯穿安装有第二气管(14)，所述第二气管(14)的另一端与第二好氧缺氧沉淀罐(15)的内部贯穿连接，所述第一气管(8)为中空的金属管，所述第一气管(8)连接于第一好氧缺氧沉淀罐(12)和前置缺氧厌氧沉淀罐(1)之间。
6.根据权利要求1所述的一种节能脱氮除磷一体化处理生物净化罐，其特征在于：所述进药管(18)的表面安装有控制阀门(19),所述第二好氧缺氧沉淀罐(15)的内部贯穿安装有第三气管(16)，所述第一水管(11)的一端连接有集水管(32)。
7.根据权利要求1所述的一种节能脱氮除磷一体化处理生物净化罐，其特征在于：所述外层罐体(27)和中层罐体(28)之间形成有第一夹层(33)，所述第一夹层(33)为沉淀区，所述中层罐体(28)和内层罐体(29)形成有第二夹层(30)，所述第二夹层(30)为好氧区，所述内层罐体(29)和竖向管(31)之间形成有第三夹层(34)，所述第三夹层(34)为缺氧区。
8.根据权利要求1所述的一种节能脱氮除磷一体化处理生物净化罐，其特征在于：所述竖向管(31)的内部贯穿连接有气体回流管(35)，所述内层罐体(29)的内部安装有分支气管(36)。
9.根据权利要求1所述的一种节能脱氮除磷一体化处理生物净化罐，其特征在于：所述端部水管(24)的一端连接有检测井(25)，所述检测井(25)的内部贯穿安装有排出管(26)。
说明书
一种节能脱氮除磷一体化处理生物净化罐
技术领域
本发明涉及污水处理技术领域，特别是涉及一种节能脱氮除磷一体化处理生物净化罐。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
脱氮问题是当前污水处理的主要问题，国内脱氮均需要向缺氧池或者反硝化滤池内投加碳源来解决，对于村镇污水这种中小水量的污水站，通常设置每天专职投加碳源的人员。对于大型市政污水处理厂，则通过固定的操作人员，实现自动投加。
然而，村镇污水这种中小水量的污水站，设置每天投加的专职人员，以及大型市政污水处理厂投加碳源，无论是人工成本还是碳源成本都非常高，不利于节省水污染治理成本。因此，我们提出一种节能脱氮除磷一体化处理生物净化罐。
发明内容
为了克服现有技术的不足，本发明提供一种节能脱氮除磷一体化处理生物净化罐，通过在污水进入沉淀澄清池前的管路上配置了化学辅助除磷，使总磷实现可控性稳定达标。
为解决上述技术问题，本发明提供如下技术方案：一种节能脱氮除磷一体化处理生物净化罐，包括前置缺氧厌氧沉淀罐，所述前置缺氧厌氧沉淀罐的顶部安装有检修口盖板，所述前置缺氧厌氧沉淀罐的内部贯穿安装有进水管，所述进水管的一端连接有提升管，所述提升管的底部贯穿连接有提升泵，所述提升泵的侧面贯穿安装有吸入管，所述前置缺氧厌氧沉淀罐的内部贯穿连接有端头曝气管；
所述前置缺氧厌氧沉淀罐的内部贯穿安装有第一水管，所述第一水管的一端连接有第一好氧缺氧沉淀罐，所述第一好氧缺氧沉淀罐的内部贯穿安装有第二水管，所述第二水管的一端连接有第二好氧缺氧沉淀罐，所述第二好氧缺氧沉淀罐的内部贯穿安装有第三水管，所述第三水管的内部贯穿安装有进药管；
所述进药管的一端连接有药泵，所述药泵的底部通过圆管连接有除磷加药箱，所述第三水管的一端连接有第三好氧缺氧沉淀罐，所述第三好氧缺氧沉淀罐的内部贯穿安装有端部气管，所述第三好氧缺氧沉淀罐的内部贯穿安装有端部水管；
所述前置缺氧厌氧沉淀罐包括：外层罐体、中层罐体和内层罐体，所述内层罐体的内部安装有竖向管。
作为本发明的一种优选技术方案，所述前置缺氧厌氧沉淀罐为玻璃钢罐体或HDPE材质罐体。
作为本发明的一种优选技术方案，所述前置缺氧厌氧沉淀罐的内部贯穿安装有第一气管，所述第一气管的内部贯穿安装有导气管。
作为本发明的一种优选技术方案，所述导气管的一端固定连接有曝气机，所述曝气机的输入端与外部电源电性连接。
作为本发明的一种优选技术方案，所述第一好氧缺氧沉淀罐的内部贯穿安装有第二气管，所述第二气管的另一端与第二好氧缺氧沉淀罐的内部贯穿连接，所述第一气管为中空的金属管，所述第一气管连接于第一好氧缺氧沉淀罐和前置缺氧厌氧沉淀罐之间。
作为本发明的一种优选技术方案，所述进药管的表面安装有控制阀门,所述第二好氧缺氧沉淀罐的内部贯穿安装有第三气管，所述第一水管的一端连接有集水管。
作为本发明的一种优选技术方案，所述外层罐体和中层罐体之间形成有第一夹层，所述第一夹层为沉淀区，所述中层罐体和内层罐体形成有第二夹层，所述第二夹层为好氧区，所述内层罐体和竖向管之间形成有第三夹层，所述第三夹层为缺氧区。
作为本发明的一种优选技术方案，所述竖向管的内部贯穿连接有气体回流管，所述内层罐体的内部安装有分支气管。
作为本发明的一种优选技术方案，所述端部水管的一端连接有检测井，所述检测井的内部贯穿安装有排出管。
与现有技术相比，本发明能达到的有益效果是：
1、本发明设备通过定期将沉淀池的污泥排入污泥储留池而实现生物除磷，由于环境温度变化、原水浓度、水量不稳定等因素的影响，单靠生物法去除总磷很难实现稳定达标，通过在污水进入沉淀澄清池前的管路上配置了化学辅助除磷，使总磷实现可控性稳定达标；
2、本发明通过套叠形成的夹层内实现泥水分离，上清液进入下一级反应单元，大量沉淀下来的活性污泥重新回到内罐反应区参与生化反应，从而实现了MBR截留活性污泥、提高反应单元内污泥浓度的作用，污泥浓度可高达5000mg/L，系统内可维持较高的生物量，污染物去除能力显著提高；
3、本发明采用玻璃钢或HDPE材质，坚固耐用，使用寿命可达几十年，配套农村污水治理设备使用，净化罐使用期间无需更换设备，有利于节省使用成本。
（发明人：岳轩岩;李树琼;李娇;吴桂兰;杨安平;曹静;张伟;陈良钧;张永志）
