申请日2021.01.21
公开（公告）日2021.04.13
IPC分类号C02F3/28; C02F101/16; C02F101/10
摘要
一种集成式反硝化深床滤池，涉及污水处理技术领域。为解决现有的深床滤池面积较大，占用大量的污水厂用地，将大量的处理试剂注入到深床滤内部，无法使污水与处理试剂充分接触，导致脱氮除磷效果较差，不便于清理的问题。采用多个反硝化深床滤池并列布置，形成集成式反硝化深床滤池，将原有的大型的反硝化深床滤池分成多个小型的反硝化深床滤池，并将处理试剂分别的注入到小型的反硝化深床滤池中，保证每个小型的反硝化深床滤池中处理试剂的浓度，有效的将污水和处理试剂进行充分的接触，通过碳源投加间内的乙酸钠储罐，将碳源输送至反硝化深床滤池，增加污水中的碳浓度，从而达到更好的脱氮除磷效果。本发明适用于污水处理技术领域。
权利要求书

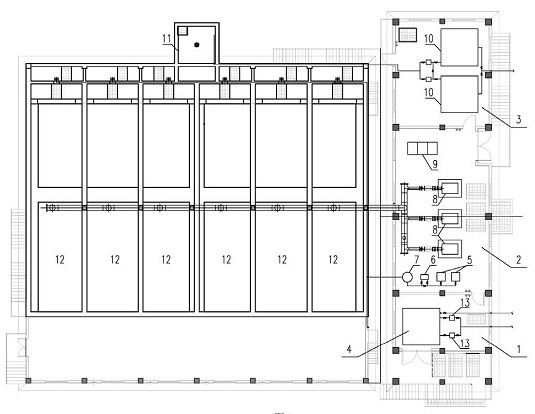

1.一种集成式反硝化深床滤池，其特征在于：包括n个反硝化深床滤池（12）、进水混合池（11）、加药间（1）、鼓风机房（2）和碳源投加间（3），n为正整数；
n个反硝化深床滤池（12）并列布置，反硝化深床滤池（12）的底部设有排放管道，排放管道沿圆周外表面设有n个排放支管，每个排放支管与反硝化深床滤池（12）底部的排放口连接，一排反硝化深床滤池（12）的附近处从左到右依次设有加药间（1）、鼓风机房（2）和碳源投加间（3），加药间（1）的输出端与加药管道的一端连接，加药管道的另一端与排放管道的一端连通设置，鼓风机房（2）的输出端与排风管道的一端连接，排风管道的另一端封闭，排风管道沿圆周外表面上设有n个通风支管，每个通风支管与反硝化深床滤池（12）的通风口连接，碳源投加间（3）的输出端与运输管道的一端连接，运输管道的另一端封闭，运输管道沿圆周外表面上设有n个运输支管，每个运输支管与反硝化深床滤池（12）的投放口连接，一排反硝化深床滤池（12）的一侧设有进水混合池（11），进水混合池（11）与反硝化深床滤池（12）连通设置。
2.根据权利要求1所述的一种集成式反硝化深床滤池，其特征在于：所述的每个反硝化深床滤池（12）上设有清洗单元；
所述的清洗单元包括驱动电机（12-1）、滚轮（12-2）、滑块（12-3）、传动轴（12-4）、矩形滑轨（12-5）、毛刷（12-6）、固定支架（12-7）和超声波发生器（12-8）；
反硝化深床滤池（12）的顶端设有矩形滑轨（12-5），且矩形滑轨（12-5）的每个弧形拐角处通过固定支架（12-7）与反硝化深床滤池（12）的顶部拐角处固定连接，滑块（12-3）内部两侧分别设有一个传动轴（12-4），每个传动轴（12-4）上设有一个滚轮（12-2），且滚轮（12-2）通过键槽与传动轴（12-4）固定连接，两个滚轮（12-2）之间设有矩形滑轨（12-5），滑块（12-3）的顶部设有驱动电机（12-1），其中一个传动轴（12-4）的顶端与驱动电机（12-1）的输出轴固定连接，其中一个传动轴（12-4）的底端面设有沉孔，毛刷（12-6）的顶部端面设有凸台，毛刷（12-6）顶部的凸台插入到其中一个传动轴（12-4）底端的沉孔内部，并通过销钉固定连接，反硝化深床滤池（12）内部底端的中央处设有一个超声波发生器（12-8）。
3.根据权利要求1所述的一种集成式反硝化深床滤池，其特征在于：所述的鼓风机房（2）和碳源投加间（3）之间设有配电柜（9），配电柜（9）用于对加药间（1）、鼓风机房（2）、碳源投加间（3）和超声波发生器进行供电。
4.根据权利要求3所述的一种集成式反硝化深床滤池，其特征在于：所述的加药间（1）包括次氯酸钠储罐（4）和加药泵（13），次氯酸钠储罐（4）的顶端的边缘处与盖子的一端铰接，次氯酸钠储罐（4）的侧面底部设有排放口，且排放口通过管道与加药泵（13）连接，加药泵（13）的输出端与加药管道的一端连接。
5.根据权利要求3所述的一种集成式反硝化深床滤池，其特征在于：所述的碳源投加间（3）内部设有乙酸钠储罐（10），乙酸钠储罐（10）底部的排放口通过管道与运输管道的一端连接，且乙酸钠储罐（10）底部的排放口处设有控制阀。
6.根据权利要求3所述的一种集成式反硝化深床滤池，其特征在于：所述的鼓风机房（2）包括鼓风机（8）、空压机（5）、冷干机（6）和储气罐（7）；空压机（5）的输出端通过排风管与冷干机（6）的输入端连接，冷干机（6）的输出端通过排风管与储气罐（7）的输入端连接，空压机（5）、冷干机（6）和储气罐（7）用于为反硝化深床滤池（12）内的气动阀门供气；鼓风机（8）的输出端通过排风管与排风管道的一端连接。
7.根据权利要求1所述的一种集成式反硝化深床滤池，其特征在于：所述的6≤n≤10。
8.根据权利要求1所述的一种集成式反硝化深床滤池，其特征在于：所述的排放管道的内径为20cm~40cm。
9.根据权利要求8所述的一种集成式反硝化深床滤池，其特征在于：所述的排放管道的内径为30cm。
10.根据权利要求4所述的一种集成式反硝化深床滤池，其特征在于：所述的次氯酸钠储罐（4）的容积为50L~150L。
说明书
一种集成式反硝化深床滤池
技术领域
本发明涉及污水处理技术领域，具体涉及一种集成式反硝化深床滤池。
背景技术
我国于2003年7月1日起开始实施《城镇污水处理厂污染物排放标准》GB18918-2002对污水处理厂出水BOD5、COD、SS、TN、NH3-N、TP以及大肠菌群数均有了更为严格的规定。我国现已建成的污水处理厂，多数采用传统活性污泥法，设备老化，目前均面临着达标改造问题。
目前，为贯彻《中华人民共和国水污染防治法》，加强对城镇污水处理厂建设和运行的管理，改善城镇水环境质量，我国各级环境保护部门普遍要求污水处理厂要严格执行《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准，要求城镇污水处理厂出水排入国家和省确定重点流域及湖泊、水库等封闭、半封闭水域时，执行一级标准的A标准。因此，完善现有污水处理工艺或者开发更加高效的污水处理新技术，对已建成的污水处理厂进行提标改造，成为广大环保人的当务之急。
深床滤池是普通活性污泥工艺之后，集物理过滤和生物膜氧化为一体的污水处理工艺，以物理过滤方式去除活性污泥为主体的SS污染物，同时建立更适宜的生物环境，完成生物反硝化脱氮，还可以同步进行微絮凝化学除磷。
综上所述，现有的深床滤池面积较大，占用大量的污水厂用地，将大量的处理试剂注入到深床滤内部，无法使污水与处理试剂充分接触，导致脱氮除磷效果较差，并且深床滤池在长时间使用后，深床滤池的内壁上残留大量的杂质，不便于清理的问题。
发明内容
本发明为解决现有的深床滤池面积较大，占用大量的污水厂用地，将大量的处理试剂注入到深床滤内部，无法使污水与处理试剂充分接触，导致脱氮除磷效果较差，并且深床滤池在长时间使用后，深床滤池的内壁上残留大量的杂质，不便于清理的问题，而提出一种集成式反硝化深床滤池。
本发明的一种集成式反硝化深床滤池，其组成包括n个反硝化深床滤池、进水混合池、加药间、鼓风机房和碳源投加间，n为正整数；
n个反硝化深床滤池并列布置，反硝化深床滤池的底部设有排放管道，排放管道沿圆周外表面设有n个排放支管，每个排放支管与反硝化深床滤池底部的排放口连接，一排反硝化深床滤池的附近处从左到右依次设有加药间、鼓风机房和碳源投加间，加药间的输出端与加药管道的一端连接，加药管道的另一端与排放管道的一端连通设置，鼓风机房的输出端与排风管道的一端连接，排风管道的另一端封闭，排风管道沿圆周外表面上设有n个通风支管，每个通风支管与反硝化深床滤池的通风口连接，碳源投加间的输出端与运输管道的一端连接，运输管道的另一端封闭，运输管道沿圆周外表面上设有n个运输支管，每个运输支管与反硝化深床滤池的投放口连接，一排反硝化深床滤池的一侧设有进水混合池，进水混合池与反硝化深床滤池连通设置；
进一步的，所述的每个反硝化深床滤池上设有清洗单元；所述的清洗单元包括驱动电机、滚轮、滑块、传动轴、矩形滑轨、毛刷、固定支架和超声波发生器；反硝化深床滤池的顶端设有矩形滑轨，且矩形滑轨的每个弧形拐角处通过固定支架与反硝化深床滤池的顶部拐角处固定连接，滑块内部两侧分别设有一个传动轴，每个传动轴上设有一个滚轮，且滚轮通过键槽与传动轴固定连接，两个滚轮之间设有矩形滑轨，滑块的顶部设有驱动电机，其中一个传动轴的顶端与驱动电机的输出轴固定连接，其中一个传动轴的底端面设有沉孔，毛刷的顶部端面设有凸台，毛刷顶部的凸台插入到其中一个传动轴底端的沉孔内部，并通过销钉固定连接，反硝化深床滤池内部底端的中央处设有一个超声波发生器；
进一步的，所述的鼓风机房和碳源投加间之间设有配电柜，配电柜用于对加药间、鼓风机房、碳源投加间和超声波发生器进行供电；
进一步的，所述的加药间包括次氯酸钠储罐和加药泵，次氯酸钠储罐的顶端的边缘处与盖子的一端铰接，次氯酸钠储罐的侧面底部设有排放口，且排放口通过管道与加药泵连接，加药泵的输出端与加药管道的一端连接；
进一步的，所述的碳源投加间内部设有乙酸钠储罐，乙酸钠储罐底部的排放口通过管道与运输管道的一端连接，且乙酸钠储罐底部的排放口处设有控制阀；
进一步的，所述的鼓风机房包括鼓风机、空压机、冷干机和储气罐；空压机的输出端通过排风管与冷干机的输入端连接，冷干机的输出端通过排风管与储气罐的输入端连接，空压机、冷干机和储气罐用于为反硝化深床滤池内的气动阀门供气；鼓风机的输出端通过排风管与排风管道的一端连接；
进一步的，6≤n≤10；
进一步的，所述的排放管道的内径为20cm~40cm；
进一步的，所述的排放管道的内径为30cm；
进一步的，所述的次氯酸钠储罐的容积为50L~150L；
进一步的，在使用时，污水通过进水混合池流入到多个反硝化深床滤池中，再通过加药间内的加药泵，将次氯酸钠储罐储存的次氯酸钠输送至反硝化深床滤池中；通过鼓风机房内的空压机、冷干机及储气罐为整座反硝化深床滤池内的所有气动阀门供气；通过鼓风机房内的鼓风机为反硝化深床滤池进行供气，完成滤池反冲洗；
配电柜用于对加药间、鼓风机房、碳源投加间和超声波发生器进行供电；通过碳源投加间内的乙酸钠储罐，将碳源输送至反硝化深床滤池，增加污水中的碳浓度，以此达到更好的脱氮除磷效果；
采用在每个反硝化深床滤池内部底端的中央处设有一个超声波发生器，反硝化深床滤池经过长时间的使用，将清洁的水通过进水混合池流入到多个反硝化深床滤池中，并将碳源投加间内的乙酸钠储罐，将碳源输送至反硝化深床滤池中，与水进行混合利用超声波将反硝化深床滤池内部上残留的杂质进行清除，将超声波发生器开启30分钟~60分钟，并且启动驱动电机，驱动电机带动传动轴转动，传动轴带动滚轮和毛刷转动，使滑块在矩形滑轨上移动，从而毛刷的边缘与反硝化深床滤池的内壁接触，当滑块在矩形滑轨上移动五到十遍后，方可完成反硝化深床滤池12的清理，完成清理后将反硝化深床滤池中的液体通过排放管道排除；长时间使用清洗单元后，可将毛刷进行替换；
替换毛刷时，将传动轴与毛刷顶部接触处的销钉取出，将毛刷顶部的凸台拔出传动轴底端的沉孔，并将新的毛刷顶部的凸台插入到其中一个传动轴底端的沉孔内部，并将销钉插入，此时完成更换。
本发明与现有技术相比具有以下有益效果：
本发明克服了现有技术的缺点，采用多个反硝化深床滤池并列布置，从而形成集成式反硝化深床滤池，将原有的大型的反硝化深床滤池分成多个小型的反硝化深床滤池，并将处理试剂分别的注入到小型的反硝化深床滤池中，保证每个小型的反硝化深床滤池中处理试剂的浓度，有效的将污水和处理试剂进行充分的接触，通过碳源投加间内的乙酸钠储罐，将碳源输送至反硝化深床滤池，增加污水中的碳浓度，从而达到更好的脱氮除磷效果；
采用在每个反硝化深床滤池内部底端的中央处设有一个超声波发生器，反硝化深床滤池经过长时间的使用，将清洁的水通过进水混合池流入到多个反硝化深床滤池中，并将碳源投加间内的乙酸钠储罐，将碳源输送至反硝化深床滤池中，与水进行混合利用超声波将反硝化深床滤池内部上残留的杂质进行清除，将超声波发生器开启30分钟~60分钟，并且启动驱动电机，驱动电机带动传动轴转动，传动轴带动滚轮和毛刷转动，使滑块在矩形滑轨上移动，从而毛刷的边缘与反硝化深床滤池的内壁接触，当滑块在矩形滑轨上移动五到十遍时，方可完成反硝化深床滤池的清理，此种方式便于清理。
（发明人：康凯;李钦;黄猛;韩远忠;谭瑜瑜;唐云帆;孙漪淇;孙玉石;许林媛）
