申请日2020.12.21
公开（公告）日2021.04.09
IPC分类号C02F9/02
摘要
本发明公开了一种便于排泥浆的污水处理装置，包括第一过滤箱体、滑动组件、第二排水管和储存箱，所述第一过滤箱体上固定有过滤清洁组件，所述第一过滤箱体下侧贯穿有第一排水口，所述第一排水管左侧与第三排水口相连通，所述第三排水口与第三过滤箱相连通，所述第五排水口下侧与第六排水口相连通，所述滑动组件滑动连接有过滤处理组件，所述第二排水管左侧与第一沉淀箱相连通，所述刮料组件与倾斜板贴合，所述第一沉淀箱和第二沉淀箱下侧均镶嵌有电动密封阀门。该便于排泥浆的污水处理装置，本发明可对第一次过滤产生的垃圾快速进行清理，可快速对第二次过滤时使用的过滤材料进行处理，可对产生的泥浆快速刮料，可防堵塞直接进行排料的优点。
权利要求书

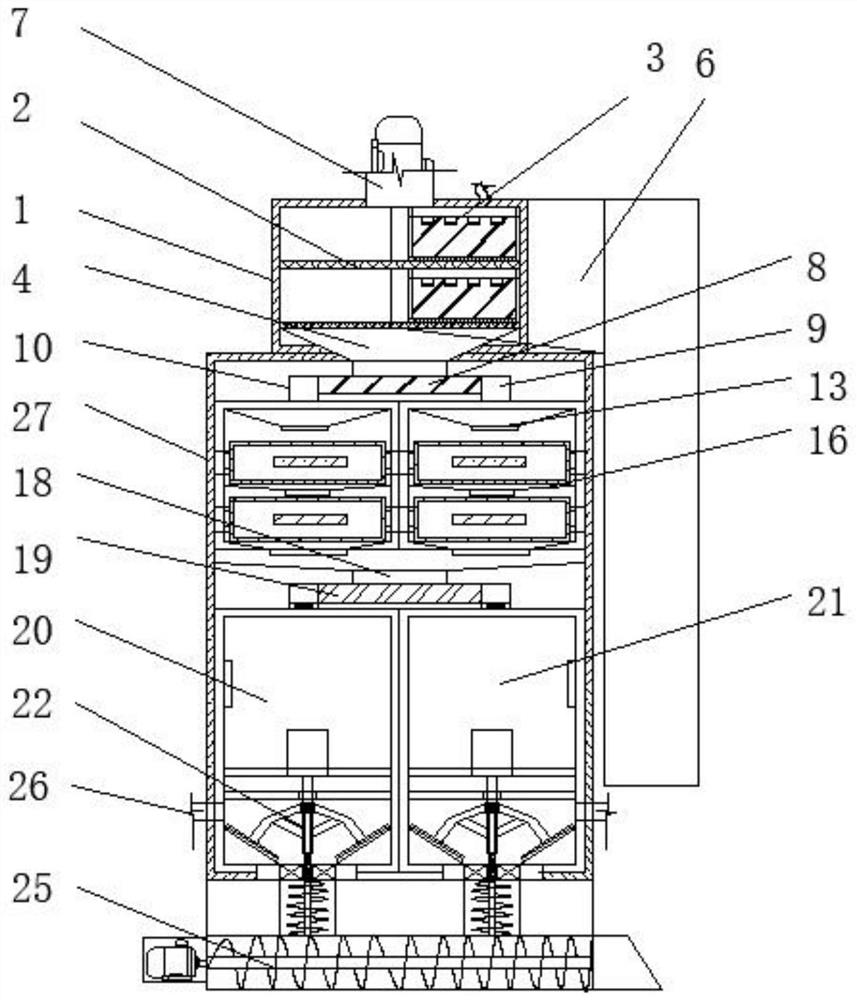

1.一种便于排泥浆的污水处理装置，包括第一过滤箱体(1)、滑动组件(14)、第二排水管(19)和储存箱(27)，其特征在于：
第一过滤箱体(1)，所述第一过滤箱体(1)上固定有过滤清洁组件(2)，且过滤清洁组件(2)上固定有清洗组件(3)，所述第一过滤箱体(1)下侧贯穿有第一排水口(4)，且第一过滤箱体(1)上侧贯穿有污水进水口(7)，同时第一排水口(4)下侧与第一排水管(8)相连通，所述第一排水管(8)左侧与第三排水口(10)相连通，且第一排水管(8)右侧与第二排水口(9)相连通，同时第二排水口(9)下侧与第二过滤箱(11)相连通，所述第三排水口(10)与第三过滤箱(12)相连通，且第三过滤箱(12)和第二过滤箱(11)内部上侧固定有导料槽(13)，同时第三过滤箱(12)和第二过滤箱(11)下侧贯穿有第五排水口(17)，所述第五排水口(17)下侧与第六排水口(18)相连通；
滑动组件(14)，所述滑动组件(14)滑动连接有过滤处理组件(15)，且过滤处理组件(15)下侧贯穿有第四排水口(16)；
第二排水管(19)，所述第二排水管(19)左侧与第一沉淀箱(20)相连通，且第二排水管(19)右侧与第二沉淀箱(21)相连通，同时第二沉淀箱(21)与第一沉淀箱(20)内壁上固定有刮料组件(22)，所述刮料组件(22)与倾斜板(23)贴合，所述第一沉淀箱(20)和第二沉淀箱(21)下侧均镶嵌有电动密封阀门(24)，且第一沉淀箱(20)和第二沉淀箱(21)下侧固定有排泥组件(25)；
储存箱(27)，所述储存箱(27)固定在第一过滤箱体(1)下侧，且储存箱(27)上贯穿有第三排水管(26)。
2.根据权利要求1所述的一种便于排泥浆的污水处理装置，其特征在于：所述过滤清洁组件(2)包括第一驱动电机(201)、转杆(202)、固定板(203)、清洁刷(204)和第一过滤网(205)，所述第一驱动电机(201)输出端转动连接有转杆(202)，且转杆(202)上固定有固定板(203)，同时固定板(203)下侧固定有清洁刷(204)，所述清洁刷(204)下侧与第一过滤网(205)贴合，且第一过滤网(205)固定在第一过滤箱体(1)内壁上，同时第一过滤网(205)上开设有杂质出料口(5)，所述杂质出料口(5)与排料管(6)相连通。
3.根据权利要求1所述的一种便于排泥浆的污水处理装置，其特征在于：所述清洗组件(3)包括进水管(301)、蓄水槽(302)和清洁喷头(303)，所述进水管(301)下侧与蓄水槽(302)相连通，且蓄水槽(302)下侧贯穿有清洁喷头(303)。
4.根据权利要求1所述的一种便于排泥浆的污水处理装置，其特征在于：所述滑动组件(14)包括滑道(1401)和滑块(1402)，所述滑道(1401)内滑动连接有滑块(1402)。
5.根据权利要求1所述的一种便于排泥浆的污水处理装置，其特征在于：所述过滤处理组件(15)包括抽拉盒(1501)、鹅卵石层(1502)、砂砾层(1503)、活性炭包层(1504)和活性炭过滤网(1505)，所述鹅卵石层(1502)、砂砾层(1503)、活性炭包层(1504)和活性炭过滤网(1505)均位于抽拉盒(1501)内部，且鹅卵石层(1502)位于砂砾层(1503)上侧，且砂砾层(1503)位于活性炭包层(1504)上侧，同时活性炭包层(1504)位于活性炭过滤网(1505)上侧。
6.根据权利要求1所述的一种便于排泥浆的污水处理装置，其特征在于：所述刮料组件(22)设置有两组，且两组刮料组件(22)对称设置。
7.根据权利要求6所述的一种便于排泥浆的污水处理装置，其特征在于：所述刮料组件(22)包括支撑板(2201)、第二驱动电机(2202)、支撑杆(2203)、第一连接杆(2204)和刮料板(2205)，所述支撑板(2201)上侧固定有第二驱动电机(2202)，且第二驱动电机(2202)输出端固定有支撑杆(2203)，所述支撑杆(2203)外壁上固定有第一连接杆(2204)，且第一连接杆(2204)上固定有刮料板(2205)。
8.根据权利要求1所述的一种便于排泥浆的污水处理装置，其特征在于：所述排泥组件(25)包括液压缸(2501)、固定杆(2502)、第一螺旋刀片(2503)、第一导料管(2504)、第二导料管(2505)、第三驱动电机(2506)和第二螺旋刀片(2507)，所述液压缸(2501)下侧通过活塞杆固定有固定杆(2502)，且固定杆(2502)下侧固定有第一螺旋刀片(2503)，同时第一螺旋刀片(2503)位于第一导料管(2504)内部，所述第一导料管(2504)下侧与第二导料管(2505)相连通，所述第三驱动电机(2506)输出端转动连接有第二螺旋刀片(2507)，且第二螺旋刀片(2507)位于第二导料管(2505)内部。
9.根据权利要求1所述的一种便于排泥浆的污水处理装置，其特征在于：所述储存箱(27)前侧固定有控制箱(28)。
说明书
一种便于排泥浆的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种便于排泥浆的污水处理装置。
背景技术
随着经济的不断发展，生活、建筑及其他污水大量产生，这样就需要使用污水处理装置，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理装置在使用时，过滤后较大的杂质不便于快速进行处理，并且用于废水处理过滤的砂石不便于后期进行清洁或者更换，同时污水处理装置产生的大量泥浆，需要人为对其进行清理，使用不便捷。
发明内容
本发明的目的在于提供一种便于排泥浆的污水处理装置，以解决上述背景技术中提出的现有的污水处理装置在使用时，过滤后较大的杂质不便于快速进行处理，并且用于废水处理过滤的砂石不便于后期进行清洁或者更换，同时污水处理装置产生的大量泥浆，需要人为对其进行清理，使用不便捷的问题。
为实现上述目的，本发明提供如下技术方案：一种便于排泥浆的污水处理装置，包括第一过滤箱体、滑动组件、第二排水管和储存箱，
第一过滤箱体，所述第一过滤箱体上固定有过滤清洁组件，且过滤清洁组件上固定有清洗组件，所述第一过滤箱体下侧贯穿有第一排水口，且第一过滤箱体上侧贯穿有污水进水口，同时第一排水口下侧与第一排水管相连通，所述第一排水管左侧与第三排水口相连通，且第一排水管右侧与第二排水口相连通，同时第二排水口下侧与第二过滤箱相连通，所述第三排水口与第三过滤箱相连通，且第三过滤箱和第二过滤箱内部上侧固定有导料槽，同时第三过滤箱和第二过滤箱下侧贯穿有第五排水口，所述第五排水口下侧与第六排水口相连通；
滑动组件，所述滑动组件滑动连接有过滤处理组件，且过滤处理组件下侧贯穿有第四排水口；
第二排水管，所述第二排水管左侧与第一沉淀箱相连通，且第二排水管右侧与第二沉淀箱相连通，同时第二沉淀箱与第一沉淀箱内壁上固定有刮料组件，所述刮料组件与倾斜板贴合，所述第一沉淀箱和第二沉淀箱下侧均镶嵌有电动密封阀门，且第一沉淀箱和第二沉淀箱下侧固定有排泥组件；
储存箱，所述储存箱固定在第一过滤箱体下侧，且储存箱上贯穿有第三排水管。
优选的，所述过滤清洁组件包括第一驱动电机、转杆、固定板、清洁刷和第一过滤网，所述第一驱动电机输出端转动连接有转杆，且转杆上固定有固定板，同时固定板下侧固定有清洁刷，所述清洁刷下侧与第一过滤网贴合，且第一过滤网固定在第一过滤箱体内壁上，同时第一过滤网上开设有杂质出料口，所述杂质出料口与排料管相连通。
优选的，所述清洗组件包括进水管、蓄水槽和清洁喷头，所述进水管下侧与蓄水槽相连通，且蓄水槽下侧贯穿有清洁喷头。
优选的，所述滑动组件包括滑道和滑块，所述滑道内滑动连接有滑块。
优选的，所述过滤处理组件包括抽拉盒、鹅卵石层、砂砾层、活性炭包层和活性炭过滤网，所述鹅卵石层、砂砾层、活性炭包层和活性炭过滤网均位于抽拉盒内部，且鹅卵石层位于砂砾层上侧，且砂砾层位于活性炭包层上侧，同时活性炭包层位于活性炭过滤网上侧。
优选的，所述刮料组件设置有两组，且两组刮料组件对称设置。
优选的，所述刮料组件包括支撑板、第二驱动电机、支撑杆、第一连接杆和刮料板，所述支撑板上侧固定有第二驱动电机，且第二驱动电机输出端固定有支撑杆，所述支撑杆外壁上固定有第一连接杆，且第一连接杆上固定有刮料板。
优选的，所述排泥组件包括液压缸、固定杆、第一螺旋刀片、第一导料管、第二导料管、第三驱动电机和第二螺旋刀片，所述液压缸下侧通过活塞杆固定有固定杆，且固定杆下侧固定有第一螺旋刀片，同时第一螺旋刀片位于第一导料管内部，所述第一导料管下侧与第二导料管相连通，所述第三驱动电机输出端转动连接有第二螺旋刀片，且第二螺旋刀片位于第二导料管内部。
优选的，所述储存箱前侧固定有控制箱。
与现有技术相比，本发明的有益效果是：该便于排泥浆的污水处理装置，
(1)本发明可对第一次过滤产生的垃圾快速进行清理，可快速对第二次过滤时使用的过滤材料进行处理，可对产生的泥浆快速刮料，可防堵塞直接进行排料的优点，在第一过滤网的作用下，可对其过滤体积较大的垃圾，在第一驱动电机的辅助作用下带动固定板和清洁刷转动，固定板带动垃圾移动，清洁刷可对第一过滤网清扫，最后垃圾通过杂质出料口进入排料管内部，并且在清洁喷头的辅助作用下就可对第一过滤网进行清洗，避免第一过滤网堵塞；
(2)本发明过滤处理组件设置有四组，四组过滤处理组件具有非常好的过滤效果，并且过滤处理组件可取出，鹅卵石层和砂砾层清洗后可循环使用，活性炭包层和活性炭过滤网可直接更换，合理进行工作，工作分配科学；
(3)本发明第一沉淀箱及第二沉淀箱可交换使用，延长废水沉淀时间，刮料板在第二驱动电机的辅助作用下对倾斜板上沉淀的泥浆进行处理，可将沉淀的泥浆处理更加彻底，不需要人为操作；
(4)本发明第一螺旋刀片在第二驱动电机的辅助作用下进行转动，这样可避免泥浆堵塞第一导料管，在第三驱动电机的辅助作用下第二螺旋刀片对进入第三排水管内的泥浆快速进行导料排料，操作简单，便捷。
（发明人：吴天月;葛来香）
