申请日2020.11.19
公开（公告）日2021.04.20
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本发明公开了一种新型污水氨氮去除反应器，属于污水处理设备技术领域，按照处理顺序依次包括包括格栅系统、进水系统、加药系统、一级反应池、二级反应池、一级沉淀池、二级沉淀池、出水系统、排泥系统，格栅系统，用于污水处理的第一道工序，去除可能堵塞氨氮去除反应器中水泵机组及管道阀门的较粗大悬浮物，并保证后续氨氮去除反应处理设施能正常运行；进水系统，包括进水的水泵机组以及进水的管道阀门。该新型污水氨氮去除反应器，通过将设备进行集成化设计，可以减少场地使用面积，提高污水的氨氮处理效率，设置双重的反应池以及沉淀池，能够大幅缩短污水的停留处理时间，从而提升该新型污水氨氮去除反应器的氨氮净化效率和效果。
权利要求书

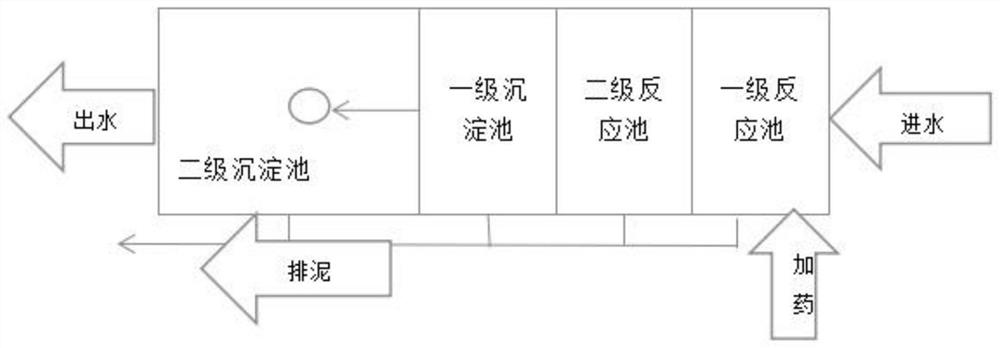

1.一种新型污水氨氮去除反应器，其特征在于，按照处理顺序依次包括包括格栅系统、进水系统、加药系统、一级反应池、二级反应池、一级沉淀池、二级沉淀池、出水系统、排泥系统；
格栅系统，用于污水处理的第一道工序，去除可能堵塞氨氮去除反应器中水泵机组及管道阀门的较粗大悬浮物，并保证后续氨氮去除反应处理设施能正常运行；
进水系统，包括进水的水泵机组以及进水的管道阀门，水泵机组以采用低功耗、大流量的单相潜水泵，稳定平衡一级反应池、二级反应池中的水流量；
加药系统，用于向一级反应池以及二级反应池中添加去氨氮的处理药剂，使得可以高效快速的去除污水中的氨氮成份，并配置有统计药物投放量的流量计，确保反应后的水质合格；
一级反应池、二级反应池，用于将待处理的污水与加药系统投放的处理药剂进行接触反应；
一级沉淀池、二级沉淀池，用于污水在经过一级反应池、二级反应池处理之后，以生化处理为主，利用微生物的新陈代谢作用将水中的有机物，氨磷类化合物转移到污泥中并通过污泥沉淀排出，进行氨氮的降解；
出水系统，包括出水的水泵机组以及出水的管道阀门，水泵机组以采用低功耗、大流量的单相潜水泵，稳定平衡一级沉淀池、二级沉淀池中的水流量；
排泥系统，用于将附着有水中的有机物，氨磷类化合物的污泥从氨氮去除反应器中进行排出。
2.根据权利要求1所述的一种新型污水氨氮去除反应器，其特征在于，所述格栅系统是由一组或多组相平行的金属栅条和框架组成，倾斜安装在进水的渠道里，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质，在污水处理中格栅系统选用回转式格栅。
3.根据权利要求1所述的一种新型污水氨氮去除反应器，其特征在于，所述加药系统中的处理药剂在投放时，应保证药剂用量和剩余量，必要时可根据检测结果调整投加量，及时补充药剂，确保该污水氨氮去除反应器出水的水质合格。
4.根据权利要求1所述的一种新型污水氨氮去除反应器，其特征在于，所述一级沉淀池、二级沉淀池利用附着生长于固体物表面的微生物，即生物膜来进行有机污水处理的方法，生物膜自滤料向外可分为厌气层、好气层、附着水层、运动水层。
5.根据权利要求1所述的一种新型污水氨氮去除反应器，其特征在于，所述一级沉淀池、二级沉淀池的曝气生物滤池内装填有高比表面积的颗粒填料，填料区高约为1.5m，以提供微生物膜生长的载体，污水由上向下或者由下往上流过滤料层。
6.根据权利要求4所述的一种新型污水氨氮去除反应器，其特征在于，所述生物膜是由高度密集的好氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类等组成的生态系统，其附着的固体介质为滤料或载体。
7.根据权利要求5所述的一种新型污水氨氮去除反应器，其特征在于，所述滤料层下部设有鼓风曝气，空气与污水逆向或同向接触，使污水中的有机物与填料表面的生物膜发生生化反应得以降解，填料同时起到物理过滤阻截作用。
8.根据权利要求5所述的一种新型污水氨氮去除反应器，其特征在于，所述填料需要观察是否有粘状感，同时观察水体微生物生长情况，直至填料上生长出一层橙黄色生物膜，方可连续向污水氨氮去除反应器输送污水，水量应逐步增加至设计水量。
9.根据权利要求4所述的一种新型污水氨氮去除反应器，其特征在于，所述的污水氨氮去除反应器若短期内不运行，可以采用风机设备进行间隙曝气，以保证微生物不死亡，方便下次运行开始时不必再重新培养微生物。
10.根据权利要求1所述的一种新型污水氨氮去除反应器，其特征在于，所述一级反应池、二级反应池在运行时，进水系统实现连续进水，出水系统实现间歇排水。
说明书
一种新型污水氨氮去除反应器
技术领域
本发明属于污水处理设备技术领域，具体为一种新型污水氨氮去除反应器。
背景技术
随着我国人口的快速增长及工业的加速发展，水环境问题成为越来越严重的全球性问题。中国作为世界上最大的发展中国家，对污水处理厂的排放标准也愈发严格。越来越多的污水处理厂响应国家号召，将排放标准由原先《城镇污水处理厂污染物排放标准》GB18918-2002中的一级B标准提升为一级A标准或者更高标准。但原有的处理工艺单元很多都无法满足提标要求。因此，为了提高污水处理能力，达到更高的排放标准，很多污水处理工艺、设备等均需要进行重新设计或者优化改进。
氨氮是我国水质监测中非常重要的一项水质指标，也是影响我国水质安全的重要问题。氨氮主要以游离氨(NH3)和铵离子(NH4+)的形式存在。与COD 一样，氨氮也会消耗水体中的溶解氧，恶化水质。另一方面，水体中的藻类以氨氮作为营养物质，过量的氨氮，很多情况下也伴有大量的磷，会致使藻类疯速增长，影响生态环境。
现有技术中，目前的污水氨氮去除反应器在运行时，污水停留处理时间过长，氨氮脱除性能有待提高，为此，我们提出了一种新型污水氨氮去除反应器来解决上述问题。
发明内容
针对现有技术的不足，本发明提供了一种新型污水氨氮去除反应器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种新型污水氨氮去除反应器，按照处理顺序依次包括包括格栅系统、进水系统、加药系统、一级反应池、二级反应池、一级沉淀池、二级沉淀池、出水系统、排泥系统；
格栅系统，用于污水处理的第一道工序，去除可能堵塞氨氮去除反应器中水泵机组及管道阀门的较粗大悬浮物，并保证后续氨氮去除反应处理设施能正常运行；
进水系统，包括进水的水泵机组以及进水的管道阀门，水泵机组以采用低功耗、大流量的单相潜水泵，稳定平衡一级反应池、二级反应池中的水流量；
加药系统，用于向一级反应池以及二级反应池中添加去氨氮的处理药剂，使得可以高效快速的去除污水中的氨氮成份，并配置有统计药物投放量的流量计，确保反应后的水质合格；
一级反应池、二级反应池，用于将待处理的污水与加药系统投放的处理药剂进行接触反应；
一级沉淀池、二级沉淀池，用于污水在经过一级反应池、二级反应池处理之后，以生化处理为主，利用微生物的新陈代谢作用将水中的有机物，氨磷类化合物转移到污泥中并通过污泥沉淀排出，进行氨氮的降解；
出水系统，包括出水的水泵机组以及出水的管道阀门，水泵机组以采用低功耗、大流量的单相潜水泵，稳定平衡一级沉淀池、二级沉淀池中的水流量；
排泥系统，用于将附着有水中的有机物，氨磷类化合物的污泥从氨氮去除反应器中进行排出。
进一步优化本技术方案，所述格栅系统是由一组或多组相平行的金属栅条和框架组成，倾斜安装在进水的渠道里，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质，在污水处理中格栅系统选用回转式格栅。
进一步优化本技术方案，所述加药系统中的处理药剂在投放时，应保证药剂用量和剩余量，必要时可根据检测结果调整投加量，及时补充药剂，确保该污水氨氮去除反应器出水的水质合格。
进一步优化本技术方案，所述一级沉淀池、二级沉淀池利用附着生长于固体物表面的微生物，即生物膜来进行有机污水处理的方法，生物膜自滤料向外可分为厌气层、好气层、附着水层、运动水层。
进一步优化本技术方案，所述一级沉淀池、二级沉淀池的曝气生物滤池内装填有高比表面积的颗粒填料，填料区高约为1.5m，以提供微生物膜生长的载体，污水由上向下或者由下往上流过滤料层。
进一步优化本技术方案，所述生物膜是由高度密集的好氧菌、厌氧菌、兼性菌、真菌、原生动物以及藻类等组成的生态系统，其附着的固体介质为滤料或载体。
进一步优化本技术方案，所述滤料层下部设有鼓风曝气，空气与污水逆向或同向接触，使污水中的有机物与填料表面的生物膜发生生化反应得以降解，填料同时起到物理过滤阻截作用。
进一步优化本技术方案，所述填料需要观察是否有粘状感，同时观察水体微生物生长情况，直至填料上生长出一层橙黄色生物膜，方可连续向污水氨氮去除反应器输送污水，水量应逐步增加至设计水量。
进一步优化本技术方案，所述的污水氨氮去除反应器若短期内不运行，可以采用风机设备进行间隙曝气，以保证微生物不死亡，方便下次运行开始时不必再重新培养微生物。
进一步优化本技术方案，所述一级反应池、二级反应池在运行时，进水系统实现连续进水，出水系统实现间歇排水。
与现有技术相比，本发明提供了一种新型污水氨氮去除反应器，具备以下有益效果：
该新型污水氨氮去除反应器，通过将设备进行集成化设计，可以减少场地使用面积，提高污水的氨氮处理效率，设置双重的反应池以及沉淀池，能够大幅缩短污水的停留处理时间，从而提升该新型污水氨氮去除反应器的氨氮净化效率和效果。
（发明人：陈文成;孙春领;王新洲;李彤彤;张立阳;郑记栓;万宗坦;韩振国;孙卫强;徐霞;李宁;周志霞;张胜龙;刘远声;魏京利;王新红;李玄涛;樊路遥）
