申请日2020.09.21
公开（公告）日2021.04.20
IPC分类号F23G5/033; F23G5/04; F23G5/50; F23G5/44
摘要
本实用新型属于垃圾焚烧处理技术领域，尤其为一种垃圾焚烧污水处理装置，包括箱体，所述箱体内安装有脱水桶，所述脱水桶内焊接有第一支撑柱，所述第一支撑柱上安装有湿度传感器，所述第一支撑柱上端套接有搅拌装置，所述搅拌装置上端安装有若干旋刀叶片，所述脱水桶外侧套接有外桶，所述箱体外侧安装有集水箱，所述集水箱上端安装有进水管，所述进水管上安装有冷凝器，所述箱体内侧安装有支撑架，所述支撑架上安装有旋转电机，所述脱水桶底端对称铰接有2个卸料门，所述卸料门下表面铰接有电动伸缩杆，所述箱体内支撑架下侧安装有焚烧室。本实用新型操作简单、适用性更广，节能环保，从而提高了该垃圾焚烧装置的实用性。
权利要求书

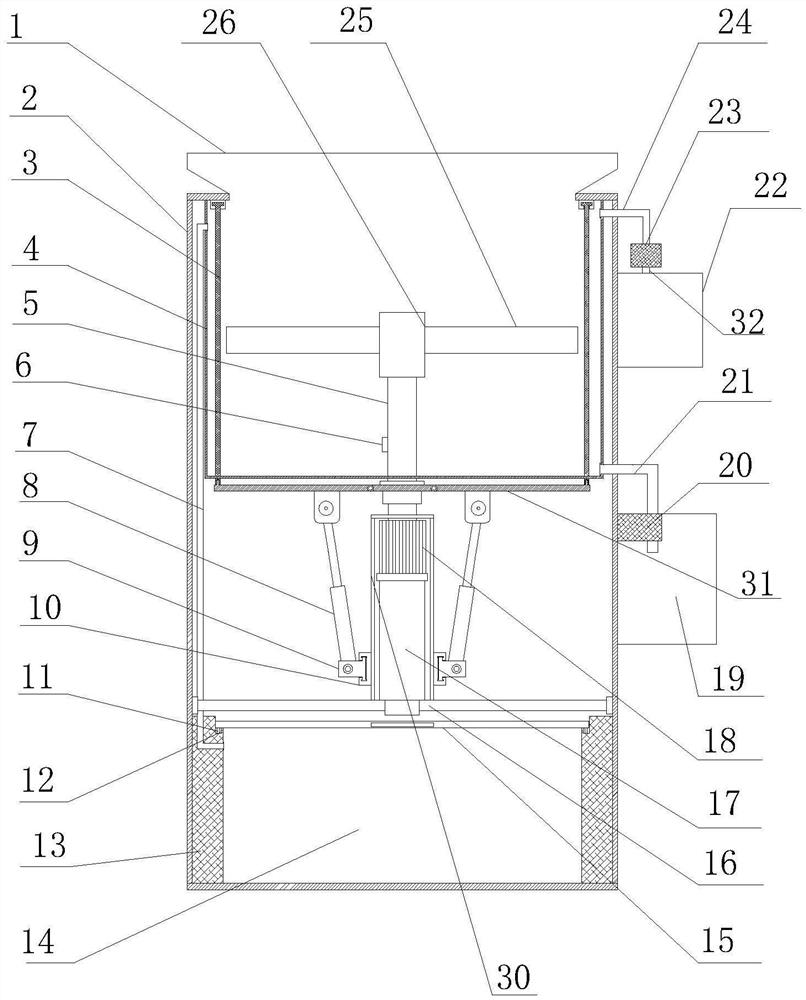

1.一种垃圾焚烧污水处理装置，包括箱体（2），其特征在于：所述箱体（2）内设置有脱水桶（3），所述脱水桶（3）内设置有第一支撑柱（5），所述第一支撑柱（5）上设置有湿度传感器（6），所述第一支撑柱（5）上端设置有搅拌装置（26），所述搅拌装置（26）上端设置有若干旋刀叶片（25），所述脱水桶（3）外侧设置有外桶（4），所述箱体（2）外侧设置有集水箱（22），所述集水箱（22）上端设置有进水管（32），所述进水管（32）上设置有冷凝器（23），所述冷凝器（23）上端设置有第一出气管（24），所述第一出气管（24）贯穿箱体（2）延伸至外桶（4）内侧，所述箱体（2）外侧设置有废料箱（19），所述废料箱（19）内设置有吸力电机（20），所述废料箱（19）上端设置有吸料管（21），所述吸料管（21）贯穿箱体（2）延伸至外桶（4）内侧，所述箱体（2）内侧设置有支撑架（16），所述支撑架（16）上设置有保护壳（30），所述保护壳（30）内支撑架（16）上设置有第二支撑柱（17），所述第二支撑柱（17）上端设置有旋转电机（18），所述旋转电机（18）的输出轴贯穿保护壳（30）和脱水桶（3）底端下表面连接，所述脱水桶（3）底端对称设置有2个卸料门（31），所述卸料门（31）下表面设置有电动伸缩杆（8），所述电动伸缩杆（8）下端设置有滑块（9），所述保护壳（30）外侧设置有环形轨道（10），所述滑块（9）设置在环形轨道（10）内，所述箱体（2）内支撑架（16）下侧设置有焚烧室（14），所述焚烧室（14）内对称设置有2个隔板（13），所述焚烧室（14）左侧隔板（13）上设置有第二出气管（7），所述第二出气管（7）贯穿隔板（13）延伸至外桶（4）内，所述隔板（13）上设置有滑槽（12），所述焚烧室（14）上端设置有密封门（15），所述密封门（15）下表面滑槽（12）上设置有若干滚轮（11），箱体（2）上端设置有进料口（1），所述箱体（2）上焚烧室（14）外侧设置有出料门（29），所述箱体（2）上设置有报警器（27），所述箱体（2）上设置有控制器（28），所述控制器（28）和电动伸缩杆（8）、旋转电机（18）、报警器（27）、湿度传感器（6）、吸力电机（20）、冷凝器（23）电性连接。
2.根据权利要求1所述的一种垃圾焚烧污水处理装置，其特征在于：所述隔板（13）表面设置有隔热层。
3.根据权利要求1所述的一种垃圾焚烧污水处理装置，其特征在于：所述脱水桶（3）上设置有多个脱水孔。
4.根据权利要求1所述的一种垃圾焚烧污水处理装置，其特征在于：所述吸料管（21）材质为塑料管。
5.根据权利要求1所述的一种垃圾焚烧污水处理装置，其特征在于：所述第一出气管（24）材质为铜管。
6.根据权利要求1所述的一种垃圾焚烧污水处理装置，其特征在于：所述滚轮（11）数量为4个且对称分布在密封门（15）下表面。
说明书
一种垃圾焚烧污水处理装置
技术领域
本实用新型涉及垃圾焚烧处理技术领域，尤其涉及一种垃圾焚烧污水处理装置。
背景技术
垃圾焚烧即通过适当的热分解、燃烧、熔融等反应，使垃圾经
过高温下的氧化进行减容，成为残渣或者熔融固体物质的过程，我国垃圾未严格施行分类回收，因此垃圾中水分含量较高，且垃圾在垃圾仓的存储过程中也会产生渗沥液，这些污水有机物含量高、成分复杂，危害极大。
但是，现有技术中，垃圾焚烧污水处理装置操作繁琐，以及在焚烧过程中经常出现焚烧不彻底，导致工作人员经常回炉填烧，造成工作效率低下，现有技术的垃圾焚烧处理装置都是污水直接排出，不能进行回收利用，以及在处理污水过程中没有实现资源的优化配置，经常造成能源的浪费，增加了处理成本，为此提出一种实用性高且节约能源、焚烧彻底、可回收利用水资源的垃圾焚烧污水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种垃圾焚烧污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种垃圾焚烧污水处理装置，包括箱体，所述箱体内安装有脱水桶，所述脱水桶内焊接有第一支撑柱，所述第一支撑柱上安装有湿度传感器，所述第一支撑柱上端套接有搅拌装置，所述搅拌装置上端安装有若干旋刀叶片，所述脱水桶外侧套接有外桶，所述箱体外侧安装有集水箱，所述集水箱上端安装有进水管，所述进水管上安装有冷凝器，所述冷凝器上端安装有第一出气管，所述第一出气管贯穿箱体延伸至外桶内侧，所述箱体外侧安装有废料箱，所述废料箱内安装有吸力电机，所述废料箱上端安装有吸料管，所述吸料管贯穿箱体延伸至外桶内侧，所述箱体内侧安装有支撑架，所述支撑架上安装有保护壳，所述保护壳内支撑架上焊接有第二支撑柱，所述第二支撑柱上端安装有旋转电机，所述旋转电机的输出轴贯穿保护壳和脱水桶底端下表面连接，所述脱水桶底端对称铰接有2个卸料门，所述卸料门下表面铰接有电动伸缩杆，所述电动伸缩杆下端铰接有滑块，所述保护壳外侧套接有环形轨道，所述滑块安装在环形轨道内，所述箱体内支撑架下侧安装有焚烧室，所述焚烧室内对称安装有2个隔板，所述焚烧室左侧隔板上安装有第二出气管，所述第二出气管贯穿隔板延伸至外桶内，所述隔板上安装有滑槽，所述焚烧室上端安装有密封门，所述密封门下表面滑槽上安装有若干滚轮，箱体上端安装有进料口，所述箱体上焚烧室外侧安装有出料门，所述箱体上安装有报警器，所述箱体上安装有控制器，所述控制器和电动伸缩杆、旋转电机、报警器、湿度传感器、吸力电机、冷凝器电性连接。
优选的，所述隔板表面安装有隔热层。
优选的，所述脱水桶上安装有多个脱水孔。
优选的，所述吸料管材质为塑料管。
优选的，所述第一出气管材质为铜管。
优选的，所述滚轮数量为4个且对称分布在密封门下表面。
与现有技术相比，本实用新型的有益效果是：
1.首先工作人员将垃圾从进料口倒入脱水桶，旋转电机在控制器的启动下高速旋转，进而带动脱水桶高速旋转，脱水桶内的垃圾在离心力的作用下不断将水分甩到外桶内，同时脱水桶内的搅拌装置将垃圾不断搅动，不仅可以加速脱水的时间，而且打碎的垃圾使下一步焚烧更彻底，当脱水到达一定的湿度时，湿度传感器就会向控制器发送信号，控制器首先通过报警器提醒工作人员将焚烧室上的密封门拉出，然后工作人员再通过控制器控制两个电动伸缩杆收缩，电动伸缩杆进一步带动卸料门向下翻转使脱水完成的垃圾卸进焚烧室，垃圾在焚烧室燃烧过程中产生大量的热气，热气通过通过第二出气管进入外桶内，热气带来的大量的热量使外桶内的水分快速蒸发形成水蒸气，水蒸气从第一出气管进入冷凝器，冷凝器通过制冷效果将水蒸气液化成蒸馏水并通过进水管流进集水箱，集水箱收集的水可以被回收利用，同时利用焚烧室带来的热量进行加热，节约能源，实现了资源的优化配置，而外桶内的水由于蒸发后在底部会有结晶沉淀，利用吸力电机可以将蒸发结晶沉淀吸入废料箱，以及焚烧室外侧开设的出料门可以将焚烧后产生的残渣清理出去，这样进一步提升了该装置的实用性。
2.本实用新型操作简单、使用方便，通过旋转电机使脱水桶产生离心力将垃圾中的水分甩到外桶，以及利用脱水桶内的搅拌装置将垃圾打碎，不仅大大提升了脱水效率，而且使焚烧更彻底，通过将焚烧室的热量引入外桶，使外桶内的水分蒸发，以及通过冷凝器液化水蒸气，不仅节约了能源，同时也实现了水资源的回收利用，通过吸力电机可以把蒸发结晶吸出进一步提升了该装置的实用性。总之该装置不仅节能环保，而且操作简单、适用性更广。
（发明人：李伟伟;张宜静）
