申请日2020.12.21
公开（公告）日2021.04.16
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种撬装式石油烃污染场地修复的污水处理装置，包括：机体、进水管道、出水管道、回收暂存池、隔油单元、电絮凝单元、气浮单元、生物处理单元、沉淀单元、中央控制单元。通过上述方式，本发明一种撬装式石油烃污染场地修复的污水处理装置，针对含有石油烃污染物的污水开发，采取集成化设计，结构简单，操作方便；对水体中的TPH污染物采用多种工艺协同运行，处理效果显著，可用于重度污染的石油烃污染场地污水或地下水处理中；不额外添加化学药剂，有效避免二次污染产生，还可兼用于地下水与淋洗或抽提废水的处理，提高整体效率，降低修复成本。
权利要求书
1.一种撬装式石油烃污染场地修复的污水处理装置，其特征在于，包括：机体、进水管道、出水管道、回收暂存池、隔油单元、电絮凝单元、气浮单元、生物处理单元、沉淀单元、中央控制单元，
所述隔油单元、电絮凝单元、气浮单元、生物处理单元、沉淀单元依次连接并设置于所述机体内，所述进水管道与所述隔油单元相连接，所述出水管道与所述沉淀单元相连接，所述回收暂存池设置于机体的底部，所述隔油单元和所述气浮单元与所述回收暂存池相连通，
所述隔油单元包括隔油池、隔油板、排油管、吸油泵，所述隔油板排列于所述隔油池内的上部与下部，所述排油管的一端与所述隔油池相连通，所述排油管的另一端与回收暂存池相连接，
所述电絮凝单元包括电絮凝池、电源、电极板，与电源相连接的所述电极板设置于所述电絮凝池中，
所述气浮单元包括气浮池、空压机、曝气装置、用于进行VOCs处理的活性炭滤罐、活性炭填料层、排气管、排渣管、排渣泵，所述空压机与所述曝气装置相连接，且所述曝气装置设置于所述气浮池的下部，所述气浮池的顶面有用于收集气体的集气罩，并通过气体管道与活性炭滤罐相连通，活性炭填料层设置于活性炭滤罐中，所述活性炭滤罐的末端设置有所述排气管，所述排渣管的一端与气浮池的上部相连通，另一端通排渣泵与排泥管相连接，
所述生物处理单元包括生物滤池以及设置于生物滤池内的生物填料层，所述沉淀单元包括沉淀池、沉淀斜板，沉淀池的底面与排泥管相连接，
所述中央控制单元通过传感器与各功能单元相连，通过阀门控制各单元运行控制与调节。
2.根据权利要求1所述的一种撬装式石油烃污染场地修复的污水处理装置，其特征在于，所述隔油池和所述电絮凝单元之间设置萃取池。
3.根据权利要求1所述的一种撬装式石油烃污染场地修复的污水处理装置，其特征在于，所述进水管道与所述隔油池的上部相连通。
4.根据权利要求1所述的一种撬装式石油烃污染场地修复的污水处理装置，其特征在于，所述电絮凝池通过第一连接管与所述隔油池相连通。
5.根据权利要求1所述的一种撬装式石油烃污染场地修复的污水处理装置，其特征在于，所述气浮池通过第二连接管与电絮凝池相连通，所述生物滤池的上部通过第三连接管与气浮池相连通。
6.根据权利要求1所述的一种撬装式石油烃污染场地修复的污水处理装置，其特征在于，所述沉淀池的上部通过第四连接管与所述生物滤池的下部相连接，使得与生物滤池相连接的第四连接管的端口位于生物填料层的下方。
7.根据权利要求1所述的一种撬装式石油烃污染场地修复的污水处理装置，其特征在于，所述沉淀池的底部设置有多个沉淀漏斗，所述沉淀漏斗的底面与所述排泥管道相连通。
8.根据权利要求1所述的一种撬装式石油烃污染场地修复的污水处理装置，其特征在于，所述气浮池上还连接有臭氧发生器。
说明书
一种撬装式石油烃污染场地修复的污水处理装置
技术领域
本发明涉及污染场地修复技术领域，特别是涉及一种撬装式石油烃污染场地修复的污水处理装置。
背景技术
石油烃（TPH）为土壤及地下水中最中常见的污染物之一。在污染场地修复中，往往将石油烃通过抽提或淋洗的方式转移到液相中，单独收集处理；对于地下水中的石油烃污染物，则普遍使用抽提-回注或原位生物修复技术。
但目前针对含石油烃污染水体的处理技术中，均存在一些不足，如污染物浓度较高时生物技术修复周期长、耐毒性差，不适用于严重污染地下水的修复；抽提-回注修复方式在处理时往往向地下水中的添加化学药剂，易造成二次污染。因此，如何高效处理含TPH污染物的污水，同时避免二次污染的产生，是污染场地修复过程中亟待解决的问题之一。
发明内容
本发明的目的在于解决目前污染场地修复中石油烃污水的处理问题，提供一种石油烃污水的处理方法。为实现上述目的，本发明采用的技术方案是：提供一种撬装式石油烃污染场地修复过程污水处理装置。
为解决上述技术问题，本发明采用的一个技术方案是：

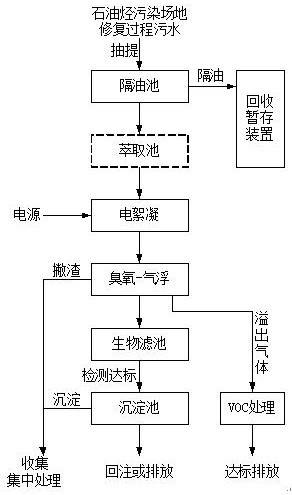

提供一种撬装式石油烃污染场地修复的污水处理装置，其包括：机体、进水管道、出水管道、回收暂存池、隔油单元、电絮凝单元、气浮单元、生物处理单元、沉淀单元、中央控制单元，
所述隔油单元、电絮凝单元、气浮单元、生物处理单元、沉淀单元依次连接并设置于所述机体内，所述进水管道与所述隔油单元相连接，所述出水管道与所述沉淀单元相连接，所述回收暂存池设置于机体的底部，所述隔油单元和所述气浮单元与所述回收暂存池相连通，
所述隔油单元包括隔油池、隔油板、排油管、吸油泵，所述隔油板排列于所述隔油池内的上部与下部，所述排油管的一端与所述隔油池相连通，所述排油管的另一端与回收暂存池相连接，
所述电絮凝单元包括电絮凝池、电源、电极板，与电源相连接的所述电极板设置于所述电絮凝池中，
所述气浮单元包括气浮池、空压机、曝气装置、用于进行VOCs处理的活性炭滤罐、活性炭填料层、排气管、排渣管、排渣泵，所述空压机与所述曝气装置相连接，且所述曝气装置设置于所述气浮池的下部，所述气浮池的顶面有用于收集气体的集气罩，并通过气体管道与活性炭滤罐相连通，活性炭填料层设置于活性炭滤罐中，所述活性炭滤罐的末端设置有所述排气管，所述排渣管的一端与气浮池的上部相连通，另一端通排渣泵与排泥管相连接，
所述生物处理单元包括生物滤池以及设置于生物滤池内的生物填料层，所述沉淀单元包括沉淀池、沉淀斜板，沉淀池的底面与排泥管相连接，
所述中央控制单元通过传感器与各功能单元相连，通过阀门控制各单元运行控制与调节。
在本发明一个较佳实施例中，所述隔油池和所述电絮凝单元之间设置萃取池。
在本发明一个较佳实施例中，所述进水管道与所述隔油池的上部相连通。
在本发明一个较佳实施例中，所述电絮凝池通过第一连接管与所述隔油池相连通。
在本发明一个较佳实施例中，所述气浮池通过第二连接管与电絮凝池相连通，所述生物滤池的上部通过第三连接管与气浮池相连通。
在本发明一个较佳实施例中，所述沉淀池的上部通过第四连接管与所述生物滤池的下部相连接，使得与生物滤池相连接的第四连接管的端口位于生物填料层的下方。
在本发明一个较佳实施例中，所述沉淀池的底部设置有多个沉淀漏斗，所述沉淀漏斗的底面与所述排泥管道相连通。
在本发明一个较佳实施例中，所述气浮池上还连接有臭氧发生器。
本发明的有益效果是：针对含有石油烃污染物的污水开发，采取集成化设计，结构简单，操作方便；对水体中的TPH污染物采用多种工艺协同运行，处理效果显著，可用于重度污染的石油烃污染场地污水或地下水处理中；不额外添加化学药剂，有效避免二次污染产生，还可兼用于地下水与淋洗或抽提废水的处理，提高整体效率，降低修复成本。
（发明人：黄海;赵雪瑞;田立斌;姜鸿喆;孙博成;滕东晔;刘露露;田华）
