申请日2020.07.16
公开（公告）日2021.03.23
IPC分类号C02F9/14; C02F3/00; C02F3/12; B01F7/18; B01D29/96
摘要
本实用新型属于污水处理技术领域，且公开了高负荷SMBR与电催化氧化一体化的工业污水处理装置，包括过滤箱、第二输送管、第三输送管和第四输送管，所述过滤箱的内部安装有过滤斗，所述过滤斗的内部两侧对称固定有固定块，所述固定块的外表壁开设有插槽，所述过滤斗的内部安装有滤网，本实用新型通过将传统平板式过滤结构改变成漏斗式的过滤结构，残渣可储存在滤网内，另外，通过固定块、插槽和插块的配合，实现了滤网的插设安装，在需要清理滤网内的残渣时，只需上提过滤斗内的滤网，将插块从插槽内提出取下滤网，而后将残渣倒出收集即可，处理残渣干净彻底，同时插设安装的滤网也便于其更换，方便省力。
权利要求书

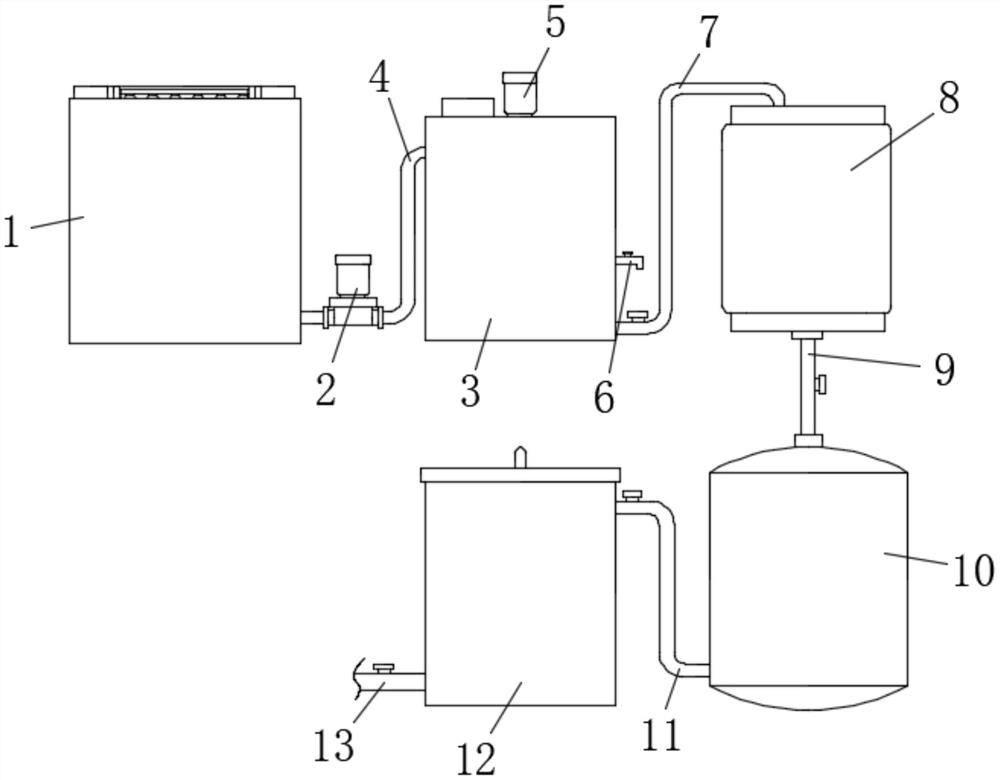

1.高负荷SMBR与电催化氧化一体化的工业污水处理装置，其特征在于：包括过滤箱(1)、第二输送管(7)、第三输送管(9)和第四输送管(11)，所述过滤箱(1)的内部安装有过滤斗(14)，所述过滤斗(14)的内部两侧对称固定有固定块(15)，所述固定块(15)的外表壁开设有插槽(17)，所述过滤斗(14)的内部安装有滤网(16)，所述滤网(16)的外表壁对称连接有与插槽(17)相适配的插块(22)，所述过滤箱(1)的侧壁底端通过管道连接有水泵(2)，所述水泵(2)的出水端连接有第一输水管(4)，所述第一输水管(4)远离水泵(2)的一端连接有调节箱(3)，所述调节箱(3)的顶端安装有电机(5)，所述电机(5)的输出端连接有搅拌杆(18)，所述搅拌杆(18)的外壁安装有搅拌叶片(19)，所述调节箱(3)的侧壁下端通过第二输送管(7)连接有SMBR反应器(8)，所述SMBR反应器(8)的底端通过第三输送管(9)连接有电催化氧化反应器(10)，所述电催化氧化反应器(10)的侧壁底端通过第四输送管(11)连接有吸附箱(12)，所述吸附箱(12)的侧壁底端连接有第五输送管(13)。
2.根据权利要求1所述的高负荷SMBR与电催化氧化一体化的工业污水处理装置，其特征在于：所述调节箱(3)的侧壁连接有取样管(6)，所述取样管(6)上安装有取样阀。
3.根据权利要求1所述的高负荷SMBR与电催化氧化一体化的工业污水处理装置，其特征在于：所述吸附箱(12)的内部安装有第一活性炭吸附层(20)和第二活性炭吸附层(21)，所述第一活性炭吸附层(20)位于第二活性炭吸附层(21)的上方。
4.根据权利要求1所述的高负荷SMBR与电催化氧化一体化的工业污水处理装置，其特征在于：所述吸附箱(12)的顶端盖设有箱盖，所述箱盖的顶端安装有提手。
5.根据权利要求1所述的高负荷SMBR与电催化氧化一体化的工业污水处理装置，其特征在于：所述第二输送管(7)、第三输送管(9)、第四输送管(11)和第五输送管(13)上均安装有蝶阀，所述蝶阀端部手轮的外表壁开设有防滑纹。
6.根据权利要求1所述的高负荷SMBR与电催化氧化一体化的工业污水处理装置，其特征在于：所述过滤箱(1)的内部底部倾斜固定有导流板。
说明书
高负荷SMBR与电催化氧化一体化的工业污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及高负荷SMBR与电催化氧化一体化的工业污水处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
但是目前现有针对工业污水的处理存在一定的缺陷，传统工业污水处理装置的过滤结构为固定安装，不易对过滤残渣进行收集清理，且不利于对过滤结构进行更换，此外，传统工业污水处理装置未设置调节污水PH的步骤，污水的PH多为酸性或者碱性，酸性或者碱性的污水通进反应器内，会加快反应器内部组件的腐蚀，缩短了反应器的使用寿命。
实用新型内容
本实用新型的目的在于提供高负荷SMBR与电催化氧化一体化的工业污水处理装置，以解决上述背景技术中提出传统过滤结构为固定安装，不易对过滤残渣进行收集和对过滤结构进行更换的问题，此外，未设置调节污水PH的步骤，酸性或碱性的污水会加快反应器腐蚀的问题。
为实现上述目的，本实用新型提供如下技术方案：高负荷SMBR与电催化氧化一体化的工业污水处理装置，包括过滤箱、第二输送管、第三输送管和第四输送管，所述过滤箱的内部安装有过滤斗，所述过滤斗的内部两侧对称固定有固定块，所述固定块的外表壁开设有插槽，所述过滤斗的内部安装有滤网，所述滤网的外表壁对称连接有与插槽相适配的插块，所述过滤箱的侧壁底端通过管道连接有水泵，所述水泵的出水端连接有第一输水管，所述第一输水管远离水泵的一端连接有调节箱，所述调节箱的顶端安装有电机，所述电机的输出端连接有搅拌杆，所述搅拌杆的外壁安装有搅拌叶片，所述调节箱的侧壁下端通过第二输送管连接有SMBR反应器，所述SMBR反应器的底端通过第三输送管连接有电催化氧化反应器，所述电催化氧化反应器的侧壁底端通过第四输送管连接有吸附箱，所述吸附箱的侧壁底端连接有第五输送管。
优选的，所述调节箱的侧壁连接有取样管，所述取样管上安装有取样阀。
优选的，所述吸附箱的内部安装有第一活性炭吸附层和第二活性炭吸附层，所述第一活性炭吸附层位于第二活性炭吸附层的上方。
优选的，所述吸附箱的顶端盖设有箱盖，所述箱盖的顶端安装有提手。
优选的，所述第二输送管、第三输送管、第四输送管和第五输送管上均安装有蝶阀，所述蝶阀端部手轮的外表壁开设有防滑纹。
优选的，所述过滤箱的内部底部倾斜固定有导流板。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型通过将传统平板式过滤结构改变成漏斗式的过滤结构，残渣可储存在滤网内，另外，通过固定块、插槽和插块的配合，实现了滤网的插设安装，在需要清理滤网内的残渣时，只需上提过滤斗内的滤网，将插块从插槽内提出取下滤网，而后将残渣倒出收集即可，处理残渣干净彻底，同时插设安装的滤网也便于其更换，方便省力。
(2)本实用新型通过增设调节箱，在将污水通入SMBR反应器之前先进行PH的检测，通过调节箱顶端的开口加入调节试剂，使污水的PH维持在7左右后，再将污水通入SMBR反应器内进行处理，能够有效保证SMBR反应器的正常功能,避免其被腐蚀，延长了其使用年限，其中，通过电机，搅拌杆和搅拌叶片的配合，可对污水进行搅拌，能够有效加快污水PH调节的效率。
（发明人：席萍;马艳辉;徐飞;金青海）
