申请日2020.08.21
公开（公告）日2021.04.16
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种用于畜牧养殖污水的预处理系统,包括蓄水池，上述蓄水池一侧设有化粪池，上述蓄水池与化粪池相连通，上述化粪池依次连通厌氧池、缺氧池、好氧池和沉淀池，上述沉淀池一侧设有污泥泵，上述污泥泵首端连通沉淀池底部，上述污泥泵末端连通厌氧池，上述沉淀池末端连通深度处理池，用于由深度处理池排放污水到常规处理设备中二次处理，期望优化现有常规的污水处理系统对于畜牧养殖污水处理效果低下，导致畜牧污水处理难度较大的问题。
权利要求书

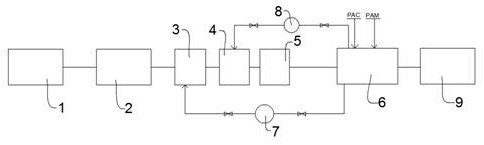

1.一种用于畜牧养殖污水的预处理系统,包括蓄水池（1），其特征在于：所述蓄水池（1）一侧设有化粪池（2），所述蓄水池（1）与化粪池（2）相连通，所述化粪池（2）依次连通厌氧池（3）、缺氧池（4）、好氧池（5）和沉淀池（6），所述沉淀池（6）一侧设有污泥泵（7）和水泵（8），所述污泥泵（7）首端连通沉淀池（6）底部，所述污泥泵（7）末端连通厌氧池（3），所述水泵（8）首端连通沉淀池（6）上部，所述水泵（8）末端连通缺氧池（4），所述沉淀池（6）末端连通深度处理池（9），用于由深度处理池（9）排放污水到常规处理设备中二次处理。
2.根据权利要求1所述的用于畜牧养殖污水的预处理系统，其特征在于：所述厌氧池（3）上端设有气体收集管（301），所述厌氧池（3）底部设有污泥坡（302），所述污泥坡（302）高处设有进水管（303），所述厌氧池（3）上部设有出水管（304），所述污泥坡（302）底部设有排泥管道（305），所述厌氧池（3）上端与污泥泵（7）的输送管道连通，用于由进水管（303）连通化粪池（2），用于由出水管（304）连通缺氧池（4）。
3.根据权利要求1所述的用于畜牧养殖污水的预处理系统，其特征在于：所述缺氧池（4）中设有搅拌器（401），所述缺氧池（4）下端与好氧池（5）下端相连通，所述好氧池（5）中设有生物填料（501），所述好氧池（5）底部设有曝气机（502），所述缺氧池（4）上方与水泵（8）的输送管道相连通。
4.根据权利要求3所述的用于畜牧养殖污水的预处理系统，其特征在于：所述缺氧池（4）与好氧池（5）一体设置，所述缺氧池（4）与好氧池（5）之间设有隔墙（503），所述隔墙（503）设有流通口（504）。
5.根据权利要求1所述的用于畜牧养殖污水的预处理系统，其特征在于：所述沉淀池（6）上放设有第一投料管（601）和第二投料管（602），用于由第一投料管（601）和第二投料管（602）分别投放PAC和PAM。
6.根据权利要求1所述的用于畜牧养殖污水的预处理系统，其特征在于：所述深度处理池（9）包括分隔板（901），所述分隔板（901）下端与深度处理池（9）底部留有流通间隙，所述分隔板（901）两端分别设置第一滤网（902）和第二滤网（903），所述深度处理池（9）入口和出口分别置于第一滤网（902）和第二滤网（903）上方，用于由第一滤网（902）进行初步过滤，用于由第二滤网（903）进行二次过滤。
7.根据权利要求1所述的用于畜牧养殖污水的预处理系统，其特征在于：所述化粪池（2）包括一级化粪池（201）、二级化粪池（202）和三级化粪池（203），所述一级化粪池（201）上端设置入口，所述一级化粪池（201）和二级化粪池（202）之间采用斜管连通，所述二级化粪池（202）和三级化粪池（203）之间采用斜管连通，所述三级化粪池（203）上部设置出口。
8.根据权利要求1所述的用于畜牧养殖污水的预处理系统，其特征在于：所述蓄水池（1）出口端设有电磁阀，所述蓄水池（1）设有液位传感器，所述液位传感器与电磁阀控制单元信号连接，用于由电磁阀控制单元根据液位传感器采集的液位信号释放蓄水池（1）中的污水。
说明书
用于畜牧养殖污水的预处理系统
技术领域
本实用新型涉及畜牧养殖环境处理，具体涉及一种用于畜牧养殖污水的预处理系统。
背景技术
目前市场上养殖污水处理设备主要应用领域在传统的集中式处理，该类设备存在占地面积大，建设所需大量的土地配套，建设费用昂贵，更为重要的是，一般的小型污水系统，在对污水进行处理后，其水质很难达到排放标准。
现有的养殖污水处理设备，一般是将畜牧养殖污水直接运输到污水处理站进行处理，一方面畜牧养殖污水的杂质含量较高，另一方面，污水站通常只能处理部分养殖污水，远远不能满足大量的养殖污水需要处理的情况。
同时，现有的养殖污水处理方式基本都是直接将养殖污水接入到污水处理系统中。由于现有的污水处理系统的处理能力是具有接纳限度的，使用常规的污水处理系统对畜牧污水直接进行处理，其污水中的害物质不能最大限度的被祛除，导致处理设备对污水处理效果不理想，导致现有污水处理系统对畜牧污水处理的难度较大，其排放的污水通常不达标或者达到最低标准度，因此，如何优化畜牧污水的处理方式，配合常规处理设备提高污水处理质量是值得研究的。
实用新型内容
本实用新型的目的在于提供一种用于畜牧养殖污水的预处理系统，以期望优化现有常规的污水处理系统对于畜牧养殖污水处理效果低下，导致畜牧污水处理难度较大的问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
一种用于畜牧养殖污水的预处理系统,包括蓄水池，上述蓄水池一侧设有化粪池，上述蓄水池与化粪池相连通，上述化粪池依次连通厌氧池、缺氧池、好氧池和沉淀池，上述沉淀池一侧设有污泥泵，上述污泥泵首端连通沉淀池底部，上述污泥泵末端连通厌氧池，上述沉淀池末端连通深度处理池，用于由深度处理池排放污水到常规处理设备中二次处理。
作为优选，上述厌氧池上端设有气体收集管，上述厌氧池底部设有污泥坡，上述污泥坡高处设有进水管，上述厌氧池上部设有出水管，上述污泥坡底部设有排泥管道，上述厌氧池上端与污泥泵的输送管道连通，用于由进水管连通化粪池，用于由出水管连通缺氧池。
作为优选，上述缺氧池中设有搅拌器，上述缺氧池下端与好氧池下端相连通，上述好氧池中设有生物填料，上述好氧池底部设有曝气机，上述缺氧池上方与水泵的输送管道相连通。
进一步的技术方案是，上述缺氧池与好氧池一体设置，上述缺氧池与好氧池之间设有隔墙，上述隔墙设有流通口。
作为优选，上述沉淀池上放设有第一投料管和第二投料管，用于由第一投料管和第二投料管分别投放PAC和PAM。
作为优选，上述深度处理池包括分隔板，上述分隔板下端与深度处理池底部留有流通间隙，上述分割板两端分别设置第一滤网和第二滤网，上述深度处理池入口和出口分别置于第一滤网和第二滤网上方，用于由第一滤网进行初步过滤，用于由第二滤网进行二次过滤。
作为优选，上述化粪池包括一级化粪池、二级化粪池和三级化粪池，上述一级化粪池上端设置入口，上述一级化粪池和二级化粪池之间采用斜管连通，上述二级化粪池和三级化粪池之间采用斜管连通，上述三级化粪池上部设置出口。
作为优选，上述蓄水池出口端设有电磁阀，上述蓄水池设有液位传感器，上述液位传感器与电磁阀控制单元信号连接，用于由电磁阀控制单元根据液位传感器采集的液位信号释放蓄水池中的污水。
与现有技术相比，本实用新型的有益效果至少是如下之一：
本实用新型可以建立在畜牧区，通过本实用新型对污水进行一次初步处理，再将污水投入现有污水处理系统中进行处理，降低现有污水处理系统的负担，同时污水中的害物质能够尽可能的被祛除。
本实用新型通过化粪池沉淀畜牧污水中的固体沉淀，降低固体沉淀对水质处理的影响因素，通过厌氧池、缺氧池和好氧池进行A2O工艺，将污水中的菌类进行了大量的繁殖，为后期的深度处理提供了大量的菌类和菌类生存环境。通过沉淀池将水体中大量的沉淀物质进行有效的沉淀，为后期的常规水处理奠定最有利的基础和可能性。
本实用新型通过深度处理池再次减低污水中的色度、重金属、消毒副产物、氯化有机物、农药、放射性有机物。
（发明人：曾晓松;程祎兰）
