申请日2021.01.19
公开（公告）日2021.04.13
IPC分类号C02F9/04; B01D53/04; B01D53/00; B01D53/76; C02F103/06
摘要
本发明公开了一种具有增氧功能的垃圾填埋场污水治理装置，包括底板、搅拌箱、过滤箱、吸附箱和治理箱，所述底板的顶部表面一侧设有搅拌箱，且搅拌箱的一侧位于底板的顶部表面设有过滤箱。有益效果：本发明通过第一电机带动第一转轴进行转动，使得第一转轴上的搅拌杆随着第一转轴同步进行转动，能够有效对搅拌箱中的污水进行均匀搅拌，在对搅拌箱中的污水搅拌的同时打开气泵，气泵通过进气管和进气口把搅拌箱中的臭气进行吸收，再通过连接管和输气口把臭气输送到吸附箱中，通过吸附箱中的第二活性炭吸附板对臭气进行初次吸附，再通过高臭氧UV紫外灯管对臭气进行处理，能够有效对臭气进行净化，便于除去污水中的臭气。
权利要求书

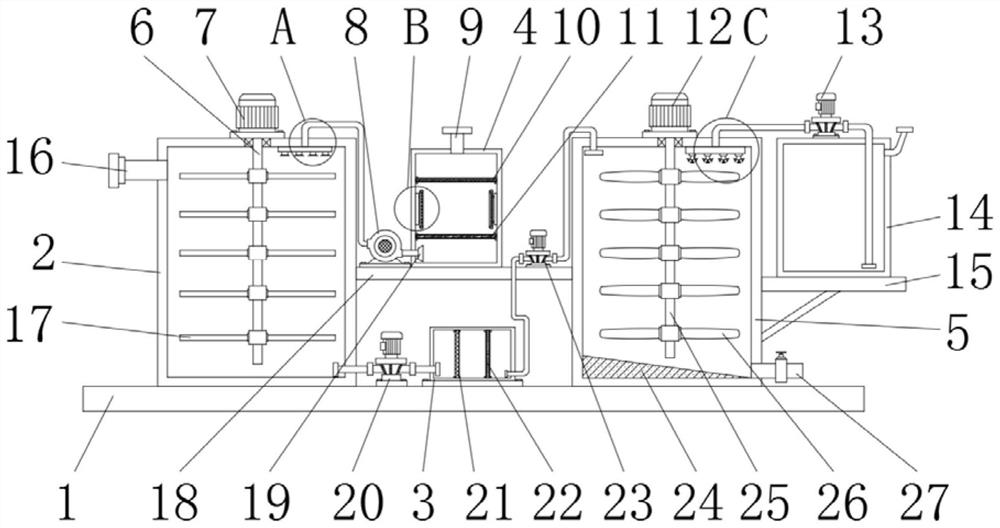

1.一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，包括底板(1)、搅拌箱(2)、过滤箱(3)、吸附箱(4)和治理箱(5)，所述底板(1)的顶部表面一侧设有搅拌箱(2)，且搅拌箱(2)的一侧位于底板(1)的顶部表面设有过滤箱(3)，所述过滤箱(3)的一侧设有治理箱(5)，且治理箱(5)和搅拌箱(2)之间设有固定板(18)，所述固定板(18)的顶部表面设有吸附箱(4)，所述搅拌箱(2)的顶部表面中间位置处安装有第一电机(7)，且第一电机(7)的输出端固定连接有第一转轴(6)，所述第一转轴(6)上安装有搅拌杆(17)，所述搅拌箱(2)的顶端下表面一侧设有进气口(30)，所述固定板(18)的顶部表面一侧安装有气泵(8)，且气泵(8)通过进气管(31)与进气口(30)连接，所述气泵(8)通过连接管与吸附箱(4)中的输气口(19)连接，所述吸附箱(4)的内部上方设有第一活性炭吸附板(10)，且第一活性炭吸附板(10)的下方位于吸附箱(4)的内壁两侧安装有高臭氧UV紫外灯管(32)，所述高臭氧UV紫外灯管(32)的下方设有第二活性炭吸附板(11)，所述吸附箱(4)的顶部表面中间位置处设有排气管(9)，所述底板(1)的顶部表面位于搅拌箱(2)和过滤箱(3)之间安装有第一水泵(20)，且第一水泵(20)通过第一抽水管与搅拌箱(2)连接，所述第一水泵(20)通过第一输水管与过滤箱(3)连接，所述过滤箱(3)的内部设有第一过滤网(21)，且第一过滤网(21)的一侧设有第二过滤网(22)，所述固定板(18)的顶部表面另一侧安装有第二水泵(23)，且第二水泵(23)通过第二抽水管与过滤箱(3)连接，所述第二水泵(23)通过第二输水管与治理箱(5)连接，所述治理箱(5)的顶部表面中间位置处安装有第二电机(12)，且第二电机(12)的输出端固定连接第二转轴(25)，所述第二转轴(25)上安装有搅拌叶(26)，所述治理箱(5)的顶端下表面一侧设有分水管(34)，且分水管(34)上安装有喷头(33)，所述治理箱(5)的一侧表面设有置物板(15)，且置物板(15)的顶部表面设有药剂箱(14)，所述药剂箱(14)的顶部表面安装有第三水泵(13)，且第三水泵(13)通过第三抽水管与药剂箱(14)连接，所述第三水泵(13)通过第三输水管与分水管(34)连接。
2.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述搅拌箱(2)的一侧表面上方设有进水管(16)。
3.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述搅拌箱(2)的前端表面设有第一观察窗(28)。
4.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述治理箱(5)的前端表面设有第二观察窗(29)。
5.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述治理箱(5)的一侧表面位于置物板(15)的下方设有排水管(27)，且排水管(27)上安装有控制阀。
6.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述第一电机(7)的输入端、第二电机(12)的输入端、第一水泵(20)的输入端、第二水泵(23)的输入端、第三水泵(13)的输入端、气泵(8)的输入端和高臭氧UV紫外灯管(32)的输入端均通过导线连接有控制面板，且控制面板通过导线与外部电源电性连接。
7.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述底板(1)的底部表面设有防滑纹(35)。
8.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述喷头(33)共设有多个，且多个喷头(33)均匀分布在分水管(34)上。
9.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述置物板(15)的底部表面设有连接杆，且连接杆的一端焊接在治理箱(5)的一侧表面上。
10.根据权利要求1所述的一种具有增氧功能的垃圾填埋场污水治理装置，其特征在于，所述治理箱(5)的底端上表面设有导料板(24)。
说明书
一种具有增氧功能的垃圾填埋场污水治理装置
技术领域
本发明涉及垃圾填埋场污水治理领域，具体来说，涉及一种具有增氧功能的垃圾填埋场污水治理装置。
背景技术
垃圾填埋场一般采用分层覆土填埋的方式对垃圾进行处理，堆积一层垃圾后再覆盖一层黄土，这样很容易降低垃圾的污染。垃圾掩埋有两种方式:倾倒--在地上挖一个露天的坑，将垃圾掩埋在坑中，坑周围群集着各种动物(老鼠和鸟类)。(这是大部分人对垃圾填埋场的概念)填埋--在地下或地面建造精心设计的设施，将垃圾与周围环境(地下水、空气和雨水)隔离。这种隔离是通过底部衬层和每天进行的土壤覆盖来实现的。卫生垃圾填埋--用一个粘土衬层把垃圾和环境隔离开来城市固体废物填埋--用一个合成(塑料)衬层把垃圾和环境隔离开来。垃圾填埋的目的是将垃圾掩埋起来，使其与地下水隔开、保持干燥且不与空气接触。在这样的条件下，垃圾就不会大量分解。垃圾填埋场不同于堆肥堆，后者的目的是使掩埋的垃圾迅速分解。
在垃圾填埋场中，往往会产生较多的污水，通常需要用到污水治理装置来对垃圾填埋场中的污水进行治理，然而现有的具有增氧功能的垃圾填埋场污水治理装置在使用时存在一定的局限性，如现有的具有增氧功能的垃圾填埋场污水治理装置不便于对污水中的臭气进行处理，直接排放的话容易对周围环境造成污染，且在对污水进行治理的过程中，还存在治理效果不理想的问题，极大降低了对污水的治理效果。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种具有增氧功能的垃圾填埋场污水治理装置，具备便于对污水中的臭气进行处理，且污水治理效果好的优点，进而解决上述背景技术中的问题。
(二)技术方案
为实现上述便于对污水中的臭气进行处理，且污水治理效果好的优点，本发明采用的具体技术方案如下：
一种具有增氧功能的垃圾填埋场污水治理装置，包括底板、搅拌箱、过滤箱、吸附箱和治理箱，所述底板的顶部表面一侧设有搅拌箱，且搅拌箱的一侧位于底板的顶部表面设有过滤箱，所述过滤箱的一侧设有治理箱，且治理箱和搅拌箱之间设有固定板，所述固定板的顶部表面设有吸附箱，所述搅拌箱的顶部表面中间位置处安装有第一电机，且第一电机的输出端固定连接有第一转轴，所述第一转轴上安装有搅拌杆，所述搅拌箱的顶端下表面一侧设有进气口，所述固定板的顶部表面一侧安装有气泵，且气泵通过进气管与进气口连接，所述气泵通过连接管与吸附箱中的输气口连接，所述吸附箱的内部上方设有第一活性炭吸附板，且第一活性炭吸附板的下方位于吸附箱的内壁两侧安装有高臭氧UV紫外灯管，所述高臭氧UV紫外灯管的下方设有第二活性炭吸附板，所述吸附箱的顶部表面中间位置处设有排气管，所述底板的顶部表面位于搅拌箱和过滤箱之间安装有第一水泵，且第一水泵通过第一抽水管与搅拌箱连接，所述第一水泵通过第一输水管与过滤箱连接，所述过滤箱的内部设有第一过滤网，且第一过滤网的一侧设有第二过滤网，所述固定板的顶部表面另一侧安装有第二水泵，且第二水泵通过第二抽水管与过滤箱连接，所述第二水泵通过第二输水管与治理箱连接，所述治理箱的顶部表面中间位置处安装有第二电机，且第二电机的输出端固定连接第二转轴，所述第二转轴上安装有搅拌叶，所述治理箱的顶端下表面一侧设有分水管，且分水管上安装有喷头，所述治理箱的一侧表面设有置物板，且置物板的顶部表面设有药剂箱，所述药剂箱的顶部表面安装有第三水泵，且第三水泵通过第三抽水管与药剂箱连接，所述第三水泵通过第三输水管与分水管连接。
进一步的，所述搅拌箱的一侧表面上方设有进水管。
进一步的，所述搅拌箱的前端表面设有第一观察窗。
进一步的，所述治理箱的前端表面设有第二观察窗。
进一步的，所述治理箱的一侧表面位于置物板的下方设有排水管，且排水管上安装有控制阀。
进一步的，所述第一电机的输入端、第二电机的输入端、第一水泵的输入端、第二水泵的输入端、第三水泵的输入端、气泵的输入端和高臭氧UV紫外灯管的输入端均通过导线连接有控制面板，且控制面板通过导线与外部电源电性连接。
进一步的，所述底板的底部表面设有防滑纹。
进一步的，所述喷头共设有多个，且多个喷头均匀分布在分水管上。
进一步的，所述置物板的底部表面设有连接杆，且连接杆的一端焊接在治理箱的一侧表面上。
进一步的，所述治理箱的底端上表面设有导料板。
(三)有益效果
与现有技术相比，本发明提供了一种具有增氧功能的垃圾填埋场污水治理装置，具备以下有益效果：
(1)、本发明通过第一电机带动第一转轴进行转动，使得第一转轴上的搅拌杆随着第一转轴同步进行转动，能够有效对搅拌箱中的污水进行均匀搅拌，便于加快污水中臭气发散的速度，在对搅拌箱中的污水搅拌的同时打开气泵，气泵通过进气管和进气口把搅拌箱中的臭气进行吸收，再通过连接管和输气口把臭气输送到吸附箱中，通过吸附箱中的第二活性炭吸附板对臭气进行初次吸附，再通过高臭氧UV紫外灯管对臭气进行处理，能够有效对臭气进行净化，处理过后再通过第一活性炭吸附板进行二次吸附，便于除去污水中的臭气，最后通过吸附箱上的排气管进行排放即可，便于对周围环境进行保护。
(2)、本发明通过打开第一水泵，第一水泵通过第一抽水管把搅拌箱中的污水通过第一输水管输送到过滤箱，再通过过滤箱中的第一过滤网和第二过滤网的配合使用，便于对污水中的杂质进行过滤，减少污水中的杂质对后续处理造成的影响，过滤完成后打开第二水泵，第二水泵通过第二抽水管把过滤箱中的污水通过第二输水管输送到治理箱即可，便于对污水的后续处理。
(3)、本发明通过第二电机带动第二转轴进行转动，使得第二转轴上的搅拌叶随着第二转轴同步进行转动，便于对治理箱中的污水进行搅拌，在搅拌的同时打开第三水泵，第三水泵通过第三抽水管把药剂箱中的药剂通过第三输水管输送给分水管，再通过分水管上的喷头喷出，使药剂充分与治理箱中的污水进行反应，便于对治理箱中的污水进行处理，有利于提高对污水的治理效果，当对污水处理完成后，打开排水管上的控制阀进行排放即可。
（发明人：郭群;刘誉菲）
