申请日2020.09.16
公开（公告）日2021.04.16
IPC分类号G01N1/14; G01N1/16; C02F1/40
摘要
本实用新型涉及污水处理领域，尤其涉及一种全自动环保型隔油提升设备，该设备设有便于工作人员取样的装置，便于对坑池污水进行分层取样。包括坑池，坑池一侧设有第一抽吸管，第一抽吸管上端部与油水分离装置相连接，第一抽吸管上设有抽吸泵，抽吸泵通过线路与控制系统相连接，所述的坑池一侧设有取样机构，取样机构包括抽风机，抽风机的进气口通过接头与第二抽吸管相连接，第二抽吸管右侧面从下往上排列设有下层取样组件和中层取样组件，下层取样组件和中层取样组件分别固定于立杆前侧面，立杆顶部呈尖头状，尖头上侧的立杆右侧面嵌有三角形的凹槽，中层取样组件上侧的立杆上可滑动设有上层取样组件。它操作简单，使用方便，适用于多种场所。
权利要求书
1.一种全自动环保型隔油提升设备，包括坑池，所述的坑池一侧设有第一抽吸管，所述的第一抽吸管上端部与油水分离装置相连接，第一抽吸管上设有抽吸泵，抽吸泵通过线路与控制系统相连接，其特征在于：所述的坑池一侧设有取样机构，所述的取样机构包括固定于坑池左侧上表面的抽风机，所述的抽风机的进气口通过接头与柔性的第二抽吸管相连接，第二抽吸管下端口封闭，第二抽吸管右侧面从下往上排列设有下层取样组件和中层取样组件，下层取样组件和中层取样组件分别固定于立杆前侧面，立杆顶部呈尖头状，尖头上侧的立杆右侧面嵌有三角形的凹槽，中层取样组件上侧的立杆上可滑动设有上层取样组件。
2.根据权利要求1所述的一种全自动环保型隔油提升设备，其特征在于：所述的下层取样组件和中层取样组件的结构相同，均包括矩形箱体，所述的矩形箱体右侧设有进料口，所述的进料口内端口处的矩形箱体内侧壁设有橡胶挡板，橡胶挡板上侧通过第一螺栓与矩形箱体右侧壁固定连接，矩形箱体左侧壁通过连接管与第二抽吸管相连接，所述的矩形箱体前侧设有矩形开口，矩形开口外侧设有橡胶封盖，橡胶封盖四角分别通过第二螺栓与矩形箱体固定连接。
3.根据权利要求1所述的一种全自动环保型隔油提升设备，其特征在于：所述的凹槽为直角三角形结构，第一直角边与立杆右侧面平行，第二直角边位于底部，从外侧面向左延伸，第二直角边内端部与第一直角边上端部连接形成斜边。
4.根据权利要求1所述的一种全自动环保型隔油提升设备，其特征在于：所述的上层取样组件包括滑动套置于立杆上的套环，套环左右两侧分别固定设有横板，所述的横板底面分别固定设有海绵块。
5.根据权利要求4所述的一种全自动环保型隔油提升设备，其特征在于：所述的海绵块整体呈长方体状，上表面通过粘扣带与横板底面相连接。
6.根据权利要求2所述的一种全自动环保型隔油提升设备，其特征在于：所述的橡胶封盖内表面分别粘接有橡胶垫。
说明书
一种全自动环保型隔油提升设备
技术领域
本实用新型涉及污水处理领域，具体为一种全自动环保型隔油提升设备。
背景技术
随着科技的进步，社会的发展，我国的水处理技术得到了快速的发展，随之而来的是污水处理技术的快速发展。对日常油污废水处理过程中，其中一种全自动环保隔油提升设备，其结构包括坑池，所述的坑池一层设有抽吸管，所述的抽吸管上端部与油水分离装置相连接，抽吸管上设有抽吸泵，抽吸泵通过线路与控制系统相连接，整体可实现全自动运行。但是，其坑池中没有设置便于工作人员取样的装置，不利于提高使用的便利性。
实用新型内容
针对现有技术的不足，本实用新型提供了一种全自动环保型隔油提升设备，该设备设有便于工作人员取样的装置，便于对坑池污水进行分层取样，有效解决背景技术中提出的问题。

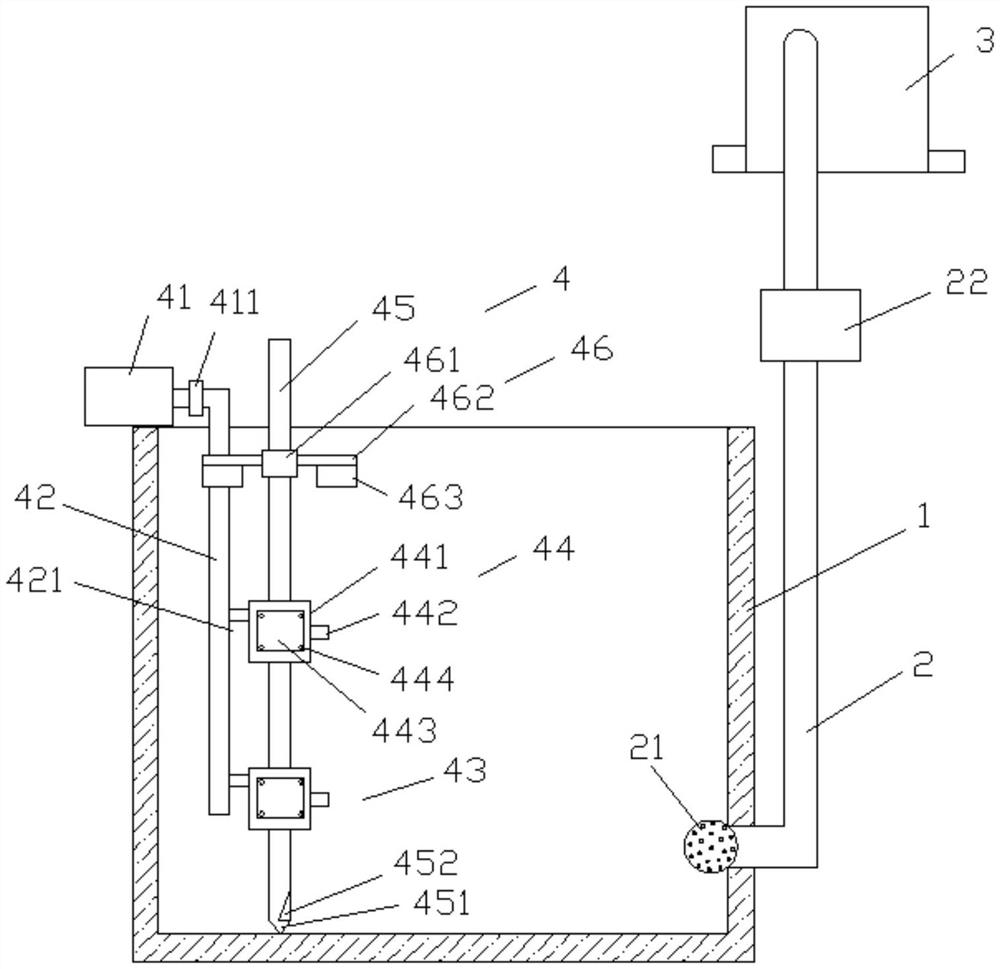

为实现上述目的，本实用新型提供如下技术方案：一种全自动环保型隔油提升设备，包括坑池，所述的坑池一侧设有第一抽吸管，所述的第一抽吸管上端部与油水分离装置相连接，第一抽吸管上设有抽吸泵，抽吸泵通过线路与控制系统相连接，其特征在于：所述的坑池一侧设有取样机构，所述的取样机构包括固定于坑池左侧上表面的抽风机，所述的抽风机的进气口通过接头与柔性的第二抽吸管相连接，第二抽吸管下端口封闭，第二抽吸管右侧面从下往上排列设有下层取样组件和中层取样组件，下层取样组件和中层取样组件分别固定于立杆前侧面，立杆顶部呈尖头状，尖头上侧的立杆右侧面嵌有三角形的凹槽，中层取样组件上侧的立杆上可滑动设有上层取样组件。
优选的，所述的下层取样组件和中层取样组件的结构相同，均包括矩形箱体，所述的矩形箱体右侧设有进料口，所述的进料口内端口处的矩形箱体内侧壁设有橡胶挡板，橡胶挡板上侧通过第一螺栓与矩形箱体右侧壁固定连接，矩形箱体左侧壁通过连接管与第二抽吸管相连接，所述的矩形箱体前侧设有矩形开口，矩形开口外侧设有橡胶封盖，橡胶封盖四角分别通过第二螺栓与矩形箱体固定连接。
优选的，所述的凹槽为直角三角形结构，第一直角边与立杆右侧面平行，第二直角边位于底部，从外侧面向左延伸，第二直角边内端部与第一直角边上端部连接形成斜边。
优选的，所述的上层取样组件包括滑动套置于立杆上的套环，套环左右两侧分别固定设有横板，所述的横板底面分别固定设有海绵块。
优选的，所述的海绵块整体呈长方体状，上表面通过粘扣带与横板底面相连接。
优选的，所述的橡胶封盖内表面分别粘接有橡胶垫。
与现有技术相比，本实用新型提供了一种全自动环保型隔油提升设备，具备以下有益效果：
1.本实用新型通过所述的抽风机的进气口通过接头与柔性的抽吸管相连接，抽吸管下端口封闭，抽吸管右侧面从下往上排列设有下层取样组件和中层取样组件，下层取样组件和中层取样组件分别固定于立杆前侧面，立杆顶部呈尖头状，尖头上侧的立杆右侧面嵌有三角形的凹槽，中层取样组件上侧的立杆上可滑动设有上层取样组件，使用时，下层取样组件、中层取样组件和上层取样组件可以分别对污水下层、中层和上层分别进行取样，底部的凹槽可以对坑池底部沉淀的固体污物进行取样，从而方便工作人员的取样操作，有效解决背景技术中提出的问题。
2.本实用新型通过矩形箱体右侧设有进料口，所述的进料口内端口处的矩形箱体内侧壁设有橡胶挡板，橡胶挡板上侧通过第一螺栓与矩形箱体右侧壁固定连接，矩形箱体左侧壁通过连接管与第二抽吸管相连接，所述的矩形箱体前侧设有矩形开口，矩形开口外侧设有橡胶封盖，橡胶封盖四角分别通过第二螺栓与矩形箱体固定连接，使用时，通过第二抽吸管的抽吸作用，使得矩形箱体内产生负压，使得橡胶挡板打开，进而使得污水进入矩形箱体，完成取样操作，整个取样过程需要开启抽风机20秒，完成后可以通过接头拆卸第二抽吸管，之后可以将立杆取出，通过打开橡胶封盖，可以分别对样品进行取样。
3.本实用新型通过凹槽为直角三角形结构，第一直角边与立杆右侧面平行，第二直角边位于底部，从外侧面向左延伸，第二直角边内端部与第一直角边上端部连接形成斜边，使用时，三角形的凹槽可以对固体的污物起到暂存作用。
4.本实用新型通过上层取样组件包括滑动套置于立杆上的套环，套环左右两侧分别固定设有横板，所述的横板底面分别固定设有海绵块，使用时，插置立杆时，海绵块可以漂浮在污水上表面，可以对上层的污水和浮油起到吸附取样作用。
（发明人：钟东琴）
