申请日2020.12.15
公开（公告）日2021.04.09
IPC分类号B01D33/03; B01D33/58; B02C18/14; B02C18/24
摘要
本发明公开了一种工业污水过滤处理设备，包括工业污水过滤箱组件，所述工业污水过滤箱组件的下方设置有支撑底机架组件，通过进水斗驱动电机带动破碎转动轴杆和破碎刀片的转动，实现工业污水内部大颗粒物的破碎处理，通过工业污水过滤箱组件的倾斜式弹性上下震动和半圆型过滤筛的筛滤对工业污水进行过滤，过滤后的小颗粒物通过工业污水过滤箱组件的倾斜式震动和滤出物输料螺旋轴杆的转动输送至滤出物出料口管内，过滤后的工业水通过出水口管排出，通过工业污水过滤箱组件的倾斜式弹性上下震动，加速工业污水在半圆型过滤筛的过滤，避免过滤物在半圆型过滤筛的堆积和堵塞，同时加速过滤物的向下输出。
权利要求书

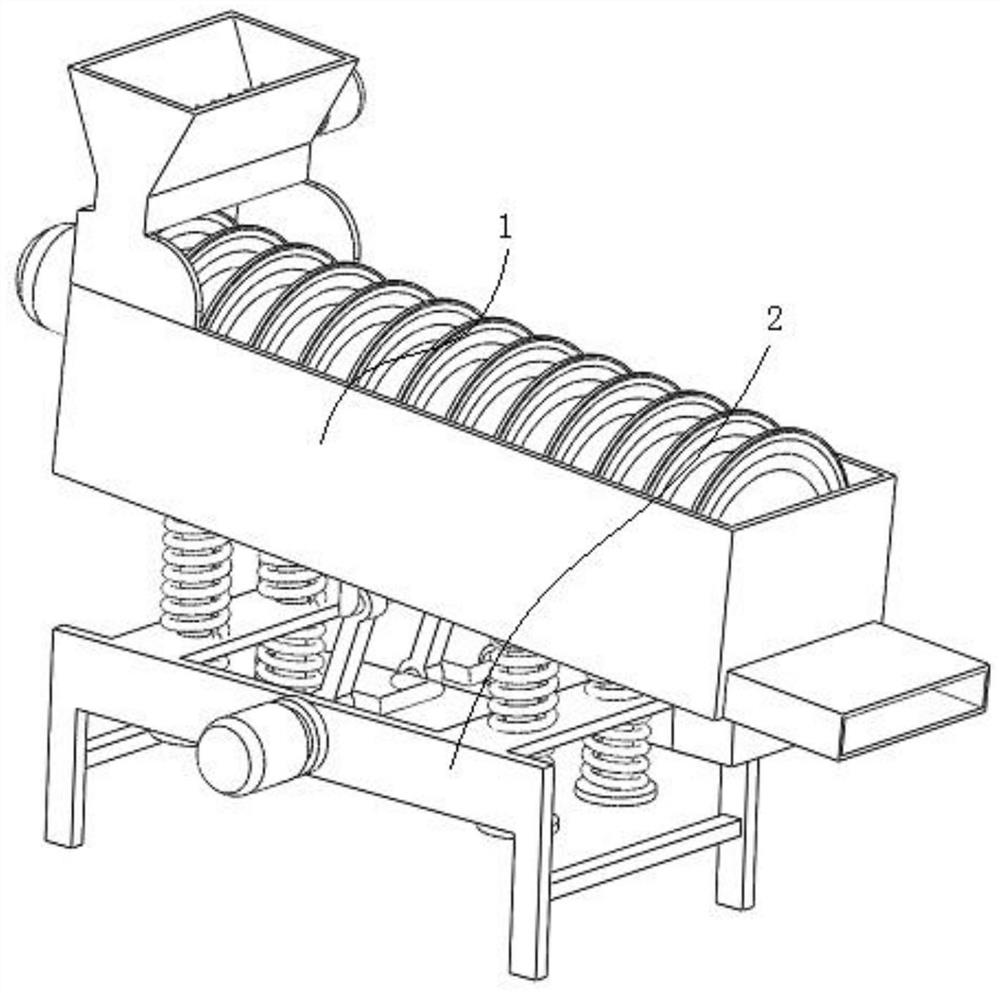

1.一种工业污水过滤处理设备，包括工业污水过滤箱组件(1)，其特征在于：所述工业污水过滤箱组件(1)的下方设置有支撑底机架组件(2)；
所述工业污水过滤箱组件(1)包括长方型污水过滤箱(101)，所述长方型污水过滤箱(101)内部箱体的底部固定设置有半圆型过滤筛(102)，且长方型污水过滤箱(101)的内部通过轴承座转动设置有半圆型过滤筛(102)，所述长方型污水过滤箱(101)的一端固定设置有驱动半圆型过滤筛(102)转动的螺旋轴杆驱动电机(104)，且长方型污水过滤箱(101)一端的底部固定设置有出水口管(105)，所述长方型污水过滤箱(101)靠近螺旋轴杆驱动电机(104)一端的顶部固定设置有工业污水进水斗(106)，所述工业污水进水斗(106)的内部通过轴承座转动设置有破碎转动轴杆(108)，且工业污水进水斗(106)的一侧固定设置有驱动破碎转动轴杆(108)转动的进水斗驱动电机(107)，所述破碎转动轴杆(108)上固定设置有破碎刀片(109)，所述半圆型过滤筛(102)一端的底部贯穿固定设置有滤出物出料口管(111)，所述滤出物出料口管(111)固定贯穿长方型污水过滤箱(101)靠近出水口管(105)一端的箱体，所述长方型污水过滤箱(101)底端面一端箱体的两侧均固定设置有长支撑臂滑杆(112)，且长方型污水过滤箱(101)底端面另一端箱体的两侧均固定设置有短支撑臂滑杆(116)，所述长方型污水过滤箱(101)底端面的中部箱体上固定设置有U型固定轴杆(110)，所述长支撑臂滑杆(112)的底部固定设置有第一限位圆盘(115)，且长支撑臂滑杆(112)上套设有第一震动弹簧(113)和第二震动弹簧(114)，所述短支撑臂滑杆(116)的底部固定设置有第二限位圆盘(119)，且短支撑臂滑杆(116)上套设有第一震动弹簧(117)和第二震动弹簧(118)；
所述支撑底机架组件(2)包括支撑底座机架(201)，所述支撑底座机架(201)顶部的两端均固定设置有支撑横板(202)，所述支撑横板(202)的两侧均开设有贯通滑孔(203)，所述支撑底座机架(201)的中部通过轴承座转动设置有拐轴杆(204)，所述拐轴杆(204)上设置有两根上下摆动臂杆(206)，所述上下摆动臂杆(206)的两端均固定设置有转动套管(207)，且上下摆动臂杆(206)的底部通过转动套管(207)转动套设在拐轴杆(204)的拐弯处轴杆上，所述支撑底座机架(201)中部板体的外部固定设置有驱动拐轴杆(204)转动的轴杆驱动电机(205)；
所述工业污水过滤箱组件(1)和支撑底机架组件(2)装配使用时，所述长支撑臂滑杆(112)和短支撑臂滑杆(116)的杆体均通过贯通滑孔(203)与支撑横板(202)的板体贯穿式上下移动滑动连接，所述第一震动弹簧(113)的顶端抵触在长方型污水过滤箱(101)的底端面箱体上，且第一震动弹簧(113)的底端抵触在支撑横板(202)的板体上，所述短支撑臂滑杆(116)的顶端抵触在长方型污水过滤箱(101)的底端面箱体上，且短支撑臂滑杆(116)的底端抵触在支撑横板(202)的板体上，所述第二震动弹簧(114)的底端抵触在出水口管(105)上，且第二震动弹簧(114)的顶端抵触在支撑横板(202)的板体上，所述第二震动弹簧(118)的底端抵触在第二限位圆盘(119)上，且第二震动弹簧(118)的顶端抵触在支撑横板(202)的板体上，两根所述上下摆动臂杆(206)的顶部臂体通过转动套管(207)转动套设在U型固定轴杆(110)的轴杆上。
2.根据权利要求1所述的一种工业污水过滤处理设备，其特征在于：通过所述长支撑臂滑杆(112)和短支撑臂滑杆(116)的支撑，使得所述工业污水过滤箱组件(1)倾斜式设置在支撑底机架组件(2)的正上方。
3.根据权利要求1所述的一种工业污水过滤处理设备，其特征在于：通过所述第一震动弹簧(113)、第二震动弹簧(114)、第一震动弹簧(117)和第二震动弹簧(118)的弹性顶紧，使得所述工业污水过滤箱组件(1)倾斜式弹性震动设置在支撑底机架组件(2)的正上方。
4.根据权利要求1所述的一种工业污水过滤处理设备，其特征在于：通过所述轴杆驱动电机(205)带动拐轴杆(204)的转动，通过所述拐轴杆(204)、上下摆动臂杆(206)、转动套管(207)和U型固定轴杆(110)之间的联动配合，使得所述工业污水过滤箱组件(1)在支撑底机架组件(2)的正上方倾斜式弹性上下震动。
5.根据权利要求1所述的一种工业污水过滤处理设备，其特征在于：外部的工业污水通过所述工业污水进水斗(106)添加到长方型污水过滤箱(101)内，通过所述进水斗驱动电机(107)带动破碎转动轴杆(108)和破碎刀片(109)的转动，实现工业污水内部大颗粒物的破碎处理，通过所述工业污水过滤箱组件(1)的倾斜式弹性上下震动和半圆型过滤筛(102)的筛滤对工业污水进行过滤，过滤后的小颗粒物通过工业污水过滤箱组件(1)的倾斜式震动和滤出物输料螺旋轴杆(103)的转动输送至滤出物出料口管(111)内，过滤后的工业水通过所述出水口管(105)排出。
6.根据权利要求1所述的一种工业污水过滤处理设备，其特征在于：通过所述工业污水过滤箱组件(1)的倾斜式弹性上下震动，加速工业污水在所述半圆型过滤筛(102)的过滤，避免过滤物在所述半圆型过滤筛(102)的堆积和堵塞，同时加速过滤物的向下输出。
说明书
一种工业污水过滤处理设备
技术领域
本发明属于工业污水处理技术领域，具体涉及一种工业污水过滤处理设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液。
现有技术存在以下问题：工业污水过滤处理是工业污水处理的重要工序，缺乏一种方便使用，具备高效且连续作业的工业污水过滤处理设备，不利于工业污水的连续过滤处理。
发明内容
为解决上述背景技术中提出的问题。本发明提供了一种工业污水过滤处理设备，具有方便使用，具备高效且连续作业的特点。
为实现上述目的，本发明提供如下技术方案：一种工业污水过滤处理设备，包括工业污水过滤箱组件，所述工业污水过滤箱组件的下方设置有支撑底机架组件；
所述工业污水过滤箱组件包括长方型污水过滤箱，所述长方型污水过滤箱内部箱体的底部固定设置有半圆型过滤筛，且长方型污水过滤箱的内部通过轴承座转动设置有半圆型过滤筛，所述长方型污水过滤箱的一端固定设置有驱动半圆型过滤筛转动的螺旋轴杆驱动电机，且长方型污水过滤箱一端的底部固定设置有出水口管，所述长方型污水过滤箱靠近螺旋轴杆驱动电机一端的顶部固定设置有工业污水进水斗，所述工业污水进水斗的内部通过轴承座转动设置有破碎转动轴杆，且工业污水进水斗的一侧固定设置有驱动破碎转动轴杆转动的进水斗驱动电机，所述破碎转动轴杆上固定设置有破碎刀片，所述半圆型过滤筛一端的底部贯穿固定设置有滤出物出料口管，所述滤出物出料口管固定贯穿长方型污水过滤箱靠近出水口管一端的箱体，所述长方型污水过滤箱底端面一端箱体的两侧均固定设置有长支撑臂滑杆，且长方型污水过滤箱底端面另一端箱体的两侧均固定设置有短支撑臂滑杆，所述长方型污水过滤箱底端面的中部箱体上固定设置有U型固定轴杆，所述长支撑臂滑杆的底部固定设置有第一限位圆盘，且长支撑臂滑杆上套设有第一震动弹簧和第二震动弹簧，所述短支撑臂滑杆的底部固定设置有第二限位圆盘，且短支撑臂滑杆上套设有第一震动弹簧和第二震动弹簧；
所述支撑底机架组件包括支撑底座机架，所述支撑底座机架顶部的两端均固定设置有支撑横板，所述支撑横板的两侧均开设有贯通滑孔，所述支撑底座机架的中部通过轴承座转动设置有拐轴杆，所述拐轴杆上设置有两根上下摆动臂杆，所述上下摆动臂杆的两端均固定设置有转动套管，且上下摆动臂杆的底部通过转动套管转动套设在拐轴杆的拐弯处轴杆上，所述支撑底座机架中部板体的外部固定设置有驱动拐轴杆转动的轴杆驱动电机；
所述工业污水过滤箱组件和支撑底机架组件装配使用时，所述长支撑臂滑杆和短支撑臂滑杆的杆体均通过贯通滑孔与支撑横板的板体贯穿式上下移动滑动连接，所述第一震动弹簧的顶端抵触在长方型污水过滤箱的底端面箱体上，且第一震动弹簧的底端抵触在支撑横板的板体上，所述短支撑臂滑杆的顶端抵触在长方型污水过滤箱的底端面箱体上，且短支撑臂滑杆的底端抵触在支撑横板的板体上，所述第二震动弹簧的底端抵触在出水口管上，且第二震动弹簧的顶端抵触在支撑横板的板体上，所述第二震动弹簧的底端抵触在第二限位圆盘上，且第二震动弹簧的顶端抵触在支撑横板的板体上，两根所述上下摆动臂杆的顶部臂体通过转动套管转动套设在U型固定轴杆的轴杆上。
优选的，通过所述长支撑臂滑杆和短支撑臂滑杆的支撑，使得所述工业污水过滤箱组件倾斜式设置在支撑底机架组件的正上方。
优选的，通过所述第一震动弹簧、第二震动弹簧、第一震动弹簧和第二震动弹簧的弹性顶紧，使得所述工业污水过滤箱组件倾斜式弹性震动设置在支撑底机架组件的正上方。
优选的，通过所述轴杆驱动电机带动拐轴杆的转动，通过所述拐轴杆、上下摆动臂杆、转动套管和U型固定轴杆之间的联动配合，使得所述工业污水过滤箱组件在支撑底机架组件的正上方倾斜式弹性上下震动。
优选的，外部的工业污水通过所述工业污水进水斗添加到长方型污水过滤箱内，通过所述进水斗驱动电机带动破碎转动轴杆和破碎刀片的转动，实现工业污水内部大颗粒物的破碎处理，通过所述工业污水过滤箱组件的倾斜式弹性上下震动和半圆型过滤筛的筛滤对工业污水进行过滤，过滤后的小颗粒物通过工业污水过滤箱组件的倾斜式震动和滤出物输料螺旋轴杆的转动输送至滤出物出料口管内，过滤后的工业水通过所述出水口管排出。
优选的，通过所述工业污水过滤箱组件的倾斜式弹性上下震动，加速工业污水在所述半圆型过滤筛的过滤，避免过滤物在所述半圆型过滤筛的堆积和堵塞，同时加速过滤物的向下输出。
与现有技术相比，本发明的有益效果是：本发明工业污水过滤箱组件的下方设置有支撑底机架组件，工业污水过滤箱组件和支撑底机架组件装配使用时，通过长支撑臂滑杆和短支撑臂滑杆的支撑，使得工业污水过滤箱组件倾斜式设置在支撑底机架组件的正上方，通过第一震动弹簧、第二震动弹簧、第一震动弹簧和第二震动弹簧的弹性顶紧，使得工业污水过滤箱组件倾斜式弹性震动设置在支撑底机架组件的正上方，通过轴杆驱动电机带动拐轴杆的转动，通过拐轴杆、上下摆动臂杆、转动套管和U型固定轴杆之间的联动配合，使得工业污水过滤箱组件在支撑底机架组件的正上方倾斜式弹性上下震动，外部的工业污水通过工业污水进水斗添加到长方型污水过滤箱内，通过进水斗驱动电机带动破碎转动轴杆和破碎刀片的转动，实现工业污水内部大颗粒物的破碎处理，通过工业污水过滤箱组件的倾斜式弹性上下震动和半圆型过滤筛的筛滤对工业污水进行过滤，过滤后的小颗粒物通过工业污水过滤箱组件的倾斜式震动和滤出物输料螺旋轴杆的转动输送至滤出物出料口管内，过滤后的工业水通过出水口管排出，通过工业污水过滤箱组件的倾斜式弹性上下震动，加速工业污水在半圆型过滤筛的过滤，避免过滤物在半圆型过滤筛的堆积和堵塞，同时加速过滤物的向下输出。
（发明人：陈伟伟）
