申请日2020.08.14
公开（公告）日2021.04.16
IPC分类号C02F9/10; C10J3/38; C10J3/72
摘要
本实用新型公开了一种煤气化灰水除硅除硬度处理系统，包括气化炉，所述气化炉输出端设有蒸发热水塔，所述蒸发热水塔的输出端设有低压闪蒸器，所述低压闪蒸器的输出端设有真空闪蒸器，所述真空闪蒸器的输出端设有反应槽，所述反应槽的输入端设有溶解槽，所述反应槽的输出端设有沉降槽。本实用新型通过热软化将硅、铝离子、钙离子和总碱度降低，减少整个黑灰水系统的结垢和沉积的问题，从而保证气化系统的稳定运行，实现减少灰水的排放，减少污水处理，气化的黑水灰水经过氧化镁、氯化镁、硫酸镁，碳酸氢镁、石灰、氢氧化钙，氧化钙，碳酸钠等各种除硅剂和软化剂处理后，降低水中的溶解性离子。
权利要求书

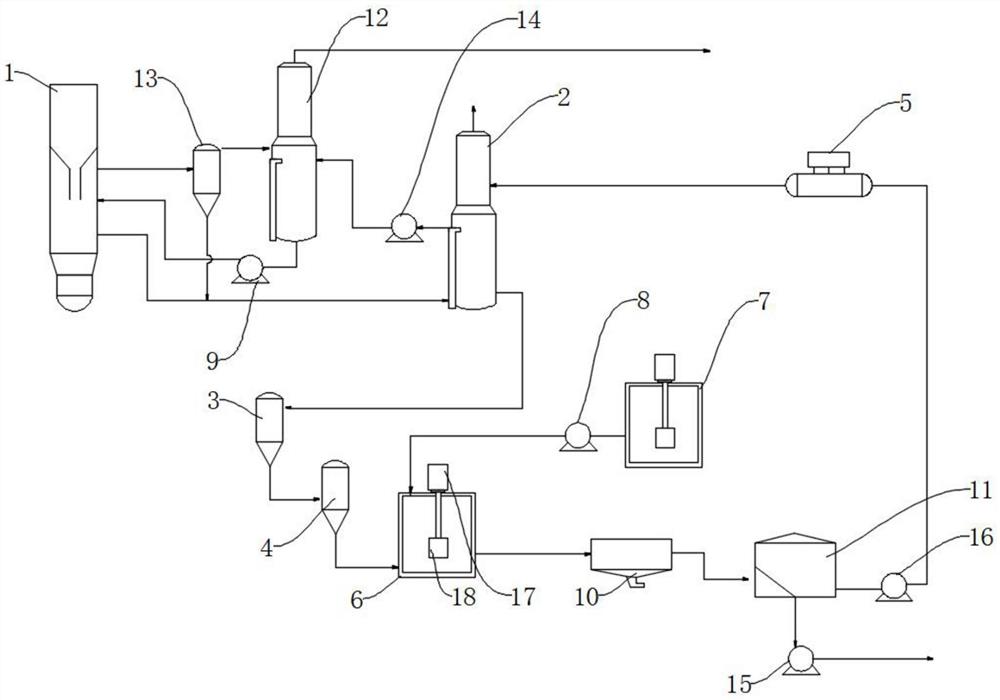

1.一种煤气化灰水除硅除硬度处理系统，包括气化炉(1)，其特征在于：所述气化炉(1)输出端设有蒸发热水塔(2)，所述蒸发热水塔(2)的输出端设有低压闪蒸器(3)，所述低压闪蒸器(3)的输出端设有真空闪蒸器(4)，所述真空闪蒸器的输出端设有反应槽(6)，所述反应槽(6)的输入端设有溶解槽(7)，所述反应槽(6)的输出端设有沉降槽(10)，所述沉降槽(10)输出端设有灰水槽(11)，所述灰水槽(11)的输出端设有除氧器(5)，所述除氧器(5)的输出端与蒸发热水塔(2)的输入端通过管道连接；
所述气化炉(1)与蒸发热水塔(2)之间设有洗涤塔(12)，所述洗涤塔(12)的输入端和输出端分别与蒸发热水塔(2)输出端和气化炉(1)输入端相连通，所述气化炉(1)的一个输出端设有旋分器(13)，所述旋分器(13)输出端与洗涤塔(12)的一个输入端相连通。
2.根据权利要求1所述的一种煤气化灰水除硅除硬度处理系统，其特征在于：所述反应槽(6)与溶解槽(7)之间设有第一增压泵(8)，所述第一增压泵(8)输入端和输出端分别与溶解槽(7)输出端和反应槽(6)输入端相连通。
3.根据权利要求1所述的一种煤气化灰水除硅除硬度处理系统，其特征在于：所述洗涤塔(12)输出端与气化炉(1)输入端之间设有第二增压泵(9)，所述第二增压泵(9)输入端和输出端分别与洗涤塔(12)输出端和气化炉(1)相连通。
4.根据权利要求1所述的一种煤气化灰水除硅除硬度处理系统，其特征在于：所述洗涤塔(12)与蒸发热水塔(2)之间设有第三增压泵(14)，所述第三增压泵(14)输入端和输出端分别与蒸发热水塔(2)输出端和洗涤塔(12)输入端相连通。
5.根据权利要求1所述的一种煤气化灰水除硅除硬度处理系统，其特征在于：所述除氧器(5)与灰水槽(11)之间设有第四增加泵(16)，所述第四增加泵(16)输入端和输出端分别与灰水槽(11)输出端和除氧器(5)输入端相连通。
6.根据权利要求1所述的一种煤气化灰水除硅除硬度处理系统，其特征在于：所述灰水槽(11)另一个输出端设有第五增压泵(15)，且第五增压泵(15)输出端设有外排管。
7.根据权利要求1所述的一种煤气化灰水除硅除硬度处理系统，其特征在于：所述旋分器(13)一个输出端设有流通管，所述流通管另一端与气化炉(1)和蒸发热水塔(2)之间的连接管道相连通。
8.根据权利要求1所述的一种煤气化灰水除硅除硬度处理系统，其特征在于：所述反应槽(6)和溶解槽(7)内均设有搅拌器，所述搅拌器由电机(17)和搅拌棒(18)组成，所述电机(17)输出轴传动连接搅拌棒(18)，且搅拌棒(18)设于反应槽(6)和溶解槽(7)内部，电机(17)设置于反应槽(6)和溶解槽(7)正上方。
说明书
一种煤气化灰水除硅除硬度处理系统
技术领域
本实用新型涉及煤气化灰水处理技术领域，具体涉及一种煤气化灰水除硅除硬度处理系统。
背景技术
煤和水配成煤浆，在气化炉加氧气燃烧并发生气化反应，生成合成气(H2+CO+CO2)。煤渣从气化炉底部排出气化炉；合成气和含少量煤灰的水汽出气化炉，通过洗涤后，进入下游装置；气化炉外排的水和洗涤合成气的水(黑水)经过多级闪蒸降温后，从200度以上降低到50度至80度左右，添加絮凝剂进入沉降槽脱除煤灰，澄清的水(灰水)进入灰水槽，回用到气化炉洗涤煤气和作为气化炉的激冷水。在这个过程中，沉降槽只添加絮凝剂沉降煤灰，让灰水澄清，这个过程只脱除了水中的不溶解物质，没有脱水水中的溶解离子。
系统现有的处理方法，只能脱除黑灰水中的悬浮物，不能脱除水中的硅、铝离子、钙离子和降低灰水中的总碱度，回用时高的硅、钙硬度和碱度，导致回用过程中的很多的问题，包含：沉降槽的结垢和沉积，回用过程中，系统的管线和设备的严重结垢，外排过程中管线和设备的严重结垢，严重影响了气化系统的正常运行，导致装置运行周期短，清洗费用高。
因此，发明一种煤气化灰水除硅除硬度处理系统来解决上述问题很有必要。
实用新型内容
本实用新型的目的是提供一种煤气化灰水除硅除硬度处理系统，通过热软化将硅、铝离子、钙离子和总碱度降低，减少整个黑灰水系统的结垢和沉积的问题，从而保证气化系统的稳定运行，实现减少灰水的排放，减少污水处理，以解决技术中的上述不足之处。
为了实现上述目的，本实用新型提供如下技术方案：一种煤气化灰水除硅除硬度处理系统，包括气化炉，所述气化炉输出端设有蒸发热水塔，所述蒸发热水塔的输出端设有低压闪蒸器，所述低压闪蒸器的输出端设有真空闪蒸器，所述真空闪蒸器的输出端设有反应槽，所述反应槽的输入端设有溶解槽，所述反应槽的输出端设有沉降槽，所述沉降槽输出端设有灰水槽，所述灰水槽的输出端设有除氧器，所述除氧器的输出端与蒸发热水塔的输入端通过管道连接；
所述气化炉与蒸发热水塔之间设有洗涤塔，所述洗涤塔的输入端和输出端分别与蒸发热水塔输出端和气化炉输入端相连通，所述气化炉的一个输出端设有旋分器，所述旋分器输出端与洗涤塔的一个输入端相连通。
优选的，所述反应槽与溶解槽之间设有第一增压泵，所述第一增压泵输入端和输出端分别与溶解槽输出端和反应槽输入端相连通。
优选的，所述洗涤塔输出端与气化炉输入端之间设有第二增压泵，所述第二增压泵输入端和输出端分别与洗涤塔输出端和气化炉相连通。
优选的，所述洗涤塔与蒸发热水塔之间设有第三增压泵，所述第三增压泵输入端和输出端分别与蒸发热水塔输出端和洗涤塔输入端相连通。
优选的，所述除氧器与灰水槽之间设有第四增加泵，所述第四增加泵输入端和输出端分别与灰水槽输出端和除氧器输入端相连通。
优选的，所述灰水槽另一个输出端设有第五增压泵，且第五增压泵输出端设有外排管。
优选的，所述旋分器一个输出端设有流通管，所述流通管另一端与气化炉和蒸发热水塔之间的连接管道相连通。
优选的，所述反应槽和溶解槽内均设有搅拌器，所述搅拌器由电机和搅拌棒组成，所述电机输出轴传动连接搅拌棒，且搅拌棒设于反应槽和溶解槽内部，电机设置于反应槽和溶解槽正上方。
在上述技术方案中，本实用新型提供的技术效果和优点：
通过热软化将硅、铝离子、钙离子和总碱度降低，减少整个黑灰水系统的结垢和沉积的问题，从而保证气化系统的稳定运行，实现减少灰水的排放，减少污水处理，气化的黑水灰水经过氧化镁、氯化镁、硫酸镁，碳酸氢镁、石灰、氢氧化钙，氧化钙，碳酸钠等各种除硅剂和软化剂处理后，降低水中的溶解性离子，减少灰水回用过程中的溶解离子在后续使用过程的结垢和对系统产生不良的影响。
（发明人：高峰;刘杰;王亚洲;张波;高东;）
