申请日2020.12.25
公开（公告）日2021.10.22
IPC分类号B01D29/58; B01D29/86
摘要
本实用新型公开了一种污水处理用可循环过滤的清淤除砂装置，包括装置主体和支撑座，通过在罐体的一端设置有搅拌组件，电机的一端设置有搅拌杆，搅拌杆的侧面设置有多组搅拌叶，搅拌杆带动多组搅拌叶转动，使污水中的淤泥无法凝结成块，堵塞装置，在罐体的另一端设置有过滤组件，罐体主体的一端设置有开口，开口上设置有定位口，罐体主体的内壁上设置有滑槽，挡板的一端设置有橡胶圈和过滤机构，且过滤机构贯穿橡胶圈与挡板连接，更换过滤组件时，滑块沿着滑槽滑出，从而使过滤组件更换方便，在外壳的内部设置有过滤层，污水入口贯穿外壳和过滤层，过滤层有多层，越往内部，过滤孔越大，污水从内部向外部分层过滤，从而提高污水的过滤效果。
权利要求书

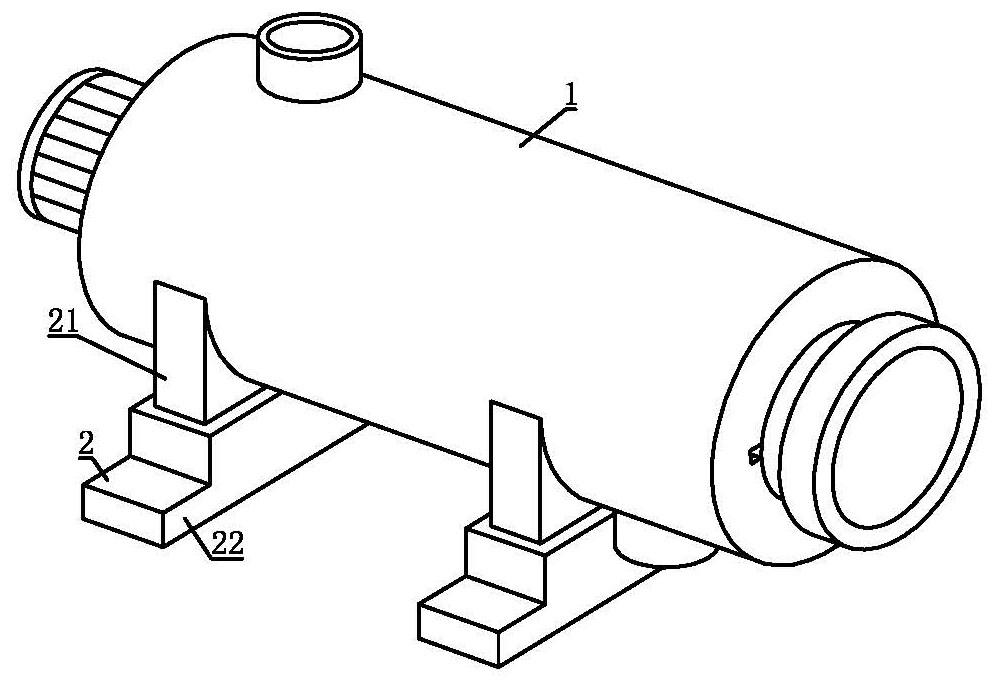

1.一种污水处理用可循环过滤的清淤除砂装置，包括装置主体（1）和支撑座（2），所述支撑座（2）的上端设置有装置主体（1），其特征在于：所述装置主体（1）包括罐体（11）、搅拌组件（12）和过滤组件（13），罐体（11）的一端设置有搅拌组件（12），罐体（11）的另一端设置有过滤组件（13）；所述支撑座（2）包括固定块（21）和支撑块（22），固定块（21）的下端设置有支撑块（22）。
2.根据权利要求1所述的一种污水处理用可循环过滤的清淤除砂装置，其特征在于：所述罐体（11）包括罐体主体（111）、入水口（112）、出水口（113）、开口（114）、定位口（115）和滑槽（116），罐体主体（111）的侧面设置有入水口（112）和出水口（113），罐体主体（111）的一端设置有开口（114），开口（114）上设置有定位口（115），罐体主体（111）的内壁上设置有滑槽（116）。
3.根据权利要求1所述的一种污水处理用可循环过滤的清淤除砂装置，其特征在于：所述搅拌组件（12）包括电机（121）、搅拌杆（122）和搅拌叶（123），电机（121）的一端设置有搅拌杆（122），搅拌杆（122）的侧面设置有多组搅拌叶（123）。
4.根据权利要求1所述的一种污水处理用可循环过滤的清淤除砂装置，其特征在于：所述过滤组件（13）包括挡板（131）、橡胶圈（132）和过滤机构（133），挡板（131）的一端设置有橡胶圈（132）和过滤机构（133），且过滤机构（133）贯穿橡胶圈（132）与挡板（131）连接。
5.根据权利要求4所述的一种污水处理用可循环过滤的清淤除砂装置，其特征在于：所述过滤机构（133）包括外壳（1331）、过滤层（1332）、污水入口（1333）和滑块（1334），外壳（1331）的内部设置有过滤层（1332），污水入口（1333）贯穿外壳（1331）和过滤层（1332），外壳（1331）的侧面设置有滑块（1334）。
说明书
一种污水处理用可循环过滤的清淤除砂装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种污水处理用可循环过滤的清淤除砂装置。
背景技术
污水处理是为了使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活因此，而污水处理过程中清淤除砂更是显得尤为重要。
现有的清淤除砂装置存在淤泥易凝结成块，造成装置堵塞，过滤组件更换不便，以及污水过滤效果差的问题。
针对以上问题，对现有装置进行了改进，提出一种污水处理用可循环过滤的清淤除砂装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用可循环过滤的清淤除砂装置，采用本装置进行工作，从而解决了上述背景中淤泥易凝结成块，造成装置堵塞，过滤组件更换不便，以及污水过滤效果差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用可循环过滤的清淤除砂装置，包括装置主体和支撑座，所述支撑座的上端设置有装置主体，所述装置主体包括罐体、搅拌组件和过滤组件，罐体的一端设置有搅拌组件，罐体的另一端设置有过滤组件；
所述支撑座包括固定块和支撑块，固定块的下端设置有支撑块。
进一步地，所述罐体包括罐体主体、入水口、出水口、开口、定位口和滑槽，罐体主体的侧面设置有入水口和出水口，罐体主体的一端设置有开口，开口上设置有定位口，罐体主体的内壁上设置有滑槽。
进一步地，所述搅拌组件包括电机、搅拌杆和搅拌叶，电机的一端设置有搅拌杆，搅拌杆的侧面设置有多组搅拌叶。
进一步地，所述过滤组件包括挡板、橡胶圈和过滤机构，挡板的一端设置有橡胶圈和过滤机构，且过滤机构贯穿橡胶圈与挡板连接。
进一步地，所述过滤机构包括外壳、过滤层、污水入口和滑块，外壳的内部设置有过滤层，污水入口贯穿外壳和过滤层，外壳的侧面设置有滑块。
与现有技术相比，本实用新型的有益效果如下：
1．本实用新型提出的一种污水处理用可循环过滤的清淤除砂装置，通过在罐体的一端设置有搅拌组件，搅拌组件包括电机、搅拌杆和搅拌叶，电机的一端设置有搅拌杆，搅拌杆的侧面设置有多组搅拌叶，搅拌杆带动多组搅拌叶转动，使污水中的淤泥无法凝结成块，堵塞装置。
2．本实用新型提出的一种污水处理用可循环过滤的清淤除砂装置，通过在罐体的另一端设置有过滤组件，罐体主体的一端设置有开口，开口上设置有定位口，罐体主体的内壁上设置有滑槽，挡板的一端设置有橡胶圈和过滤机构，且过滤机构贯穿橡胶圈与挡板连接，外壳的侧面设置有滑块，滑块从定位口插入，沿着滑槽进入罐体主体的内部，更换过滤组件时，滑块沿着滑槽滑出，从而使过滤组件更换方便。
3．本实用新型提出的一种污水处理用可循环过滤的清淤除砂装置，通过在外壳的内部设置有过滤层，污水入口贯穿外壳和过滤层，过滤层有多层，越往内部，过滤孔越大，污水从内部向外部分层过滤，从而提高污水的过滤效果。
