申请日2021.03.10
公开（公告）日2021.10.22
IPC分类号C02F9/02; C02F1/40; C02F1/28
摘要
本实用新型公开了一种油污分离的污水处理设备，包括油污分离箱、污水净化箱和水泵，所述油污分离箱的顶部左端固定设有进水管，所述油污分离箱的内部设有金属网格板和超细纤维网板，所述水泵经过水管连接于油污分离箱的底部右端，所述水泵的顶部连接有泵水出管，所述泵水出管的右端连接有泵水进管，所述污水净化箱的内侧顶部设有污水喷淋装置，所述污水净化箱的内部固定设有折流板和HEPA高效过滤网，所述循环回管与泵水进管之间的顶部设有摆动电机，所述油污分离箱的内侧右端设有油水检测传感器。该油污分离的污水处理设备，便于高效的将油水分离，除油率高，将污水过滤净化，环保性能高，污水处理效率高，智能化的监测到油污含量。
权利要求书

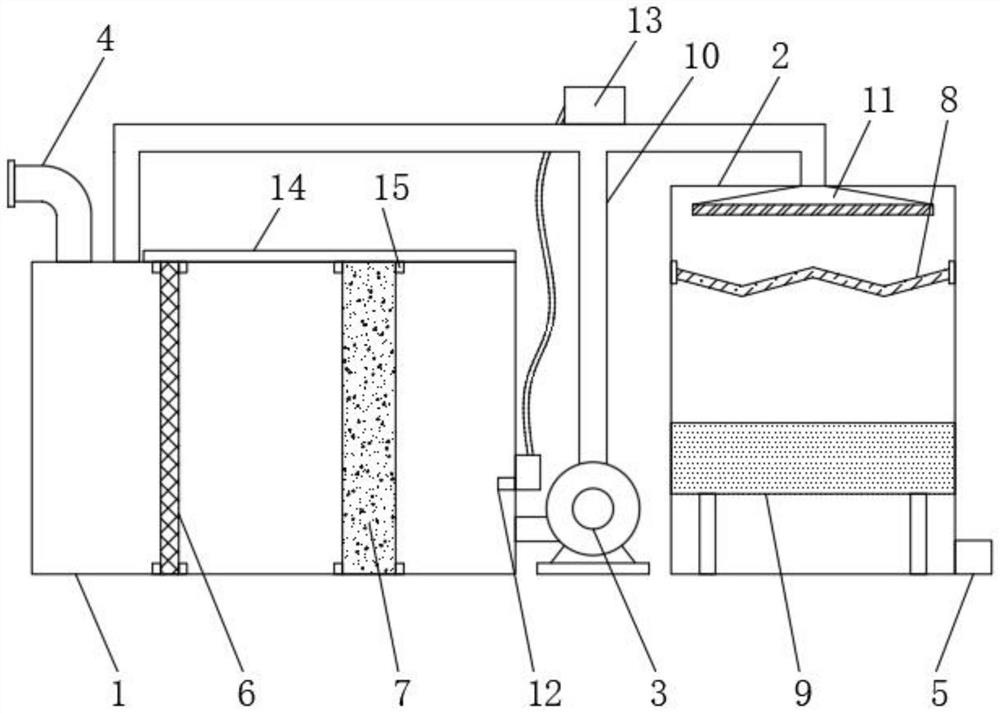

1.一种油污分离的污水处理设备，其特征在于：包括油污分离箱(1)、污水净化箱(2)和水泵(3)，所述油污分离箱(1)的顶部左端固定设有进水管(4)，所述油污分离箱(1)的内部设有金属网格板(6)和超细纤维网板(7)，所述水泵(3)经过水管连接于油污分离箱(1)的底部右端，所述水泵(3)的顶部连接有泵水出管(10)，所述泵水出管(10)的右端连接有泵水进管(17)，所述泵水进管(17)连接于污水净化箱(2)的顶部中间，所述污水净化箱(2)的内侧顶部设有污水喷淋装置(11)，所述污水喷淋装置(11)的内部开设分布有出水孔(20)，所述污水净化箱(2)的内部固定设有折流板(8)和HEPA高效过滤网(9)，所述污水净化箱(2)的底部右端设有出水管(5)，所述泵水出管(10)的左端连接有循环回管(16)，所述循环回管(16)连接于油污分离箱(1)的顶部左端，所述循环回管(16)与泵水进管(17)之间的顶部设有摆动电机(13)，所述摆动电机(13)的底部连接有转轴(19)，所述转轴(19)的底部连接有挡板(18)，所述油污分离箱(1)的内侧右端设有油水检测传感器(12)，所述油水检测传感器(12)的外端电性连接有监测装置(21)，所述监测装置(21)与摆动电机(13)之间电性连接有连接线缆(22)。
2.根据权利要求1所述的一种油污分离的污水处理设备，其特征在于：所述折流板(8)为弯折型结构，所述折流板(8)的两端固定焊接有固定块，所述HEPA高效过滤网(9)的底部固定分布有支撑腿。
3.根据权利要求1所述的一种油污分离的污水处理设备，其特征在于：所述油污分离箱(1)的顶部右端连接有盖板(14)，所述盖板(14)的底部一周均粘接有橡胶密封圈，所述盖板(14)的右端底部连接有转轴杆。
4.根据权利要求1所述的一种油污分离的污水处理设备，其特征在于：所述金属网格板(6)与超细纤维网板(7)的顶部和底部两端均固定设有限位块(15)，且所述限位块(15)固定设于油污分离箱(1)的内侧顶部和底部。
5.根据权利要求1所述的一种油污分离的污水处理设备，其特征在于：所述监测装置(21)的内侧上端和下端固定焊接有安装板，所述监测装置(21)的前端设有蜂鸣器(23)。
说明书
一种油污分离的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种油污分离的污水处理设备。
背景技术
油水分离器是一种装置，分为餐饮油水分离器和工业油水分离器两种。餐饮油水分离器是餐饮行业用来处理污水用的；因为环保的要求，排到江河湖海里船舶机器处所所产生的污水是必须经过处理的，需要使用工业油水分离器。
目前，现有的油污分离的污水处理设备存在如下问题：(1)不便将油污直接吸附分离，除油率低，可能油污过多会导致堵塞，不便净化污水，环保性能不足，污水处理效率不足；此外，(2)不能直接监测到油污分离箱内部过滤后的油污含量，油污净化效果较差时无法将污水循环回流，控制不便，设计不合理。为此，需要设计相应的技术方案给予解决。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种油污分离的污水处理设备，解决了不便将油污直接吸附分离，除油率低，可能油污过多会导致堵塞，不便净化污水，环保性能不足，污水处理效率不足，不能直接监测到油污分离箱内部过滤后的油污含量，油污净化效果较差时无法将污水循环回流，控制不便，设计不合理的技术问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种油污分离的污水处理设备，包括油污分离箱、污水净化箱和水泵，所述油污分离箱的顶部左端固定设有进水管，所述油污分离箱的内部设有金属网格板和超细纤维网板，所述水泵经过水管连接于油污分离箱的底部右端，所述水泵的顶部连接有泵水出管，所述泵水出管的右端连接有泵水进管，所述泵水进管连接于污水净化箱的顶部中间，所述污水净化箱的内侧顶部设有污水喷淋装置，所述污水喷淋装置的内部开设分布有出水孔，所述污水净化箱的内部固定设有折流板和HEPA高效过滤网，所述污水净化箱的底部右端设有出水管，所述泵水出管的左端连接有循环回管，所述循环回管连接于油污分离箱的顶部左端，所述循环回管与泵水进管之间的顶部设有摆动电机，所述摆动电机的底部连接有转轴，所述转轴的底部连接有挡板，所述油污分离箱的内侧右端设有油水检测传感器，所述油水检测传感器的外端电性连接有监测装置，所述监测装置与摆动电机之间电性连接有连接线缆。
优选的，所述折流板为弯折型结构，所述折流板的两端固定焊接有固定块，所述HEPA高效过滤网的底部固定分布有支撑腿。
优选的，所述油污分离箱的顶部右端连接有盖板，所述盖板的底部一周均粘接有橡胶密封圈，所述盖板的右端底部连接有转轴杆。
优选的，所述金属网格板与超细纤维网板的顶部和底部两端均固定设有限位块，且所述限位块固定设于油污分离箱的内侧顶部和底部。
优选的，所述监测装置的内侧上端和下端固定焊接有安装板，所述监测装置的前端设有蜂鸣器。
(三)有益效果
(1)该油污分离的污水处理设备，通过在油污分离箱内部设置的金属网格板和超细纤维网板，便于高效的将油水分离，使得油污吸附于滤板上，除油率高，避免油污过多导致堵塞，通过在污水净化箱的内部固定设置的折流板和HEPA高效过滤网，可高效的将污水过滤净化，工艺简单，净化效果好，环保性能高，并且通过在污水净化箱内侧顶部设置的污水喷淋装置，有效的经过其内部开设分布的出水孔喷淋，增大了过滤面积，实用性高，污水处理效率高。
(2)该油污分离的污水处理设备，泵水出管左端连接的循环回管和泵水出管右端连接的泵水进管，便于单向控制进水，通过在循环回管与泵水进管之间顶部设置的摆动电机，可高效的控制转轴转动，使得挡板遮挡限位，方便直接控制回流或者出水，通过在油污分离箱的内侧右端设置的油水检测传感器，可智能化的监测到油污含量，设计合理。
