申请日2020.08.17
公开（公告）日2021.10.01
IPC分类号B01D35/027; E03F5/22
摘要
本实用新型公开了一种带固液分离装置的污水提升装置，包括：水箱、分别与所述水箱连通的第一污水处理机构与第二污水处理机构；所述第一污水处理机构包括第一污水进管、固接于所述第一污水进管上的第一止回阀及与所述第一污水进管连通的固液分离组件，所述固液分离组件远离第一污水进管一端固接有出水管，所述出水管连通有污水泵管道，所述污水泵管道上固定有第三止回阀，且所述污水泵管道连接有第一污水泵，所述第一污水泵通过过滤污水管与水箱连通。根据本实用新型，将固液分离、一体化、智能化理念完美结合，彻底解决地下厕所污水提升难题，排水过程中，系统控制两台泵交替运行工作。
权利要求书
1.一种带固液分离装置的污水提升装置，其特征在于，包括：
水箱（10）、分别与所述水箱（10）连通的第一污水处理机构（30）与第二污水处理机构（40），所述第一污水处理机构（30）与第二污水处理机构（40）的结构相同；
所述第一污水处理机构（30）包括第一污水进管（31）、固接于所述第一污水进管（31）上的第一止回阀及与所述第一污水进管（31）连通的固液分离组件（32），所述固液分离组件（32）远离第一污水进管（31）一端固接有出水管（33），所述出水管（33）连通有污水泵管道（34），所述污水泵管道（34）上固定有第三止回阀（35），且所述污水泵管道（34）连接有第一污水泵（37），所述第一污水泵（37）通过过滤污水管（36）与水箱（10）连通；
所述固液分离组件（32）包括固定罩及与所述固定罩固接的过滤部件，所述过滤部件用于过滤污水中的杂质并且进行存储。
2.如权利要求1所述的一种带固液分离装置的污水提升装置，其特征在于，所述第二污水处理机构（40）包括第二污水进管、固接于所述第二污水进管上的第二止回阀及与所述第二污水进管连通的第二固液分离组件，所述第二固液分离组件远离第二污水进管一端固接有第一出水管，所述第一出水管连通有第一污水泵管道，所述第一污水泵管道上固定有第四止回阀，且所述第一污水泵管道连接有第二污水泵，所述第二污水泵通过第一过滤污水管与水箱（10）连通。

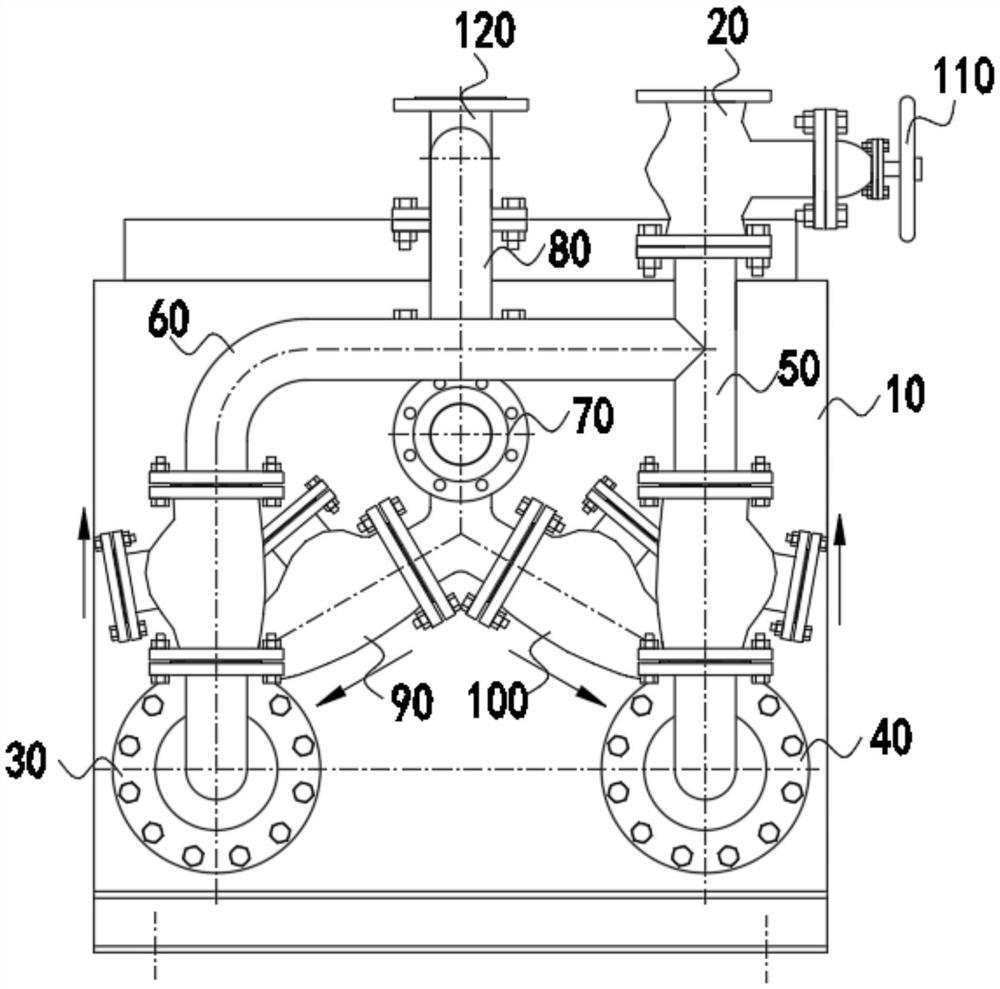

3.如权利要求1所述的一种带固液分离装置的污水提升装置，其特征在于，所述第一污水进管（31）与所述第二污水进管上分别连通有第一污水分流管（90）与第二污水分流管（100），第一污水分流管（90）与第二污水分流管（100）均连通于污水连通管（130），所述污水连通管（130）上连通有污水总进水管道（70），所述污水连通管（130）上连通有第一弯管（80），所述第一弯管（80）连通有排气管道（120），所述排气管道（120）与水箱（10）连通。
4.如权利要求1或2所述的一种带固液分离装置的污水提升装置，其特征在于，所述第一污水进管（31）还连通有第一出水管道（60），所述第一出水管道（60）连通有中间连通管道（50），所述中间连通管道（50）一端连通有污水排出管道（20），另一端连通有所述第二污水进管，所述污水排出管道（20）上固接有闸阀（110）。
5.如权利要求1所述的一种带固液分离装置的污水提升装置，其特征在于，所述水箱（10）一侧设置有控制柜，所述控制柜包括智能控制系统与压力控制系统，所述智能控制系统用于检测设备故障并控制污水泵工作，所述压力控制系统用于检测第一污水泵（37）与第二污水泵的压力。
说明书
一种带固液分离装置的污水提升装置
技术领域
本实用新型涉及污水处理设备的技术领域，特别涉及一种带固液分离装置的污水提升装置。
背景技术
污水提升装置由污水泵、集水箱、管道、阀门、液位计和电气控制装置组成。它是通过集水箱收集于下水道液位的或远离市政排污管网的污水管和卫生设施排放的废污水，并将其提升和泵送至城市排污系统中。在城市用地日益紧张的前提下，城市的不断扩张和建设，迫使人们不断的向地下发展。随之而来的地下建筑的排水问题也给人们带来很大的困境，起初人们采用“集水坑+排污泵”的方式处理地下污水。这种方式不但故障率较高，而且还需要专人定期清掏，也会对地下环境造成很大污染，因此“集水坑+排污泵”的方式不能适应人们日益发展的物质需求。WZP系列污水提升装置从根本上解决了原有地下建筑污水排放设备的诸多弊病。该设备实现了污水的密闭排放，但是目前的污水提升装置基本是单条工作线，基本上是只有一个污水泵工作，使得该污水泵容易发生故障，而且处理的速度不够快。
实用新型内容
针对现有技术中存在的不足之处，本实用新型的目的是提供一种带固液分离装置的污水提升装置，将固液分离、一体化、智能化理念完美结合，彻底解决地下厕所污水提升难题，排水过程中，系统控制两台泵交替运行工作。为了实现根据本实用新型的上述目的和其他优点，提供了一种带固液分离装置的污水提升装置，包括：
水箱、分别与所述水箱连通的第一污水处理机构与第二污水处理机构，所述第一污水处理机构与第二污水处理机构的结构相同；
所述第一污水处理机构包括第一污水进管、固接于所述第一污水进管上的第一止回阀及与所述第一污水进管连通的固液分离组件，所述固液分离组件远离第一污水进管一端固接有出水管，所述出水管连通有污水泵管道，所述污水泵管道上固定有第三止回阀，且所述污水泵管道连接有第一污水泵，所述第一污水泵通过过滤污水管与水箱连通；
所述固液分离组件包括固定罩及与所述固定罩固接的过滤部件，所述过滤部件用于过滤污水中的杂质并且进行存储。
优选的，所述第二污水处理机构包括第二污水进管、固接于所述第二污水进管上的第二止回阀及与所述第二污水进管连通的第二固液分离组件，所述第二固液分离组件远离第二污水进管一端固接有第一出水管，所述第一出水管连通有第一污水泵管道，所述第一污水泵管道上固定有第四止回阀，且所述第一污水泵管道连接有第二污水泵，所述第二污水泵通过第一过滤污水管与水箱连通。
优选的，所述第一污水进管与所述第二污水进管上分别连通有第一污水分流管与第二污水分流管，第一污水分流管与第二污水分流管均连通于污水连通管，所述污水连通管上连通有污水总进水管道，所述污水连通管上连通有第一弯管所述第一弯管连通有排气管道，所述排气管道与水箱连通。
优选的，所述第一污水进管还连通有第一出水管道，所述第一出水管道连通有中间连通管道，所述中间连通管道一端连通有污水排出管道，另一端连通有所述第二污水进管，所述污水排出管道上固接有闸阀。
优选的，所述水箱一侧设置有控制柜，所述控制柜包括智能控制系统与压力控制系统，所述智能控制系统用于检测设备故障并控制污水泵工作，所述压力控制系统用于检测第一污水泵与第二污水泵的压力。
本实用新型与现有技术相比，其有益效果是：
1.通过理念先进：将固液分离、一体化、智能化(双保险控制) 理念完美结合，彻底解决地下厕所污水提升难题，在污水处理的过程装置有固液分离组件，将杂质过滤，并且后期通过水泵的压力再将固液分离组件中的杂质清理，工作自动且高效，保证污水的杂质处理干净。
2、整个水箱以及管道全采用不锈钢制造，除美观大方以外，防腐蚀能力强，整机使用寿命长。
3、一体化构造，占地面积小，进、出水口对接即可使用，安装简便；
4、污水提升器设计独特，它由可拆卸的两部分组成，一部分是集水箱和进、出水管，它与卫生器具的排水管相连接，是固定的，维修时一般不需要拆卸。另外一部分是切割泵与压力控制系统，可以很方便拆卸，在出现机械故障的情况下，可迅速分离开来进行维护。
5、控制柜编程控制，全自动运行，无须人员值守，第一污水泵和所述第二污水泵互为备用、轮值运行，大大减小了设备出现故障不能工作的概率。当设备出现故障，报警系统将自动启动，报警指示灯闪烁，并发声报警，提醒值班人员。另外，控制柜上还有手动操作系统，可在现场手动应急启停水泵。设备除双泵配置外，还有单泵和四泵配置。
