申请日2020.12.29
公开（公告）日2021.10.22
IPC分类号B01D29/01; B01D29/94; B01D29/64; C02F1/00; C02F103/20
摘要
本实用新型适用于畜牧污水处理技术领域，公开了一种畜牧养殖污水处理装置，其包括地面；地面的内部填埋有分料壳，分料壳的顶部贯穿于地面的顶部，分料壳内部底端的中部设置有液压缸，液压缸的活塞杆顶部设置有分离块，分离块的顶部设置有金属滑料板，分离块底端的左侧设置有左挡板，分离块底端的右侧设置有右挡板；分料壳的左侧连通有污水管，分料壳的右侧连通有排水管，分料壳与排水管的连接处设置有拦截网。本实用新型通过分料壳的内部设置有固液分离机构，污水中的杂质和污水分离后，可通过分离机构快速对杂质进行排出分离，大大提高分离污水中杂质的便捷，从而提高污水处理的效率。
权利要求书

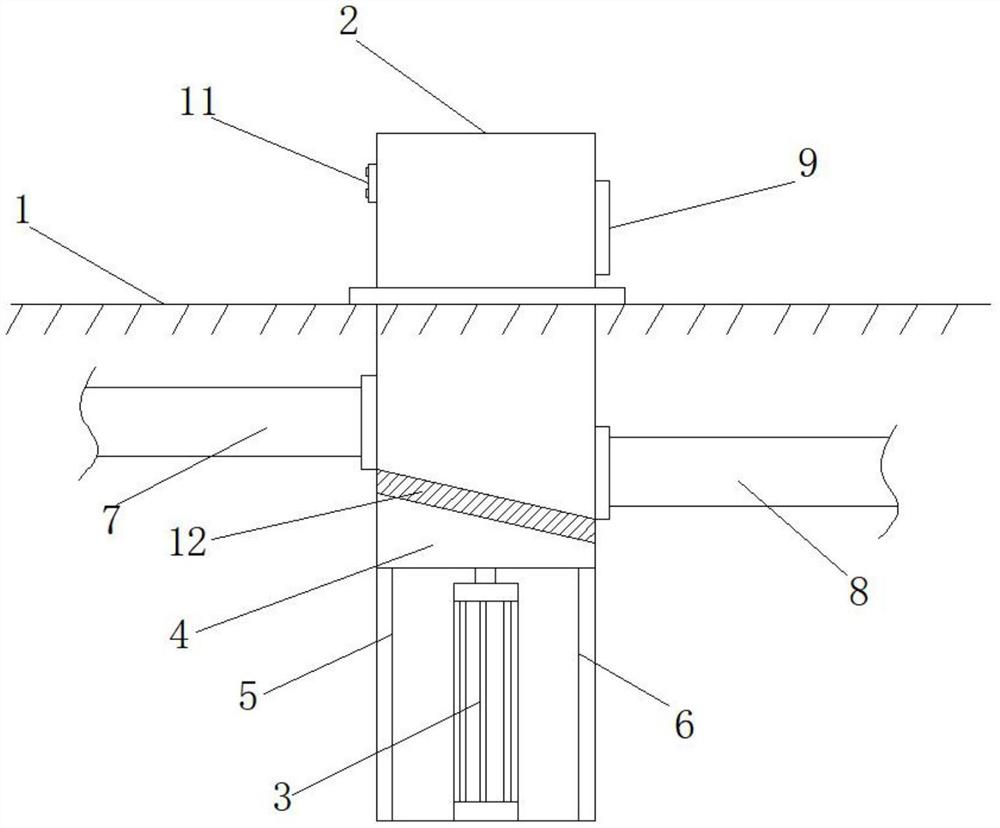

1.一种畜牧养殖污水处理装置，其特征在于，包括地面(1)；
地面(1)的内部填埋有分料壳(2)，分料壳(2)的顶部贯穿于地面(1)的顶部，分料壳(2)内部底端的中部设置有液压缸(3)，液压缸(3)的活塞杆顶部设置有分离块(4)，分离块(4)的顶部设置有金属滑料板(12)，分离块(4)底端的左侧设置有左挡板(5)，分离块(4)底端的右侧设置有右挡板(6)；
分料壳(2)的左侧连通有污水管(7)，分料壳(2)的右侧连通有排水管(8)，分料壳(2)与排水管(8)的连接处设置有拦截网(10)，分料壳(2)右侧的顶端开设有排污口(9)，分料壳(2)左侧的顶端设置有开关(11)。
2.根据权利要求1所述的一种畜牧养殖污水处理装置，其特征在于，分离块(4)的顶部呈倾斜状。
3.根据权利要求1所述的一种畜牧养殖污水处理装置，其特征在于，分料壳(2)与分离块(4)均呈方形状，分离块(4)外壁的四周贴合于分料壳(2)内壁的四周。
4.根据权利要求1所述的一种畜牧养殖污水处理装置，其特征在于，分离块(4)为橡胶材质。
5.根据权利要求1所述的一种畜牧养殖污水处理装置，其特征在于，开关(11)与液压缸(3)为电性连接。
说明书
一种畜牧养殖污水处理装置
技术领域
本实用新型适用于畜牧污水处理技术领域，尤其涉及一种畜牧养殖污水处理装置。
背景技术
目前，畜牧养殖养殖的过程中，会产生畜牧养殖污水，养殖畜牧产生的养殖污水同样需要处理，为了实现资源的有效利用，在畜牧养殖场周边建造沼气池，利用粪便发酵产生沼气。
但沼气液进行污水处理时，现有技术中有着相对应的处理装置，但是污水中含有杂质，不利于直接进行污水处理，而对污水中的杂质进行清理时，非常不便于污水的处理效率，容易导致污水处理装置的堵塞，也无法快速对杂质进行清除，为了解决上述中存在的问题，因此，我们提出一种畜牧养殖污水处理装置。
实用新型内容
本实用新型提出的一种畜牧养殖污水处理装置，通过分料壳的内部设置有固液分离机构，污水中的杂质和污水分离后，可通过分离机构快速对杂质进行排出分离，大大提高分离污水中杂质的便捷，从而提高污水处理的效率，解决了背景技术中提出的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种畜牧养殖污水处理装置，包括地面；
地面的内部填埋有分料壳，分料壳的顶部贯穿于地面的顶部，分料壳内部底端的中部设置有液压缸，液压缸的活塞杆顶部设置有分离块，分离块的顶部设置有金属滑料板，分离块底端的左侧设置有左挡板，分离块底端的右侧设置有右挡板；
分料壳的左侧连通有污水管，分料壳的右侧连通有排水管，分料壳与排水管的连接处设置有拦截网，分料壳右侧的顶端开设有排污口，分料壳左侧的顶端设置有开关。
优选的，分离块的顶部呈倾斜状。
优选的，分料壳与分离块均呈方形状，分离块外壁的四周贴合于分料壳内壁的四周。
优选的，分离块为橡胶材质。
优选的，开关与液压缸为电性连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过分料壳的内部设置有固液分离机构，污水中的杂质和污水分离后，可通过分离机构快速对杂质进行排出分离，大大提高分离污水中杂质的便捷，从而提高污水处理的效率。
2、本实用新型分离块为橡胶材质，在分离块位于分料壳的内部移动时，将保证将杂质高效的提升，使杂质由排污口统一排出，且分离块的顶部设置有金属滑料板，将大大提高杂质排料时的润滑和效率。
