申请日2020.12.29
公开（公告）日2021.10.22
IPC分类号B01D25/12
摘要
本实用新型公开了一种喷漆污水处理装置，包括污水处理箱结构，所述污水处理箱结构包括污水处理滤箱，所述污水处理滤箱的底端设置有处理箱支撑杆，且污水处理滤箱的顶端设置有污水处理压滤机，所述污水处理压滤机的一端固定有污水水管，所述污水处理滤箱对应污水水管的尾端固定有输水泵箱，且污水处理滤箱对应污水处理压滤机的下方对称固定有存污斗固定座，所述输水泵箱的顶端设置有配电箱，本实用新型的存污斗和存污斗固定座通过存污斗滚轮限位固定，当存污斗内部污垢较多时，可以直接将存污斗向外拉出，即可进行清理，且存污斗的侧盖和存污斗通过转轴连接固定，可以直接翻转打开，清理存污斗更快捷方便，实用性更强。
权利要求书

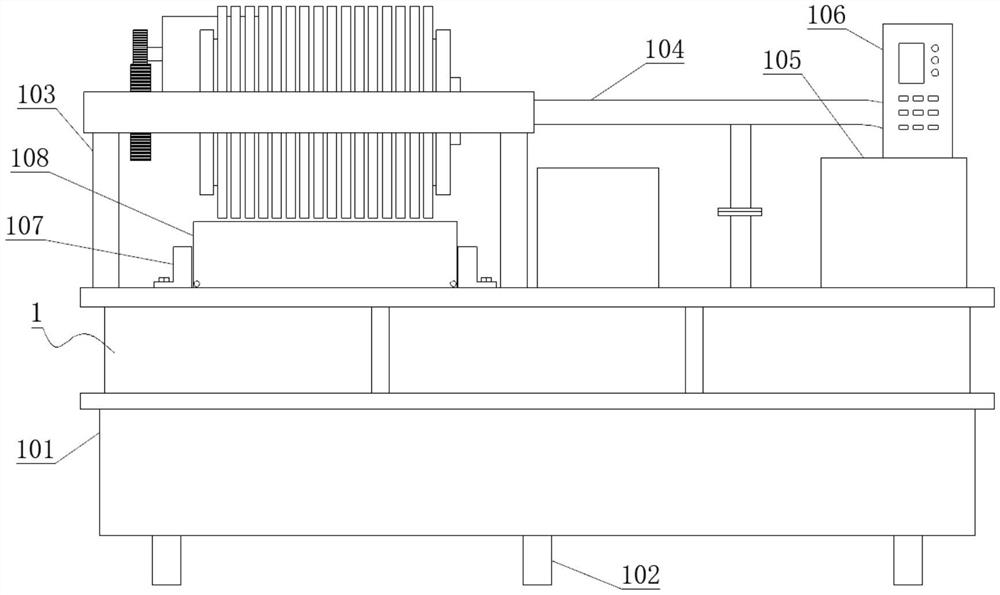

1.一种喷漆污水处理装置，包括污水处理箱结构(1)，其特征在于：所述污水处理箱结构(1)包括污水处理滤箱(101)，所述污水处理滤箱(101)的底端设置有处理箱支撑杆(102)，且污水处理滤箱(101)的顶端设置有污水处理压滤机(103)，所述污水处理压滤机(103)的一端固定有污水水管(104)，所述污水处理滤箱(101)对应污水水管(104)的尾端固定有输水泵箱(105)，且污水处理滤箱(101)对应污水处理压滤机(103)的下方对称固定有存污斗固定座(107)，所述输水泵箱(105)的顶端设置有配电箱(106)，两所述存污斗固定座(107)之间设置有存污斗(108)，所述存污斗(108)的一端对称设置有存污斗滚轮(184)，且存污斗(108)的一侧设置有存污斗侧盖(181)，所述存污斗侧盖(181)的顶端和存污斗(108)之间嵌入有侧盖转轴(183)，且存污斗侧盖(181)的底端和存污斗(108)之间嵌入有大头螺栓(182)，所述存污斗(108)和存污斗固定座(107)通过存污斗滚轮(184)限位连接。
2.根据权利要求1所述的一种喷漆污水处理装置，其特征在于：所述存污斗固定座(107)的一侧开设有滚轮滑槽(172)，且存污斗固定座(107)的底端一侧设置有固定座裙边(171)，所述滚轮滑槽(172)和存污斗滚轮(184)的尺寸相适配。
3.根据权利要求2所述的一种喷漆污水处理装置，其特征在于：所述存污斗固定座(107)和污水处理滤箱(101)通过固定座裙边(171)固定连接，所述固定座裙边(171)和污水处理滤箱(101)通过螺栓固定连接。
4.根据权利要求1所述的一种喷漆污水处理装置，其特征在于：所述存污斗侧盖(181)和存污斗(108)通过大头螺栓(182)固定连接，所述大头螺栓(182)贯穿存污斗侧盖(181)后与存污斗(108)通过螺纹旋合固定。
说明书
一种喷漆污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种喷漆污水处理装置。
背景技术
喷漆污水主要是由水帘柜产生的，大部分废水能达到回用标准，运行一段时间后，随着水中物质的浓度越来越高，必须排掉一部分浓缩水，排掉的这部分废水中含有大量的金属离子和对人体有害物质，必须进行深度处理达到国家排放标准，喷漆污水处理多基于压滤机对废水进行过滤处理。
然而现有的喷漆污水处理装置在使用的过程中仍然存在一些不合理的因素，现有的喷漆污水处理装置在使用时：压滤机下方的存污斗和过滤箱通过螺栓或焊接固定，而存污斗内部会积攒较多的污垢，需要定期清洁，而焊接或通过螺栓固定的存污斗，难以拆卸清洁，不利于污水处理箱的维护清洁，实用性较差。
实用新型内容
本实用新型的目的在于提供一种喷漆污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种喷漆污水处理装置，包括污水处理箱结构，所述污水处理箱结构包括污水处理滤箱，所述污水处理滤箱的底端设置有处理箱支撑杆，且污水处理滤箱的顶端设置有污水处理压滤机，所述污水处理压滤机的一端固定有污水水管，所述污水处理滤箱对应污水水管的尾端固定有输水泵箱，且污水处理滤箱对应污水处理压滤机的下方对称固定有存污斗固定座，所述输水泵箱的顶端设置有配电箱，两所述存污斗固定座之间设置有存污斗。
优选的，所述存污斗的一端对称设置有存污斗滚轮，且存污斗的一侧设置有存污斗侧盖，所述存污斗侧盖的顶端和存污斗之间嵌入有侧盖转轴，且存污斗侧盖的底端和存污斗之间嵌入有大头螺栓，所述存污斗和存污斗固定座通过存污斗滚轮限位连接。
优选的，所述存污斗固定座的一侧开设有滚轮滑槽，且存污斗固定座的底端一侧设置有固定座裙边，所述滚轮滑槽和存污斗滚轮的尺寸相适配。
优选的，所述存污斗固定座和污水处理滤箱通过固定座裙边固定连接，所述固定座裙边和污水处理滤箱通过螺栓固定连接。
优选的，所述存污斗侧盖和存污斗通过大头螺栓固定连接，所述大头螺栓贯穿存污斗侧盖后与存污斗通过螺纹旋合固定。
与现有技术相比，本实用新型的有益效果是：本实用新型的存污斗和存污斗固定座通过存污斗滚轮限位固定，当存污斗内部污垢较多时，可以直接将存污斗向外拉出，即可进行清理，且存污斗的侧盖和存污斗通过转轴连接固定，可以直接翻转打开，清理存污斗更快捷方便，实用性更强。
