申请日2021.01.08
公开（公告）日2021.10.22
IPC分类号B01D53/85
摘要
本实用新型属于污水处理技术领域，尤其为一种新型污水生物除臭装置，包括花坛、转轴和限位杆，所述花坛的内部安装有填料隔板，且填料隔板的下方安置有除臭机构，所述转轴的上方连接有挡板，且转轴位于除臭机构的前端，所述限位杆的上方设置有连接块，所述花坛的左侧连接有PVC管，所述侧孔的外部固定有管道，所述延伸块的上方固定有井盖，所述检测孔的内部安装有密封塞，所述延伸块的下方固定有好氧池。该新型污水生物除臭装置能够通过生物除臭的方式对异味进行取出，外表美观，能够改善环境，内部除臭机构饱和时能够快速的对其进行更换，不会因除臭机构的饱和而影响到除臭性能，且密封性强，异味不会外泄，防盗性能好。
权利要求书

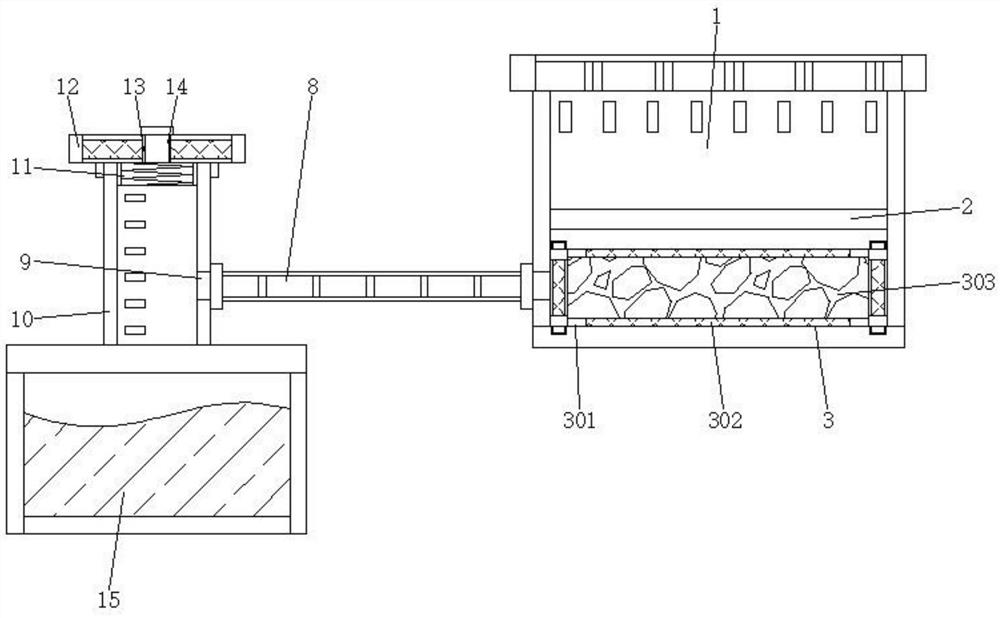

1.一种新型污水生物除臭装置，包括花坛(1)、转轴(4)和限位杆(6)，其特征在于：所述花坛(1)的内部安装有填料隔板(2)，且填料隔板(2)的下方安置有除臭机构(3)，所述转轴(4)的上方连接有挡板(5)，且转轴(4)位于除臭机构(3)的前端，所述限位杆(6)的上方设置有连接块(7)，且限位杆(6)位于挡板(5)的前端，所述花坛(1)的左侧连接有PVC管(8)，且PVC管(8)的左侧设置有侧孔(9)，所述侧孔(9)的外部固定有管道(10)，且管道(10)的上方安置有延伸块(11)，所述延伸块(11)的上方固定有井盖(12)，且井盖(12)的内部设置有检测孔(13)，所述检测孔(13)的内部安装有密封塞(14)，所述延伸块(11)的下方固定有好氧池(15)。
2.根据权利要求1所述的一种新型污水生物除臭装置，其特征在于：所述除臭机构(3)包括外框(301)、通孔(302)、除臭填料(303)、滚轮(304)和滑道(305)，且外框(301)的外部表面设置有通孔(302)，所述通孔(302)的上方安置有除臭填料(303)，所述外框(301)的下方连接有滚轮(304)，且滚轮(304)的外部设置有滑道(305)。
3.根据权利要求2所述的一种新型污水生物除臭装置，其特征在于：所述外框(301)通过通孔(302)构成镂空结构，且外框(301)与除臭填料(303)之间呈包覆状结构，并且外框(301)通过滚轮(304)和滑道(305)之间的配合与花坛(1)构成滑动平移结构。
4.根据权利要求1所述的一种新型污水生物除臭装置，其特征在于：所述挡板(5)与花坛(1)之间的尺寸相吻合，且挡板(5)通过转轴(4)与花坛(1)之间构成转动结构，并且限位杆(6)与挡板(5)之间相垂直，而且限位杆(6)通过连接块(7)与花坛(1)之间构成转动结构。
5.根据权利要求1所述的一种新型污水生物除臭装置，其特征在于：所述管道(10)通过侧孔(9)和PVC管(8)之间的配合与花坛(1)之间构成流通结构，且管道(10)与好氧池(15)之间相垂直，并且管道(10)与好氧池(15)之间为流通结构。
6.根据权利要求1所述的一种新型污水生物除臭装置，其特征在于：所述检测孔(13)贯穿于井盖(12)，且井盖(12)通过检测孔(13)和密封塞(14)之间的配合构成密封结构，并且井盖(12)通过延伸块(11)与管道(10)之间构成螺纹拆卸结构。
说明书
一种新型污水生物除臭装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种新型污水生物除臭装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水除臭是污水处理的一环，对于污水的除臭需要使用到专用的除臭装置。
现在传统的除臭装置无法通过生物除臭的方式对异味进行去除，外表不够美观，无法改善环境，在内部除臭机构饱和时难以对其进行更换，导致除臭性能受到影响，且密封性一般，异味容易外泄，防盗性能一般，需要能够通过生物除臭的方式对异味进行取出，外表美观，能够改善环境，内部除臭机构饱和时能够快速的对其进行更换，不会因除臭机构的饱和而影响到除臭性能，且密封性强，异味不会外泄，防盗性能好的新型除臭装置。
针对上述问题，急需在原有除臭装置的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种新型污水生物除臭装置，以解决上述背景技术中提出的同类产品无法通过生物除臭的方式对异味进行去除，外表不够美观，无法改善环境，在内部除臭机构饱和时难以对其进行更换，导致除臭性能受到影响，且密封性一般，异味容易外泄，防盗性能一般的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型污水生物除臭装置，包括花坛、转轴和限位杆，所述花坛的内部安装有填料隔板，且填料隔板的下方安置有除臭机构，所述转轴的上方连接有挡板，且转轴位于除臭机构的前端，所述限位杆的上方设置有连接块，且限位杆位于挡板的前端，所述花坛的左侧连接有PVC管，且PVC管的左侧设置有侧孔，所述侧孔的外部固定有管道，且管道的上方安置有延伸块，所述延伸块的上方固定有井盖，且井盖的内部设置有检测孔，所述检测孔的内部安装有密封塞，所述延伸块的下方固定有好氧池。
优选的，所述除臭机构包括外框、通孔、除臭填料、滚轮和滑道，且外框的外部表面设置有通孔，所述通孔的上方安置有除臭填料，所述外框的下方连接有滚轮，且滚轮的外部设置有滑道。
优选的，所述外框通过通孔构成镂空结构，且外框与除臭填料之间呈包覆状结构，并且外框通过滚轮和滑道之间的配合与花坛构成滑动平移结构。
优选的，所述挡板与花坛之间的尺寸相吻合，且挡板通过转轴与花坛之间构成转动结构，并且限位杆与挡板之间相垂直，而且限位杆通过连接块与花坛之间构成转动结构。
优选的，所述管道通过侧孔和PVC管之间的配合与花坛之间构成流通结构，且管道与好氧池之间相垂直，并且管道与好氧池之间为流通结构。
优选的，所述检测孔贯穿于井盖，且井盖通过检测孔和密封塞之间的配合构成密封结构，并且井盖通过延伸块与管道之间构成螺纹拆卸结构。
与现有技术相比，本实用新型的有益效果是：该新型污水生物除臭装置能够通过生物除臭的方式对异味进行取出，外表美观，能够改善环境，内部除臭机构饱和时能够快速的对其进行更换，不会因除臭机构的饱和而影响到除臭性能，且密封性强，异味不会外泄，防盗性能好；
1、该新型污水生物除臭装置通过PVC管将臭气引至花坛底部的除臭机构中，从而使装置能够通过生物除臭的方式对污水进行除臭，臭气通过通孔进入外框中，除臭填料对臭气进行吸附截留，从而对臭气进行过滤，在除臭填料出现饱和后，对外框施加作用力通过滚轮在滑道中的滑动能够将外框从花坛中取出，便于使用者对其内部的除臭填料进行更换；
2、该新型污水生物除臭装置通过挡板和限位杆的设置，挡板对花坛进行遮挡，使除臭机构不会轻易的从花坛中脱落，提升了装置工作时的稳定性，限位杆对挡板的位置进行限定，使其不会轻易的落下，在需要对花坛内部的除臭机构取出时，通过连接块将限位杆转起，然后再通过转轴将挡板转下即可将花坛打开，使用便利，在提升了花坛稳定性的同时不会影响到使用者对除臭机构的更换；
3、该新型污水生物除臭装置通过井盖、检测孔和密封塞的设置，井盖上有密封圈，能够防止臭气外泄，通过检测孔能够对臭气进行检测，同时在不需要对臭气检测时，密封塞对检测孔进行密封，使臭气不会通过检测孔漏出，同时井盖通过延伸块与管道螺纹连接，该连接方式使井盖不会轻易的被撬开，提升了井盖的防盗性能。
