申请日2020.12.30
公开（公告）日2021.10.22
IPC分类号C02F1/00; B01F7/18
摘要
本实用新型的一种污水处理药剂加药装置涉及污水处理技术领域，是由水处理药剂罐、混合罐、进水管和出水管组成，其混合罐内安装着搅拌叶轮，搅拌叶轮是由固定在混合罐外部的电机驱动连接，混合罐顶部通过一组以上的加药管分路与加药主管连接，加药主管上安装有加药泵并与水处理药剂罐连通。本实用新型的一种污水处理药剂加药装置，结构简单、设计合理，使用操作方便快捷，加药时使得污水和污水处理药剂的混合增加接触面积，再完全注入到污水中可以使药剂与污水充分混合，明显提高整个罐体内水处理药剂和污水的混合程度和反应效率，避免污水和污水处理药剂混合不充分造成的浪费，降低了污水处理药剂的添加量，降低了污水处理药剂的成本。
权利要求书

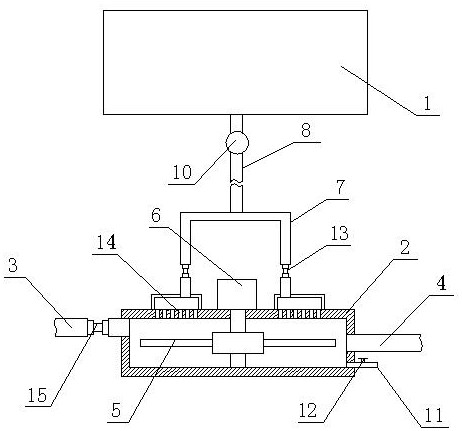

1.一种污水处理药剂加药装置，是由水处理药剂罐（1）、混合罐（2）、进水管（3）和出水管（4）组成，其特征在于混合罐（2）内安装着搅拌叶轮（5），搅拌叶轮（5）是由固定在混合罐（2）外部的电机（6）驱动连接，混合罐（2）顶部通过一组以上的加药管分路（7）与加药主管（8）连接，加药主管（8）上安装有加药泵（10）并与水处理药剂罐（1）连通；进水管（3）置于混合罐（2）一侧的上部，出水管（4）置于混合罐（2）一侧的中部，混合罐（2）一侧的下部设有排残管（11），排残管（11）上安装有开关阀（12）；混合罐（2）与加药管分路（7）连接处均布着进药孔（14）。
2.如权利要求1所述的一种污水处理药剂加药装置，其特征在于加药管分路（7）上均安装有第一止回阀（13）。
3.如权利要求1所述的一种污水处理药剂加药装置，其特征在于进水管（3）安装着第二止回阀（15）。
说明书
一种污水处理药剂加药装置
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种污水处理药剂加药装置。
背景技术
随着水资源的稀缺，污水处理后再利用，成为必需。而污水处理药剂则是污水处理中所必须使用的化学药剂。而怎样使得污水处理成为一种低附加值的、高效率的工艺流程，化学药剂的适用就是其中一项重要的控制因素之一。这样就必须使得污水处理药剂适量的、高混合性的添加到污水处理系统中，并能与污水反应，从而高效率的使用，现有的药剂加药装置直接注入混合分散性相对较差，使得加入时药剂集中反应缓慢效果不佳。
实用新型内容
本实用新型针对背景技术中存在的不足，而提供的一种污水处理药剂加药装置。
本实用新型的一种污水处理药剂加药装置，是由水处理药剂罐、混合罐、进水管和出水管组成，其混合罐内安装着搅拌叶轮，搅拌叶轮是由固定在混合罐外部的电机驱动连接，混合罐顶部通过一组以上的加药管分路与加药主管连接，加药主管上安装有加药泵并与水处理药剂罐连通。
作为本实用新型的进一步改进，进水管置于混合罐一侧的上部，出水管置于混合罐一侧的中部，混合罐一侧的下部设有排残管，排残管上安装有开关阀。
作为本实用新型的进一步改进，加药管分路上均安装有第一止回阀。
作为本实用新型的进一步改进，混合罐与加药管分路连接处均布着进药孔。
作为本实用新型的进一步改进，进水管安装着第二止回阀。
本实用新型的一种污水处理药剂加药装置，结构设计合理，使用操作方便快捷，加药时使得污水和污水处理药剂的混合增加接触面积，再完全注入到污水中可以使药剂与污水充分混合，明显提高整个罐体内水处理药剂和污水的混合程度和反应效率，避免污水和污水处理药剂混合不充分造成的浪费，降低了污水处理药剂的添加量，降低了污水处理药剂的成本，从而降低了污水处理的成本。
