申请日2020.12.31
公开（公告）日2021.10.22
IPC分类号C02F1/20; B01D19/02
摘要
本申请涉及一种污水处理设备用消泡装置，其包括圆柱形污水池以及位于所述污水池内的反水管，所述反水管一端位于所述污水池内的污水中另一端延伸至污水端面之上，所述反水管上设置有抽水泵，所述污水池内设置有主控管，所述主控管位于污水表面之上，所述主控管下端面开设有多个与所述主控管内部连通的出水口，所述主控管上端面的中间部分处开设有能够接收所述反水管流出的污水的进水口，所述污水池顶端设置有电机，所述电机上的转轴竖直设置且由所述进水口伸入所述主控管内，所述转轴与所述主控管底壁固定连接。本申请具有进一步加强消泡效率的效果。
权利要求书

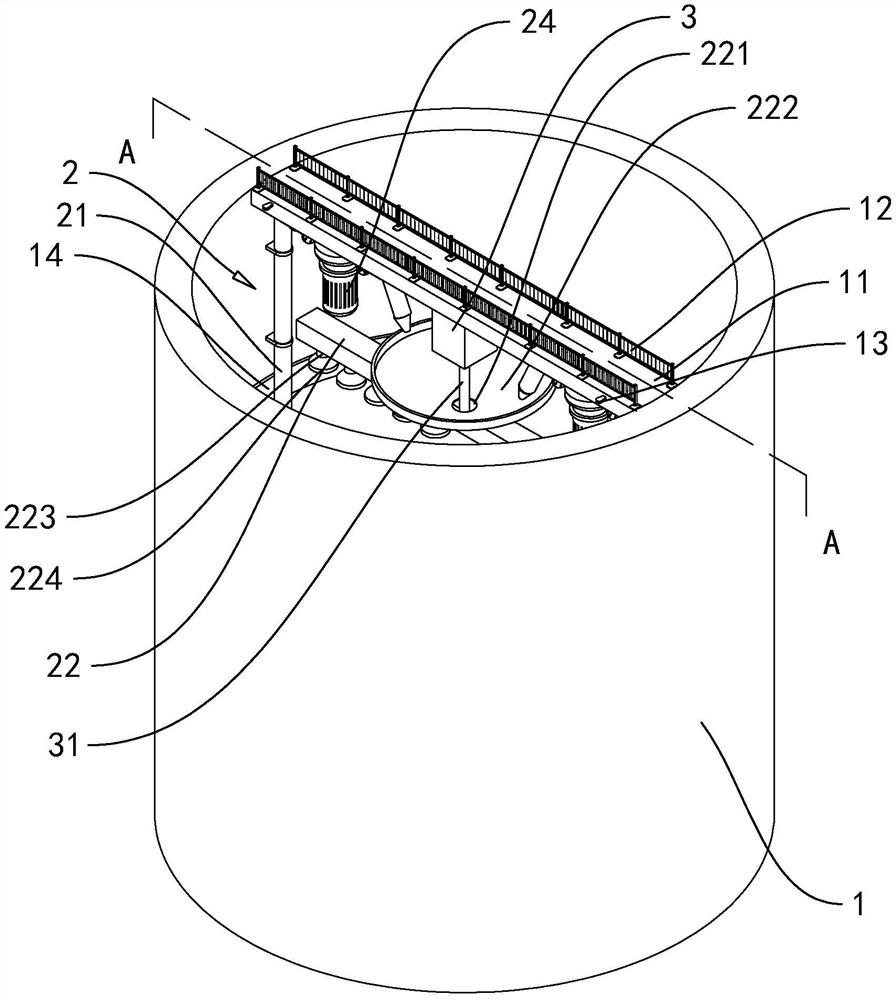

1.一种污水处理设备用消泡装置，包括圆柱形污水池(1)以及位于所述污水池(1)内的反水管(21)，其特征在于：所述反水管(21)一端位于所述污水池(1)内的污水中，另一端延伸至污水端面之上，所述反水管(21)上设置有抽水泵(24)，所述污水池(1)内设置有主控管(22)，所述主控管(22)位于污水表面之上，所述主控管(22)下端面开设有多个与所述主控管(22)内部连通的出水口(223)，所述主控管(22)上端面的中间部分处开设有能够接收所述反水管(21)流出的污水的进水口(221)，所述污水池(1)顶端设置有电机(3)，所述电机(3)上的转轴(31)竖直设置且由所述进水口(221)伸入所述主控管(22)内，所述转轴(31)与所述主控管(22)底壁固定连接。
2.根据权利要求1所述的一种污水处理设备用消泡装置，其特征在于：所述出水口(223)上设置有喷淋头(224)。
3.根据权利要求1所述的一种污水处理设备用消泡装置，其特征在于：所述反水管(21)通过卡箍(23)固定连接在所述污水池(1)侧壁上。
4.根据权利要求1所述的一种污水处理设备用消泡装置，其特征在于：所述污水池(1)侧壁上设置有警示线(14)。
5.根据权利要求1所述的一种污水处理设备用消泡装置，其特征在于：所述进水口(221)上端呈扩口状设置。
6.根据权利要求1所述的一种污水处理设备用消泡装置，其特征在于：所述反水管(21)设置为若干个且周向分布在所述污水池(1)侧壁上。
7.根据权利要求1所述的一种污水处理设备用消泡装置，其特征在于：所述污水池(1)顶端面设置有供人员行走用的连接板(11)，所述电机(3)以及所述抽水泵(24)固定连接在所述连接板(11)底端。
8.根据权利要求7所述的一种污水处理设备用消泡装置，其特征在于：所述连接板(11)的两侧安装有栏杆(12)以及警示灯(13)。
说明书
一种污水处理设备用消泡装置
技术领域
本申请涉及污水处理领域，尤其是涉及一种污水处理设备用消泡装置。
背景技术
污水处理过程中会产生大量的气泡，这些气泡堆积在污水表面会增加污水内的氧气含量，气泡的长时间滞留会影响污水处理效率，且最终影响污水处理质量。
中国专利CN205099450U公开了一种污水处理消泡装置，其包括位于污水处理池内的进气管、喷淋管以及位于喷淋管顶端的喷淋头，进气管为喷淋管提供压力，使其将污水池内的污水抽出并从喷淋管顶端的喷淋头喷到污水表面以达到消泡目的。
针对上述中的相关技术，发明人认为上述技术中的消泡装置上的喷淋头位置相对固定，这种固定式的喷淋头喷淋覆盖范围有限，无法达到较好的消泡效果，影响消泡效率，有待改进。
发明内容
为了进一步加强消泡效率，本申请提供一种污水处理设备用消泡装置。
本申请提供的一种污水处理设备用消泡装置采用如下的技术方案：
一种污水处理设备用消泡装置，包括圆柱形污水池以及位于所述污水池内的反水管，所述反水管一端位于所述污水池内的污水中，另一端延伸至污水端面之上，所述反水管上设置有轴水泵，所述污水池内设置有主控管，所述主控管位于污水表面之上，所述主控管下端面开设有多个与所述主控管内部连通的出水口，所述主控管上端面的中间部分处开设有能够接收所述反水管流出的污水的进水口，所述污水池顶端设置有电机，所述电机上的转轴竖直设置且由所述进水口伸入所述主控管内，所述转轴与所述主控管底壁固定连接。
通过采用上述技术方案，当需要进行消泡工作时，打开抽水泵以及电机，使得反水管从污水池内的污水中抽取污水并由进水口流入至主控管之内，由于主控管与转轴固定连接，当电机驱动转轴转动时，主控管与会随转轴同步转动，当主控管转动时，会加速位于主控管中心部位的水体流向主控管的边缘部分，使得主控管上的多个出水口都能起到分流水体的作用，出水口分流的液体淋到污水表面以达到消泡效果，通过设置旋转的主控管以及位于主控管上的多个出水口，使得主控管能够获得更大的喷淋面积，与此同时，使得主控管旋转能够将主控管内的水体更好的流向主控管的两端，进一步加大了喷淋面积，从而进一步提升了消泡效率。
可选的，所述出水口上设置有喷淋头。
通过采用上述技术方案，当开始消泡工作时，位于出水口上的喷淋头能够进一步加强出水口的出水效果，使其获得更大的喷淋面积，使得主控管能够消除位于污水池池壁边缘部分的气泡，减少死角处气泡的堆积，进一步提升整体装置的消泡效果。
可选的，所述反水管通过卡箍固定连接在所述污水池侧壁上。
通过采用上述技术方案，将反水管固定在污水池侧壁上，防止反水管受外力因素影响而出现错位现象，从而能够始终为主控管提供水流，使用卡箍固定，也便于使用者维修以及更换破损或者堵塞的反水管。
可选的，所述污水池侧壁上设置有警示线。
通过采用上述技术方案，能够确保污水池内的污水始终保持良好的水面高度，从而保证主控管流出的水流的喷淋效果，进一步保证了整体装置的消泡效率。
可选的，所述进水口上端呈扩口状设置。
通过采用上述技术方案，当反水管向进水口内加水且此时主控管处于转动状态时，扩口状的端口能够进一步加强进水口的水流收集效果，使得主控管旋转时也能进行正常的集水工作，进一步加强反水管对主控管的加水效果。
可选的，所述反水管设置为若干个且周向分布在所述污水池侧壁上。
通过采用上述技术方案，当向主控管内加入污水池内部的污水时，若干反水管能够进一步提升主控管内的水体流量，使得主控管能够源源不断的进行消泡工作，同时，主控管内的水流增加时，也会提升主控管端部的喷淋效果，进一步加强整体机构的消泡效果。
可选的，所述污水池顶端面设置有供人员行走用的连接板，所述电机以及所述抽水泵固定连接在所述连接板底端。
通过采用上述技术方案，在污水池的顶端设置供人员行走的连接板，使得工作人员能够在污水池上端观测污水池的消泡情况。将电机以及抽水泵安装在连接板的底端，便于工作人员维修更换电机以及抽水泵。
可选的，所述连接板的两侧安装有栏杆以及警示灯。
通过采用上述技术方案，连接板两侧的栏杆能够进一步保证位于连接板上的人员的安全，同时位于连接板两侧的警示灯能够便于工作者确定连接板位置以及能够在夜间检查消泡情况。
综上所述，本申请包括以下至少一种有益技术效果：
通过设置旋转的主控管以及位于主控管上的多个出水口，使得主控管能够获得更大的喷淋面积，与此同时，使得主控管旋转能够将主控管内的水体更好的流向主控管的两端，进一步加大了喷淋面积，进一步提升了消泡效率；
通过设置多个反水管以及位于主控管上端面的集水件，增大了主控管内的水流，并保证反水管流出的水能够在主控管转动时也能准确的汇入到主控管之内，进一步加强了反水管对主控管的加水效率；
通过设置警示线，使得工作人员能够及时确定位于污水池内的污水的量，从而进一步保证消泡装置距离污水表面的距离，使得消泡装置能够始终获得较好的消泡空间，进一步加强了消泡效率。
