申请日2021.01.26
公开（公告）日2021.10.26
IPC分类号C02F9/04
摘要
本实用新型涉及水处理装置技术领域，且公开了一种高效分裂式水处理设备，包括水处理设备主体、第一处理机构和第二处理机构，所述第一处理机构包括有污水箱、进水管、高压抽水泵、抽水管、出水管、过滤网和活性炭吸附板，所述污水箱的左侧顶部与进水管的底端连通设置，所述高压抽水泵的底部与污水箱的顶部固定安装，本实用新型通过设置第一处理机构、污水箱、进水管、高压抽水泵、抽水管、出水管、过滤网和活性炭吸附板，当将污水从进水管倒入污水箱中，通过设置过滤网，可以将一些泥沙等物质阻挡在过滤网左侧，通过设置活性炭吸附板，可以初步将水质进行过滤处理，达到了初步处理的效果。
权利要求书

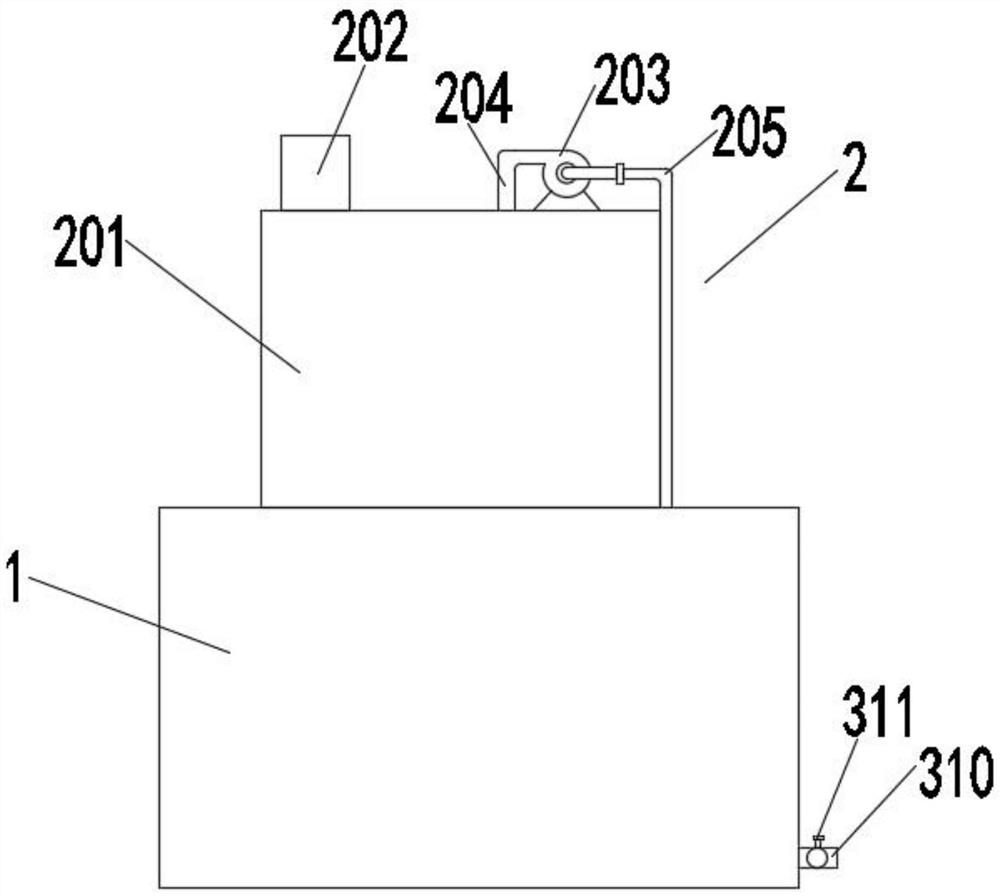

1.一种高效分裂式水处理设备，包括水处理设备主体(1)、第一处理机构(2)和第二处理机构(3)，其特征在于：所述第一处理机构(2)包括有污水箱(201)、进水管(202)、高压抽水泵(203)、抽水管(204)、出水管(205)、过滤网(206)和活性炭吸附板(207)，所述污水箱(201)的左侧顶部与进水管(202)的底端连通设置，所述高压抽水泵(203)的底部与污水箱(201)的顶部固定安装，所述污水箱(201)的内壁与过滤网(206)的外壁密封固定连接，所述污水箱(201)的内壁与活性炭吸附板(207)的外壁密封固定连接；
所述第二处理机构(3)包括有KDF滤芯板(301)、离子树脂交换膜板(302)、反渗透膜板(303)、第一防水板(304)、通水孔(305)、超滤膜(306)、防水密封圈(307)、第二防水板(308)、出水孔(309)、出水管道(310)和开关阀门(311)，所述水处理设备主体(1)的内壁与KDF滤芯板(301)的外壁密封固定连接，所述水处理设备主体(1)的内壁与离子树脂交换膜板(302)的外壁密封固定连接，所述水处理设备主体(1)的内壁与反渗透膜板(303)的外壁密封固定连接，所述超滤膜(306)的顶端与通水孔(305)连通设置，所述防水密封圈(307)设置在超滤膜(306)的顶端与通水孔(305)连接处，所述超滤膜(306)的底端与出水孔(309)连通设置，另一个所述防水密封圈(307)设置在超滤膜(306)的底端与出水孔(309)连接处。
2.根据权利要求1所述的一种高效分裂式水处理设备，其特征在于：所述高压抽水泵(203)的输入端与抽水管(204)的一端连通设置，所述抽水管(204)的另一端贯穿污水箱(201)的顶部并延伸至污水箱(201)的内部，所述高压抽水泵(203)的输出端与出水管(205)的一端连通设置，所述出水管(205)的另一端与水处理设备主体(1)的顶部连通设置。
3.根据权利要求1所述的一种高效分裂式水处理设备，其特征在于：所述过滤网(206)位于活性炭吸附板(207)的左侧，所述抽水管(204)的另一端延伸至污水箱(201)内部的端口位于活性炭吸附板(207)的右侧。
4.根据权利要求1所述的一种高效分裂式水处理设备，其特征在于：所述KDF滤芯板(301)位于离子树脂交换膜板(302)的正上方，所述离子树脂交换膜板(302)位于反渗透膜板(303)的正上方。
5.根据权利要求1所述的一种高效分裂式水处理设备，其特征在于：所述第一防水板(304)的外壁与水处理设备主体(1)的内壁密封固定连接，所述第一防水板(304)开设有通水孔(305)，所述第二防水板(308)的外壁与水处理设备主体(1)的内壁密封固定连接，所述第二防水板(308)开设有出水孔(309)。
6.根据权利要求1所述的一种高效分裂式水处理设备，其特征在于：所述出水管道(310)的左端与水处理设备主体(1)的右侧连通设置，所述开关阀门(311)固定安装在出水管道(310)的内部。
说明书
一种高效分裂式水处理设备
技术领域
本实用新型涉及水处理装置技术领域，具体为一种高效分裂式水处理设备。
背景技术
“水处理设备”是对水做过滤净化处理的设备，通过各种物理的、化学的手段，去除水中一些对生产、生活不需要的有害的物质。由于社会生产、生活与水密切相关，因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。
目前市场上的高效水处理设备不仅结构复杂，而且功能单一，不能够将污水彻底处理干净，延长了污水处理的时间，降低了污水处理的速度，不便于使用者的使用。
实用新型内容
本实用新型的目的在于提供了一种高效分裂式水处理设备，达到水处理的目的。
为实现上述目的，本实用新型提供如下技术方案：一种高效分裂式水处理设备，包括水处理设备主体、第一处理机构和第二处理机构，所述第一处理机构包括有污水箱、进水管、高压抽水泵、抽水管、出水管、过滤网和活性炭吸附板，所述污水箱的左侧顶部与进水管的底端连通设置，所述高压抽水泵的底部与污水箱的顶部固定安装，所述污水箱的内壁与过滤网的外壁密封固定连接，所述污水箱的内壁与活性炭吸附板的外壁密封固定连接；
所述第二处理机构包括有KDF滤芯板、离子树脂交换膜板、反渗透膜板、第一防水板、通水孔、超滤膜、防水密封圈、第二防水板、出水孔、出水管道和开关阀门，所述水处理设备主体的内壁与KDF滤芯板的外壁密封固定连接，所述水处理设备主体的内壁与离子树脂交换膜板的外壁密封固定连接，所述水处理设备主体的内壁与反渗透膜板的外壁密封固定连接，所述超滤膜的顶端与通水孔连通设置，所述防水密封圈设置在超滤膜的顶端与通水孔连接处，所述超滤膜的底端与出水孔连通设置，另一个所述防水密封圈设置在超滤膜的底端与出水孔连接处。
优选的，所述高压抽水泵的输入端与抽水管的一端连通设置，所述抽水管的另一端贯穿污水箱的顶部并延伸至污水箱的内部，所述高压抽水泵的输出端与出水管的一端连通设置，所述出水管的另一端与水处理设备主体的顶部连通设置。
优选的，所述过滤网位于活性炭吸附板的左侧，所述抽水管的另一端延伸至污水箱内部的端口位于活性炭吸附板的右侧。
优选的，所述KDF滤芯板位于离子树脂交换膜板的正上方，所述离子树脂交换膜板位于反渗透膜板的正上方。
优选的，所述第一防水板的外壁与水处理设备主体的内壁密封固定连接，所述第一防水板开设有通水孔，所述第二防水板的外壁与水处理设备主体的内壁密封固定连接，所述第二防水板开设有出水孔。
优选的，所述出水管道的左端与水处理设备主体的右侧连通设置，所述开关阀门固定安装在出水管道的内部。
本实用新型提供了一种高效分裂式水处理设备。具备以下有益效果：
(1)、本实用新型通过设置第一处理机构、污水箱、进水管、高压抽水泵、抽水管、出水管、过滤网和活性炭吸附板，当将污水从进水管倒入污水箱中，通过设置过滤网，可以将一些泥沙等物质阻挡在过滤网左侧，通过设置活性炭吸附板，可以初步将水质进行过滤处理，达到了初步处理的效果。
(2)、本实用新型通过设置第二处理机构、KDF滤芯板、离子树脂交换膜板、反渗透膜板、第一防水板、通水孔、超滤膜、防水密封圈、第二防水板、出水孔、出水管道和开关阀门，通过设置KDF滤芯板能部分去除细菌、病毒和部分去除重金属，通过设置离子树脂交换膜板去除水垢，通过设置反渗透膜板可以将水分子和比水分子小的矿物质、微量元素能通过膜，通过设置若干个超滤膜，最终达到了高效的处理水质的效果。
