申请日2021.02.03
公开（公告）日2021.10.26
IPC分类号C02F9/14; B01F7/18; C02F103/20
摘要
本实用新型公开了一种养殖污水处理用循环式生物反应装置，属于养殖污水处理技术领域。一种养殖污水处理用循环式生物反应装置，包括安装箱，所述安装箱的顶部固定安装有第一进水管，所述安装箱内壁的一侧固定安装有第一电机，所述第一电机的输出端固定安装有第一转轴；本实用新型，在使用时，将未经处理的污水从第一进水管倒入安装箱，经过污水通过第一进水管，落在处理盒内，污水从漏水网渗透过去，通过第二进水管进入反应桶，进行处理，杂质留在漏水网上表面，此时启动第二电机带动第二转轴转动，第二转轴带动压板旋转，压在漏水网上，压板和漏水网将杂质内的污水挤压出来，再次经过漏水网漏入第二进水管，防止杂质内的污水漏处理。
权利要求书

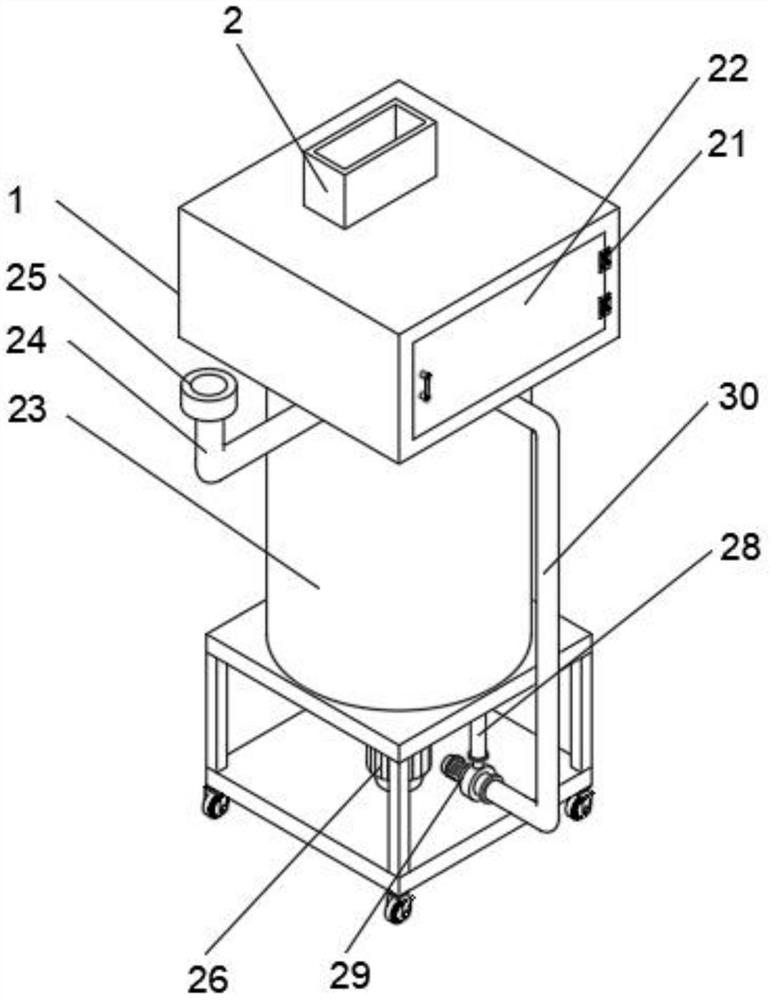

1.一种养殖污水处理用循环式生物反应装置，包括安装箱(1)，其特征在于，所述安装箱(1)的顶部固定安装有第一进水管(2)，所述安装箱(1)内壁的一侧固定安装有第一电机(3)，所述第一电机(3)的输出端固定安装有第一转轴(4)，所述第一转轴(4)的外表面固定安装有连接板(5)，所述连接板(5)的顶部固定安装有安装板(6)，所述安装板(6)的一侧固定安装有处理盒(7)，所述处理盒(7)的内壁的底部固定安装有漏水网(8)，所述安装箱(1)底部的一侧固定安装有第二进水管(9)，所述安装箱(1)内壁的中部固定安装有第二电机(10)，所述第二电机(10)的输出端固定安装有第二转轴(11)，所述第二转轴(11)的外表面固定连接有压板(12)，所述安装板(6)上表面的一侧固定安装有第三电机(13)，所述第三电机(13)的输出端固定安装有齿轮(14)，所述齿轮(14)的底部啮合有齿条(15)，所述齿条(15)的底部设置有滑槽(16)，所述齿条(15)的一端固定安装有推板(17)。
2.根据权利要求1所述的一种养殖污水处理用循环式生物反应装置，其特征在于，所述处理盒(7)一侧的底部固定安装有斜板(18)，所述斜板(18)的底部设置有收集箱(19)，所述收集箱(19)的两侧均滑动连接有滑轨(20)。
3.根据权利要求1所述的一种养殖污水处理用循环式生物反应装置，其特征在于，所述安装箱(1)的一侧面固定安装有合页(21)，所述合页(21)的一侧固定安装有箱门(22)。
4.根据权利要求1所述的一种养殖污水处理用循环式生物反应装置，其特征在于，所述安装箱(1)的底部固定安装有反应桶(23)，所述反应桶(23)正面的顶部固定安装有进料管(24)，所述进料管(24)的顶部固定安装有进料斗(25)。
5.根据权利要求4所述的一种养殖污水处理用循环式生物反应装置，其特征在于，所述反应桶(23)下表面的中部固定安装有第四电机(26)，所述第四电机(26)的输出端固定安装有搅拌棒(27)。
6.根据权利要求4所述的一种养殖污水处理用循环式生物反应装置，其特征在于，所述反应桶(23)底部的一侧固定安装有第一循环管(28)，所述第一循环管(28)的一端固定安装有水泵(29)，所述水泵(29)的输出端固定安装有第二循环管(30)。
说明书
一种养殖污水处理用循环式生物反应装置
技术领域
本实用新型涉及养殖污水处理技术领域，尤其涉及一种养殖污水处理用循环式生物反应装置。
背景技术
养殖是指培育和繁殖动植物。养殖包括家畜养殖、家禽养殖、水产养殖和特种养殖等种类，养殖污水具有典型的“三高”特征即有机物浓度高COD高达3000-12000mg/l，氨氮高达800-2200mg/l，悬浮物多SS超标数十倍，色度深，并含有大量的细菌，氨氮、有机磷含量高。
在养殖的过程中，会产生一些养殖污水，需要及处理后才能进行排放，一般使用药物搅拌沉淀，现有的反应装置，在倒入污水时，污水会掺杂一些动物粪便、淤泥等不可溶的物质，无法反应处理，就需要在处理前对污水中的杂质去处，并挤压出杂质内的污水，防止杂质中的污水漏处理，现有的反应装置，在处理污水时，药物与污水混合不均匀，污水的处理不彻底，也会造成环境污染。
实用新型内容
本实用新型的目的是为了解决现有技术中反应装置处理污水前不便去除杂质和处理时药物混合不均匀的问题，而提出的一种养殖污水处理用循环式生物反应装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种养殖污水处理用循环式生物反应装置，包括安装箱，所述安装箱的顶部固定安装有第一进水管，所述安装箱内壁的一侧固定安装有第一电机，所述第一电机的输出端固定安装有第一转轴，所述第一转轴的外表面固定安装有连接板，所述连接板的顶部固定安装有安装板，所述安装板的一侧固定安装有处理盒，所述处理盒的内壁的底部固定安装有漏水网，所述安装箱底部的一侧固定安装有第二进水管，所述安装箱内壁的中部固定安装有第二电机，所述第二电机的输出端固定安装有第二转轴，所述第二转轴的外表面固定连接有压板，所述安装板上表面的一侧固定安装有第三电机，所述第三电机的输出端固定安装有齿轮，所述齿轮的底部啮合有齿条，所述齿条的底部设置有滑槽，所述齿条的一端固定安装有推板。
优选的，所述处理盒一侧的底部固定安装有斜板，所述斜板的底部设置有收集箱，所述收集箱的两侧均滑动连接有滑轨。
优选的，所述安装箱的一侧面固定安装有合页，所述合页的一侧固定安装有箱门。
优选的，所述安装箱的底部固定安装有反应桶，所述反应桶正面的顶部固定安装有进料管，所述进料管的顶部固定安装有进料斗。
优选的，所述反应桶下表面的中部固定安装有第四电机，所述第四电机的输出端固定安装有搅拌棒。
优选的，所述反应桶底部的一侧固定安装有第一循环管，所述第一循环管的一端固定安装有水泵，所述水泵的输出端固定安装有第二循环管。
与现有技术相比，本实用新型提供了一种养殖污水处理用循环式生物反应装置，具备以下有益效果：
1、本实用新型，通过设置安装箱、第一进水管、第一电机、第一转轴、连接板、安装板、处理盒、漏水网、第二进水管、第二电机、第二转轴、压板、第三电机、齿轮、齿条、滑槽、推板、斜板、收集箱、滑轨、合页和箱门，在循环反应处理污水之前，去除污水中的杂质，保证循环式生物反应设备能够正常运行，在使用时，将未经处理的污水从第一进水管倒入安装箱，经过污水通过第一进水管，落在处理盒内，污水从漏水网渗透过去，通过第二进水管进入反应桶，进行处理，杂质留在漏水网上表面，此时启动第二电机带动第二转轴转动，第二转轴带动压板旋转，压在漏水网上，压板和漏水网将杂质内的污水挤压出来，再次经过漏水网漏入第二进水管，防止杂质内的污水漏处理，挤压后将压板回归原位，启动第一电机通过第一转轴带动连接板转动，安装板、处理盒和斜板发生倾斜，将斜板靠近收集箱，随后启动第三电机带动齿轮转动，齿轮转动即可推动齿条在滑槽内移动，齿条推动推板，将漏水网上的杂质推到收集箱内，最后打开箱门，将收集箱从滑轨内拉出，倒掉杂质，方便后续使用，这样就可以快速去除杂质，只能使污水流入循环式生物反应设备，防止设备损坏。
2、本实用新型，通过设置反应桶、进料管、进料斗、第四电机、搅拌棒、第一循环管、水泵和第二循环管，提升污水处理时生物反应的效率，反应更加均匀，污水进入反应桶后，将反应处理的药品从进料斗和进料管加入反应桶，启动第四电机带动搅拌棒转动，搅拌反应桶内的污水，药品散布更加均匀，同时启动水泵，将污水从第一循环管抽出，再从第二循环管送进反应桶，使反应桶内的污水循环起来，使反应更加均匀，提升污水处理生物反应的效率。
