申请日2021.02.05
公开（公告）日2021.10.26
IPC分类号B01D29/58; B01D29/64
摘要

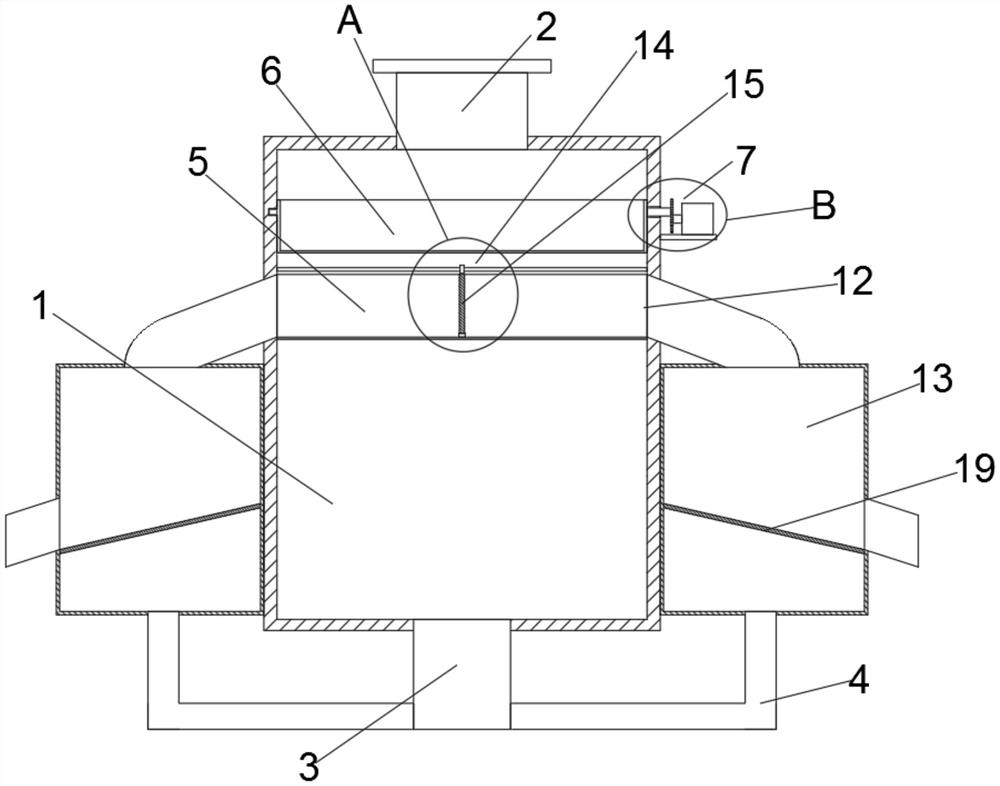

本实用新型提供一种污水过滤除杂装置，包括箱体，所述箱体的上部连通有入水管，所述箱体的底部设有排水管，所述箱体内设有位于所述排水管上方第一过滤层，所述箱体内转动连接有位于所述第一过滤层上方的第二过滤层，所述箱体的外部固定有用于驱动所述第二过滤层转动的驱动装置，所述箱体的两侧对应设有排杂口，所述排杂口位于所述第一过滤层与所述第二过滤层之间，所述排杂口连通有收集箱，所述收集箱的出水口与所述排水管连通，所述箱体内设有用于将杂质清除出所述箱体的推送装置。本实用新型第一过滤层和第二过滤层截留的杂质及时排出，有效降低第一过滤层和第二过滤层堵塞几率，且污水冲刷第二过滤层的底部，提高污水过滤的效果。
权利要求书
1.一种污水过滤除杂装置，其特征在于：包括箱体，所述箱体的上部连通有入水管，所述箱体的底部设有排水管，所述箱体内设有位于所述排水管上方第一过滤层，所述箱体内转动连接有位于所述第一过滤层上方的第二过滤层，所述箱体的外部固定有用于驱动所述第二过滤层转动的驱动装置，所述箱体的两侧对应设有排杂口，所述排杂口位于所述第一过滤层与所述第二过滤层之间，所述排杂口连通有收集箱，所述收集箱的出水口与所述排水管连通，所述箱体内设有用于将杂质清除出所述箱体的推送装置。
2.如权利要求1所述的一种污水过滤除杂装置，其特征在于：所述第一过滤层和所述第二过滤层均为弧形状过滤层。
3.如权利要求1所述的一种污水过滤除杂装置，其特征在于：所述驱动装置包括第一电机、第一齿轮和第二齿轮，所述第一电机的输出轴与所述第一齿轮连接，所述第二过滤层的一端设有连接轴，所述连接轴与所述第二齿轮连接，所述第一齿轮与所述第二齿轮齿合。
4.如权利要求1所述的一种污水过滤除杂装置，其特征在于：所述推送装置包括推板、丝杆和第二电机，所述第二电机的输出轴与所述丝杆连接，所述推板设于所述第二过滤层的上方，所述推板滑动连接有所述箱体内，所述丝杆用于驱动所述推板在所述第二过滤层的上方移动。
5.如权利要求4所述的一种污水过滤除杂装置，其特征在于：所述推板靠近所述第二过滤层的一侧设有清洁刷。
6.如权利要求1所述的一种污水过滤除杂装置，其特征在于：所述收集箱的内部倾斜设置有过滤板，所述出水口设于所述过滤板的下方，所述出水口通过出水管与所述排水管连通。
说明书
一种污水过滤除杂装置
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污水过滤除杂装置。
背景技术
为了避免污染环境，污水在排放之前一般会经过污水处理，污水过滤是污水处理的常用手段之一，现有的一些污水过滤装置在过滤污水时，过滤网中过滤出来的杂质未能及时处理，致使杂质堵塞过滤层，降低污水的过滤作用，造成污水处理效果差。
实用新型内容
鉴以此，本实用新型提出一种污水过滤除杂装置，第一过滤层和第二过滤层截留的杂质及时排出，有效降低第一过滤层和第二过滤层堵塞几率，且污水冲刷第二过滤层的底部，提高污水过滤的效果。
本实用新型的技术方案是这样实现的：
一种污水过滤除杂装置，包括箱体，所述箱体的上部连通有入水管，所述箱体的底部设有排水管，所述箱体内设有位于所述排水管上方第一过滤层，所述箱体内转动连接有位于所述第一过滤层上方的第二过滤层，所述箱体的外部固定有用于驱动所述第二过滤层转动的驱动装置，所述箱体的两侧对应设有排杂口，所述排杂口位于所述第一过滤层与所述第二过滤层之间，所述排杂口连通有收集箱，所述收集箱的出水口与所述排水管连通，所述箱体内设有用于将杂质清除出所述箱体的推送装置。
优选的，所述第一过滤层和所述第二过滤层均为弧形状过滤层。
优选的，所述驱动装置包括第一电机、第一齿轮和第二齿轮，所述第一电机的输出轴与所述第一齿轮连接，所述第二过滤层的一端设有连接轴，所述连接轴与所述第二齿轮连接，所述第一齿轮与所述第二齿轮齿合。
优选的，所述推送装置包括推板、丝杆和第二电机，所述第二电机的输出轴与所述丝杆连接，所述推板设于所述第二过滤层的上方，所述推板滑动连接有所述箱体内，所述丝杆用于驱动所述推板在所述第二过滤层的上方移动。
优选的，所述推板靠近所述第二过滤层的一侧设有清洁刷。
优选的，所述收集箱的内部倾斜设置有过滤板，所述出水口设于所述过滤板的下方，所述出水口通过出水管与所述排水管连通。
与现有技术相比，本实用新型的有益效果是：
本实用新型提供的一种污水过滤除杂装置，通过驱动装置可驱动第二过滤层向下翻转，使第二过滤层上的杂质落于第一过滤层中，并通过推送装置将第一过滤层中截留的杂质以及从第二过滤层中落入的杂质从排杂口推出，及时排出截留的杂质，有效降低第一过滤层和第二过滤层堵塞几率，且第二过滤层的底部朝向入水管的出水端，污水在进入箱体内时可冲刷第二过滤层的底部，进一步降低第二过滤层被堵塞的几率，提高污水过滤的效果。
