申请日2021.02.26
公开（公告）日2021.10.26
IPC分类号C02F9/14
摘要

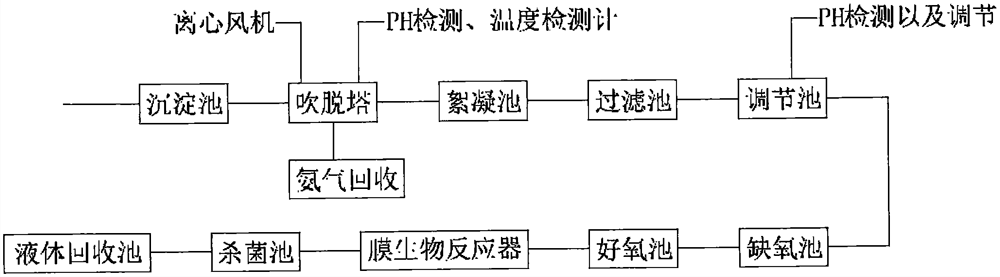

一种氨氮污水处理装置，包括控制器、以及通过管道依次连接的沉淀池、吹脱塔、絮凝池、过滤池、调节池、缺氧池、好氧池、膜生物反应器、杀菌池和液体回收池，本实用新型中污水进入到沉淀池中进行沉淀，沉淀后的污水进入吹脱塔中，吹脱塔中的第一PH检测控制池内污水的碱度，低压蒸汽通过蒸汽入口通入蒸汽吹脱塔，高氨氮有机废水中的氨气和有机废气随蒸汽吹出，通过排空口送出到氨气收集池进行再次吸附，污水进入絮凝池内进行絮凝反应，再经过过滤池进行三层过滤，调节池内设有第二PH检测计，将废水在调节池内调整到合适的酸碱度后再流入缺氧池、好氧池、膜生物反应器中进行反应降解，最后通过杀菌排出进入液体回收池。
权利要求书
1.一种氨氮污水处理装置，其特征在于，包括控制器、以及通过管道依次连接的沉淀池、吹脱塔、絮凝池、过滤池、调节池、缺氧池、好氧池、膜生物反应器、杀菌池和液体回收池，所述吹脱塔底部设有连接蒸汽发生器的蒸汽入口，所述吹脱塔内部设有第一PH检测计和温度检测计，所述吹脱塔顶部设有排空口和试剂投放口，所述排空口与氨气收集池连接，所述吹脱塔还连接有离心风机，所述第一PH检测计、温度检测计和离心风机均与控制器电连接，所述过滤池内从上到下依次设有第一过滤层、第二过滤层和活性炭净化层，所述第一过滤层采用砂砾过滤层，第二过滤层采用纱布层，所述调节池上方设有投料口，所述调节池内设有第二PH检测计，所述第二PH检测计与控制器电连接。
2.根据权利要求1所述的一种氨氮污水处理装置，其特征在于，所述杀菌池内设有加热管，所述加热管内设有加热丝，所述加热丝与控制器电连接。
说明书
一种氨氮污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种氨氮污水处理装置。
背景技术
随着我国经济发展和城市化的进程，对水的需求量不断增大，随之而来的是污水的排放量日益增多，水体中氨氮量的剧增引起了国内外社会各界的广泛关注。氨氮的大量排放不仅造成了水环境污染和水体富营养化及水体发生赤潮等现象，而且在工业废水处理和回用工程中造成用水设备中微生物繁殖，形成生物垢，堵塞管路和用水设备。大量含有氨氮的污水排入江河、湖泊，造成自然水体的富营养化，同时给生活和工业用水的处理带来较大的困难。常规脱氮技术对氨氮的去除率较低，难以达到污水排放标准。
实用新型内容
本实用新型所要解决的技术问题在于提供一种氨氮污水处理装置。
本实用新型所要解决的技术问题采用以下技术方案来实现：
一种氨氮污水处理装置，包括控制器、以及通过管道依次连接的沉淀池、吹脱塔、絮凝池、过滤池、调节池、缺氧池、好氧池、膜生物反应器、杀菌池和液体回收池，所述吹脱塔底部设有连接蒸汽发生器的蒸汽入口，所述吹脱塔内部设有第一PH检测计和温度检测计，所述吹脱塔顶部设有排空口和试剂投放口，所述排空口与氨气收集池连接，所述吹脱塔还连接有离心风机，所述第一PH检测计、温度检测计和离心风机均与控制器电连接，所述过滤池内从上到下依次设有第一过滤层、第二过滤层和活性炭净化层，所述第一过滤层采用砂砾过滤层，第二过滤层采用纱布层，所述调节池上方设有投料口，所述调节池内设有第二PH检测计，所述第二PH检测计与控制器电连接。
所述杀菌池内设有加热管，所述加热管内设有加热丝，所述加热丝与控制器电连接。
本实用新型的有益效果是：本实用新型中污水进入到沉淀池中进行沉淀，沉淀后的污水进入吹脱塔中，吹脱塔中的第一PH检测控制池内污水的碱度，低压蒸汽通过蒸汽入口通入蒸汽吹脱塔，高氨氮有机废水中的氨气和有机废气随蒸汽吹出，通过排空口送出到氨气收集池进行再次吸附，污水进入絮凝池内进行絮凝反应，再经过过滤池进行三层过滤，调节池内设有第二PH检测计，将废水在调节池内调整到合适的酸碱度后再流入缺氧池、好氧池、膜生物反应器中进行反应降解，最后通过杀菌排出进入液体回收池。
