申请日2021.08.04
公开（公告）日2021.10.22
IPC分类号C02F9/04
摘要
发明属于污水处理处理相关领域，为一种自保养式的污水分离处理系统，一种自保养式的污水分离处理系统,包括壳体，所述壳体右侧上端设有反应池，所述反应池内设有搅拌装置，所述壳体内设有推动装置，所述壳体左侧下端设有清洗装置。本发明在工作时针对污水污泥分离难且内部过滤装置清洗困难容易堵塞而产生的，内部设有自动清洗装置，能够在机器运行时对过滤装置进行实时清洗，并且还设有自动更换装置能实时更换滤网，进而使分离效果达到最佳，而且该装置还在进水口处设有研磨装置防止大块污泥堵住出口，影响工作效率，能最大限度保证污水污泥分离效果，减少对环境的污染。
权利要求书

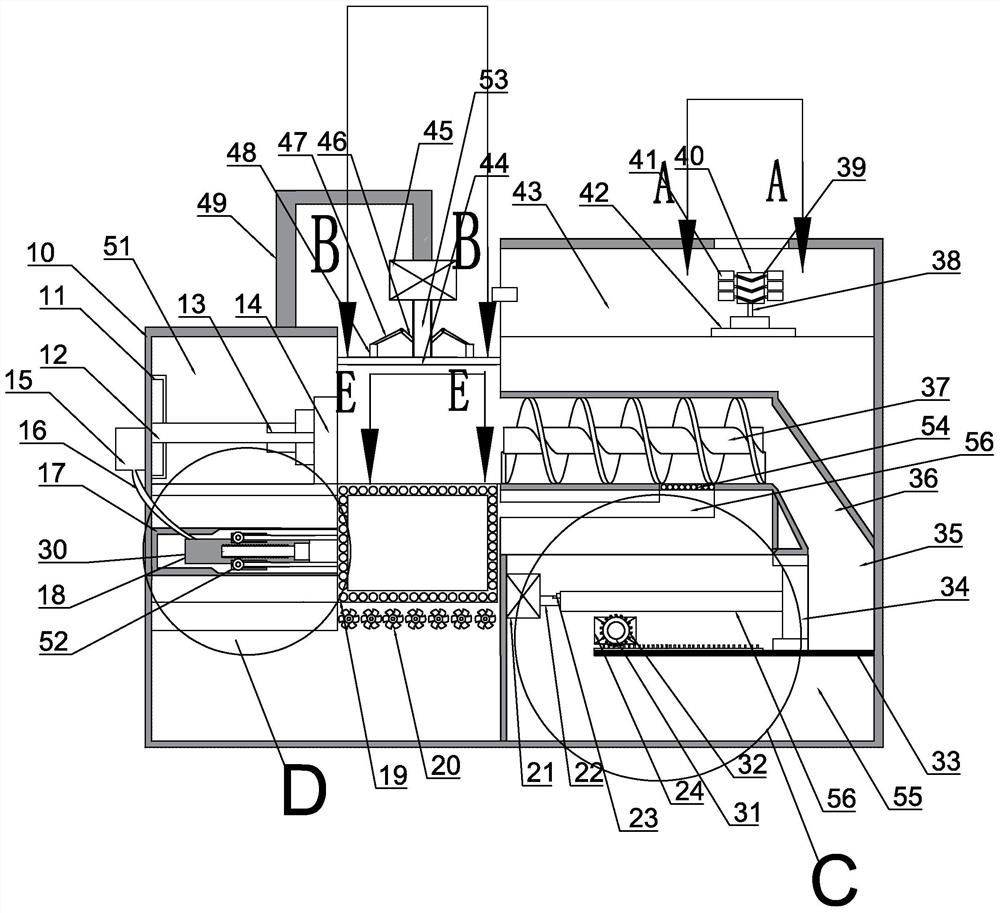

1.一种自保养式的污水分离处理系统，包括壳体(10)，其特征在于，包括壳体(10)，所述壳体(10)右侧上端设有反应池(43)，所述反应池(43)内设有搅拌装置，搅拌装置用于让化学药剂与污水污泥充分反应，所述壳体(10)内设有推土腔(51)，所述推土腔(51)内设有推动装置，推动装置用于移动过滤后的污泥，所述壳体(10)左侧下端设有清洗腔(29)，所述清洗腔(29)内设有清洗更换装置，清洗更换装置用于清洗和更换滤网,所述壳体(10)内设有收土箱(55)，所述收土箱(55)内设有挤压装置，挤压装置用于挤压传动过来的污泥方便人们后续处理。
2.根据权利要求1所述的一种自保养式的污水分离处理系统，其特征在于：搅拌装置包括固定在所述反应池(43)底壁上的启动块(42)，所述启动块(42)上转动设有第一驱动轴(38)，所述第一驱动轴(38)上端固定设有固定块(40)，所述固定块(40)外壁固定设有v型滑槽(39)，所述v型滑槽(39)上滑动设有左右对称的搅拌板(41)，所述壳体(10)左侧外壁上端固定设有固定杆(49)，所述固定杆(49)上设有破碎装置，破碎装置用于破碎较大的颗粒防止堵住进水口。
3.根据权利要求2所述的一种自保养式的污水分离处理系统，其特征在于：破碎装置包括固定在固定杆(49)上的第一电机(45)，所述第一电机(45)输出端设有转动轴(53)，所述转动轴(53)下端固定连接研磨板(44)，所述研磨板(44)上固定连接研磨块(48)，所述每个研磨块(48)上端铰接设有第二滑杆(47)，每个所述第二滑杆(47)上端铰接设有第一滑杆(46)，每个所述第一滑杆(46)上端与转动轴(53)外壁铰接连接。
4.根据权利要求3所述的一种自保养式的污水分离处理系统，其特征在于：推动装置包括固定在所述推土腔(51)左侧内壁上的第一电滑槽(11)，所述第一电滑槽(11)上滑动设有第一电滑杆(12)，所述第一电滑杆(12)上固定设有第一花键槽(13)，所述第一花键槽(13)上滑动设有花键，所述第一花键(13)右侧固定设有推土板(14)，所述推土板(14)会移动到右侧贴近绞龙(37)绞龙，所述绞笼(37)右侧下端固定设有分离网(54)，所述分离网(54)下端固定设有出水管(56)。
5.根据权利要求4所述的一种自保养式的污水分离处理系统，其特征在于：清洗更换装置包括固定在所述壳体(10)左侧外壁的水泵(15)，所述水泵下端固定设有泵管(16)，所述清洗腔(29)外固定设有保护壳(17)，所述(29)内固定设有储水腔(18)，所述储水腔(18)与所述水泵(15)之间通过泵管(16)相连接，所述储水腔(18)外壁固定设有上下对称的支撑杆(25)，每个所述支撑杆(25)上端固定设有第二驱动轴(26)，每个所述第二驱动轴(26)上转动设有螺纹齿(52)，所述保护壳(17)后外壁上固定设有喷水腔(27)，所述喷水腔(27)前端固定设有挤压开关(28)，所述挤压开关(28)前端固定设有螺纹移动杆(30)，每个所述螺纹齿(52)与所述螺纹移动杆(30)之间进行螺纹啮合运动，所述喷水腔(27)外壁固定连接过滤网(19)，所述过滤网(19)后端滑动设有转动带(50)，所述过滤网(19)下端转动设有发电扇(20)。
6.根据权利要求5所述的一种自保养式的污水分离处理系统，其特征在于：挤压装置包括固定在所述收土箱(55)左侧内壁上的第三电机(21)，所述第三电机(21)输出端设有第一传动轴(22)，所述第一传动轴(22)上固定设有第二花键槽(23)，所述第二花键槽上滑动设有花键，花键外固定设有保护轴(57)，所述保护轴(57)右侧外壁固定连接压板(34)，所述收土箱(55)上端右壁固定连接滑道(36)，所述收土箱(55)后侧壁上固定设有第四电机(24)，所述第四电机(24)输出端设有第二传动轴(31)，所述第二传动轴(31)转动设有第二齿轮(32)，所述收土箱(55)右侧后壁滑动设有挡板(33)，所述挡板(33)上有螺纹齿，所述第二齿轮(32)与所述挡板(33)啮合。
说明书
一种自保养式的污水分离处理系统
技术领域
本发明属于污水处理相关领域，尤其涉及一种自保养式的污水分离处理系统。
背景技术
随着城市化进程的加快，城市人口的增加，工业和生活污水排放量日益增多，污水处理厂的建设如火如荼。活性污泥法是目前世界上应用最广泛的污水生物处理技术，但其最大的弊端就是产生大量的剩余污泥。大量积累的污泥，不仅占用大量的土地面积，而且污泥中含有大量的病原菌、寄生虫、致病微生物，以及砷、铜、铬、汞等重金属和二恶英、放射性元素等难以降解的有毒有害物质，又由于污泥含水率高、体积大，给堆放和运输带来困难，城市污泥如果处理不当或不规范处理，如随意弃置，农地滥用等，将对生态环境造成极其严重的威胁。因此对污水污泥处理十分关键，因此为了保证过滤效果我们加上了清洁更换装置，长时间使用容易导致内部器件损坏，更换不容易。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种自保养式的污水分离处理系统，本自保养式的污水分离处理系统能在工作对滤网进行实时清洗和更换，并且还能研磨大块污泥防止堵塞，保证了分离效果。
本发明的目的可通过下列技术方案来实现：一种自保养式的污水分离处理系统，包括壳体，所述壳体右侧上端设有反应池，所述反应池内设有搅拌装置，搅拌装置用于让化学药剂与污水污泥充分反应，所述壳体内设有推土腔，所述推土腔内设有推动装置，推动装置用于移动过滤后的污泥，所述壳体左侧下端设有清洗腔，所述清洗腔内设有清洗更换装置，清洗更换装置用于清洗和更换滤网,所述壳体内设有收土箱，所述收土箱内设有挤压装置，挤压装置用于挤压传动过来的污泥方便人们后续处理。
搅拌装置包括固定在所述反应池底壁上的启动块，所述启动块上转动设有第一驱动轴，所述第一驱动轴上端固定设有固定块，所述固定块外壁固定设有v型滑槽，所述v型滑槽上滑动设有左右对称的搅拌板，所述壳体左侧外壁上端固定设有固定杆，所述固定杆上设有破碎装置，破碎装置用于破碎较大的颗粒防止堵住进水口。
破碎装置包括固定在固定杆上的第一电机，所述第一电机输出端设有转动轴，所述转动轴下端固定连接研磨板，所述研磨板上固定连接研磨块，所述每个研磨块上端铰接设有第二滑杆，每个所述第二滑杆上端铰接设有第一滑杆，每个所述第一滑杆上端与转动轴外壁铰接连接。
推动装置包括固定在所述推土腔左侧内壁上的第一电滑槽，所述第一电滑槽上滑动设有第一电滑杆，所述第一电滑杆上固定设有第一花键槽，所述第一花键槽上滑动设有花键，所述第一花键右侧固定设有推土板，所述推土板会移动到右侧贴近绞龙绞龙，所述绞笼右侧下端固定设有分离网，所述分离网下端固定设有出水管。
清洗更换装置包括固定在所述壳体左侧外壁的水泵，所述水泵下端固定设有泵管，所述清洗腔外固定设有保护壳，所述内固定设有储水腔，所述储水腔与所述水泵之间通过泵管相连接，所述储水腔外壁固定设有上下对称的支撑杆，每个所述支撑杆上端固定设有第二驱动轴，每个所述第二驱动轴上转动设有螺纹齿，所述保护壳后外壁上固定设有喷水腔，所述喷水腔前端固定设有挤压开关，所述挤压开关前端固定设有螺纹移动杆，每个所述螺纹齿与所述螺纹移动杆之间进行螺纹啮合运动，所述喷水腔外壁固定连接过滤网，所述过滤网后端滑动设有转动带，所述过滤网下端转动设有发电扇。
挤压装置包括固定在所述收土箱左侧内壁上的第三电机，所述第三电机输出端设有第一传动轴，所述第一传动轴上固定设有第二花键槽，所述第二花键槽上滑动设有花键，花键外固定设有保护轴，所述保护轴右侧外壁固定连接压板，所述收土箱上端右壁固定连接滑道，所述收土箱后侧壁上固定设有第四电机，所述第四电机输出端设有第二传动轴，所述第二传动轴转动设有第二齿轮，所述收土箱右侧后壁滑动设有挡板，所述挡板上有螺纹齿，所述第二齿轮与所述挡板啮合。
需要进行污水处理时搅拌装置启动，固定轴会旋转进而带动固定块和搅拌板进行旋转运动，v型滑槽与搅拌板滑动连接所以搅拌板在通过v型滑槽时还会进行自转，搅拌后将水排到排到转动轴上，同时启动第一电机会带动转动轴进行旋转，转动轴会带动研磨板进行旋转，转动轴与第一滑杆之间铰接相连所以第一滑杆不会旋转，第一滑杆与第二滑杆之间会进行伸缩运动，由于研磨板特殊结构会使大块污泥卡主，所以通过旋转与研磨块相碰进而达到粉碎污泥防止堵塞，污水到达过滤网进行过滤，这时推动装置启动，第一电滑杆通过第一花键进行伸缩运动将污泥送到绞笼处，第一电滑杆回来时会在第一电滑槽处向上滑动同时向后收缩到达推土腔内复位。避免污泥堵住入水口，达到更好的分离效果。
污泥被绞笼向后移动，污泥移动时由于绞笼特殊结构还会产生水，这时产生的水通过分离网进入到出水管内然后流入到储水腔中，污泥通过滑道掉落在挤压腔中，这时启动第三电机,第三电机带动第一滑块转动带动第一传动轴进行伸缩，这时压板会挤压污泥，同时压板还会旋转运动防止污泥堵塞住滑道，污泥挤压完成后启动第四电机会带动第二传动轴转动同时与挡板上的螺纹齿进行螺纹啮合运动使挡板向左运动将挤压好的污泥放到储泥箱中，之后挡板复位。通过螺旋运输更好的实现污水污泥分离，挤压装置能更方便人们处理污泥。
污泥掉落在过滤网会将过滤网堵塞，这时启动水泵会将水通过泵管注入到储水腔中，这时第二驱动轴带动螺纹齿转动，螺纹齿与移动螺纹杆进行啮合运动，这时挤压开关脱离喷水腔水会进入喷水腔中，这时螺纹齿与移动螺纹杆会进行反向运动向喷水腔中运动，将喷水腔中的水挤压喷出达到清洗过滤网的效果，过滤网后侧连接转动带，会对过滤网进行时时更换保证过滤效果，水会带动发电扇进行转动，发电扇会发电。会实时清理和更换滤网保证分离效果。
与现有技术相比，本污水污泥分离破碎系统具有以下优点：
1.该装置能在进水口处研磨避免污泥堵住入水口，达到更好的分离效果。
2.通过螺旋运输更好的实现污水污泥分离，挤压装置能更方便人们处理污泥。
3.会实时清理和更换滤网保证分离效果。
