申请日2020.09.24
公开（公告）日2021.10.01
IPC分类号C02F3/30
摘要
本实用新型涉及一种双层MABR的污水处理系统，包括进水管、厌氧池、缺氧池、MABR处理池、沉淀池、过滤池、清水池、供气系统和出水管，所述进水管、厌氧池、缺氧池、MABR处理池、沉淀池、过滤池、清水池和出水管依次连接；所述MABR处理池内布设MABR膜处理单元，供气系统通过供气管将气源供给MABR处理单元。本实用新型操作简单、施工方便、灵活性强、运行成本低、好氧降解负荷效率高、便于维修，能够实现高效污水处理。
权利要求书
1.一种双层MABR的污水处理系统，包括进水管、厌氧池、缺氧池、MABR处理池、沉淀池、过滤池、清水池、供气系统和出水管，其特征在于：进水管、厌氧池、缺氧池、MABR处理池、沉淀池、过滤池、清水池和出水管依次连接；所述MABR处理池内布设MABR膜处理单元，供气系统通过供气管将气源供给MABR处理单元。
2.根据权利要求1所述的一种双层MABR的污水处理系统，其特征在于：所述MABR膜处理单元主要是由MABR膜组件、膜组件架和供气支路构成，供气支路起到连接作用。
3.根据权利要求1所述的一种双层MABR的污水处理系统，其特征在于：所述MABR膜处理单元的MABR膜组件是帘式中空纤维膜，双层布置，由膜组件架分别固定，所述MABR膜组件的供气系统由阀门分别控制进气。
说明书
一种双层MABR的污水处理系统
技术领域
本实用新型属于污水处理技术领域，涉及一种双层MABR的污水处理系统。MABR英文名称Membrane Aerated Biofilm Reactor，又称强化耦合生物膜反应器（EHBR）。
背景技术
随着社会经济的快速发展，我国居民生活水平不断提高，与此同时工业废水与生活污水的排放日益增加，产生的生活废水和工业废水纳入污水处理厂进行处理，目前我国污水处理厂的排放废水均可达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中一级A或一级B的标准，污水处理厂的出水直接排入地表水体系中。常用的污水处理方法有活性污泥法、生物膜法等，新型污水处理技术已经逐渐应用于污水处理中。MABR技术是一种有机地融合了气体分离膜技术和生物膜法水处理技术的新型水处理技术。目前，MABR技术已经大量应用于河湖水体净化治理以及城镇污水处理厂提标改造中，针对之前MABR技术应用中，存在一定的缺陷，MABR组件在河湖水体中属于水平放置，在城镇污水处理厂提标改造中属于垂直放置，集中供气，使得供气存在不均匀的情况。
基于此，如何将MABR膜组件供气系统进行改造，形成一套完善的污水处理系统是本领域亟待解决的问题。
实用新型内容
本实用新型是为了克服现有技术中的不足，提供一种双层MABR的污水处理系统，有效地将MABR膜组件布置成双层形式，分别控制供气系统,形成一套更有优势的MABR污水处理系统。
具体技术方案如下：
一种双层MABR的污水处理系统，包括进水管、厌氧池、缺氧池、MABR处理池、沉淀池、过滤池、清水池、供气系统和出水管；其特征在于：进水管、厌氧池、缺氧池、MABR处理池、沉淀池、过滤池、清水池和出水管依次连接；所述MABR处理池内布设MABR膜处理单元，供气系统通过供气管将气源供给MABR处理单元。
所述MABR膜处理单元主要是由MABR膜组件、膜组件架和供气支路构成，供气支路起到连接作用。
所述MABR膜处理单元的MABR膜组件是帘式中空纤维膜，双层布置，由膜组件架分别固定，所述MABR膜组件的供气系统由阀门分别控制进气。

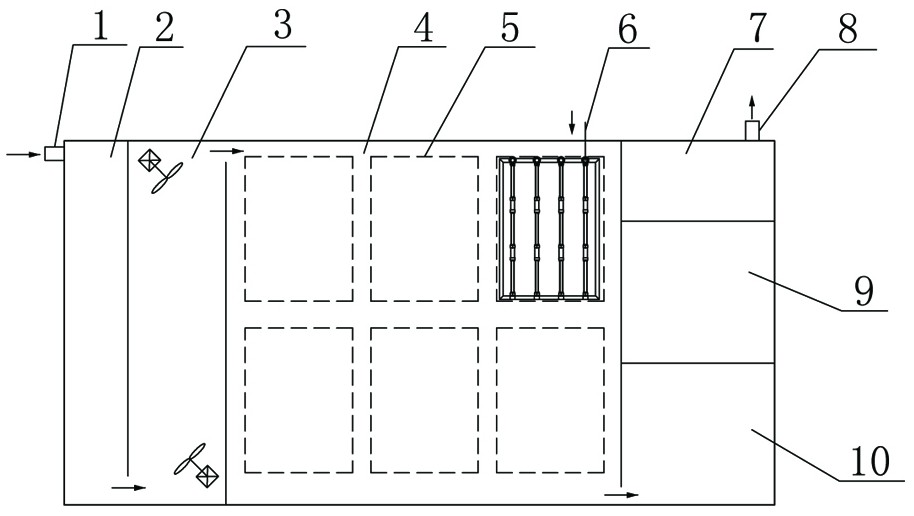

本实用新型的双层MABR的污水处理系统，工艺流程为进水→厌氧池→缺氧池→MABR处理池→沉淀池→过滤池→清水池→出水。相对于传统的活性污泥法，将好氧池改变为MABR处理池，调节MABR处理池供气系统的压力和流量，使得MABR处理池的DO含量不同，在同一反应器内达到硝化反硝化。本实用新型装置操作简单、施工方便、灵活性强、运行成本低、好氧降解负荷效率高、便于维修，能够实现高效污水处理。
