申请日2020.09.22
公开（公告）日2021.10.01
IPC分类号C02F9/10; B01D1/30; B01D53/00
摘要
本实用新型公开了一种污水蒸发处理装置，包括原料桶、过滤室、加压泵、蒸发室、热泵主机、废渣桶和PP通管，所述蒸发室包括出渣口、螺旋桨杆、L型支杆、入水室口、热气入室口、高压水枪和电机，所述L型支杆一端与蒸发室内壁固定连接，所述螺旋桨杆安装在L型支杆另一端，所述蒸发室远离L型支杆一侧内壁固定连接有高压水枪。本实用新型的高压水枪通过360度转动喷头可以实现高压水全方位冲洗蒸发室内壁，避免杂质长期积累附着在蒸发室内壁，造成安全隐患，螺旋桨杆工作时可以将废水搅拌与热气充分接触，使废水加快蒸发，提高装置效率，过滤室作为第一段处理装置，能够清除掉大量的较大杂质，减少蒸发室的负载。
权利要求书

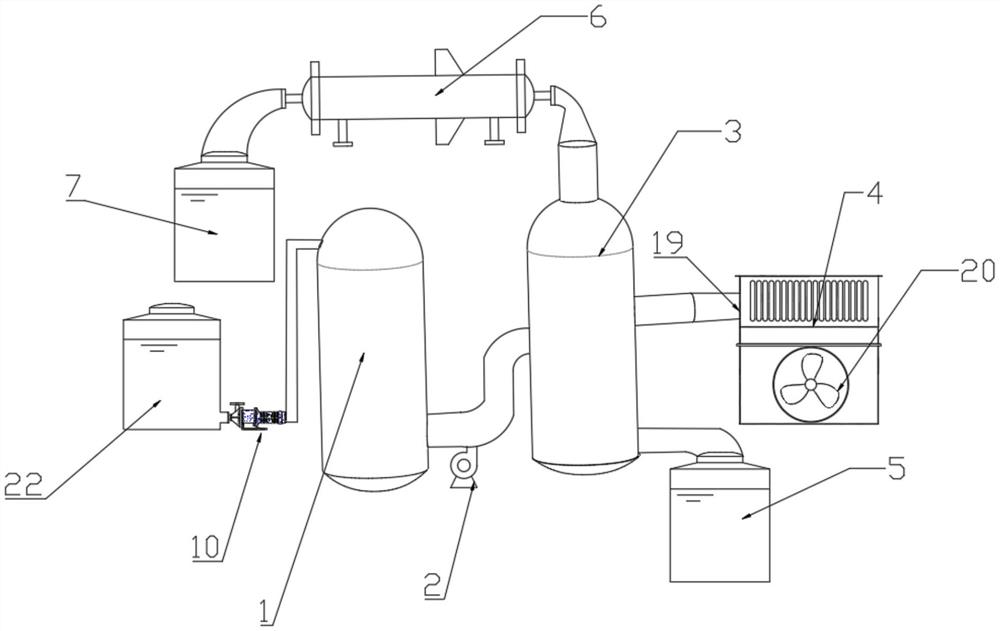

1.一种污水蒸发处理装置，其特征在于：包括原料桶(22)、过滤室(1)、加压泵(2)、蒸发室(3)、热泵主机(4)、废渣桶(5)和PP通管，所述原料桶(22)一侧开设有出料口，所述出料口与进料泵(10)输入端连接，所述进料泵(10)输出端与PP通管连接，所述过滤室(1)通过PP通管与进料泵(10)输出端连接，所述过滤室(1)输出端通过PP通管与蒸发室(3)连接，且所述PP通管下侧设置有加压泵(2)，所述蒸发室(3)包括出渣口(13)、螺旋桨杆(14)、L型支杆(15)、入水室口(16)、热气入室口(17)、高压水枪(18)和电机(21)，所述L型支杆(15)一端与蒸发室(3)内壁固定连接，所述螺旋桨杆(14)安装在L型支杆(15)另一端，且所述螺旋桨杆(14)设置在蒸发室(3)底端中央处，所述蒸发室(3)远离L型支杆(15)一侧内壁固定连接有高压水枪(18)。
2.根据权利要求1所述的一种污水蒸发处理装置，其特征在于：所述高压水枪(18)设置有360度转动喷头，所述蒸发室(3)一侧固定连接有电机(21)。
3.根据权利要求1所述的一种污水蒸发处理装置，其特征在于：所述蒸发室(3)一侧开设有出渣口(13)，所述出渣口(13)通过PP通管与废渣桶(5)连接。
4.根据权利要求1所述的一种污水蒸发处理装置，其特征在于：所述热泵主机(4)输出端通过PP通管与蒸发室(3)连接，所述热泵主机(4)一侧设置有风机(20)，所述热泵主机(4)另一侧开设热气输出口(19)。
5.根据权利要求1所述的一种污水蒸发处理装置，其特征在于：所述蒸发室(3)输出端通过PP通管与冷凝管(6)连接，所述冷凝管(6)输出端通过PP通管与冷凝桶(7)连接。
6.根据权利要求1所述的一种污水蒸发处理装置，其特征在于：所述过滤室(1)包括端盖(23)、铰链(8)、第一过滤网(9)、第二过滤网(11)、溜渣管(12)，所述端盖(23)通过铰链(8)与过滤室(1)活动连接，所述第一过滤网(9)和第二过滤网(11)两端与过滤室(1)内壁固定连接，且均倾斜设置，所述第一过滤网(9)和第二过滤网(11)下端与过滤室(1)内壁连接处均开设有通孔，所述过滤室(1)一侧固定连接有溜渣管(12)，且溜渣管(12)与通孔相匹配。
7.根据权利要求6所述的一种污水蒸发处理装置，其特征在于：所述第二过滤网(11)目数多于第一过滤网(9)目数。
说明书
一种污水蒸发处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水蒸发处理装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。金属加工业废水中锌的主要来源是电镀或酸洗的拖带液。污染物经金属漂洗过程又转移到漂洗水中。酸洗工序包括将金属(锌或铜)先浸在强酸中以去除表面的氧化物，随后再浸入含强铬酸的光亮剂中进行增光处理。该废水中含有大量的盐酸和锌、铜等重金属离子及有机光亮剂等，毒性较大，有些还含致癌、致畸、致突变的剧毒物质，对人类危害极大。因此，对电镀废水必须认真进行回收处理，做到消除或减少其对环境的污染。电力、化工、海水淡化等行业高盐废水的处理中，总是有废水的排出，尤其是在多晶硅还原、有机硅生产领域，污水中含有高浓度的活性硅，比如SiO2、氯硅烷等、此类废水水质硬度高，腐蚀性强，含盐量高，水质非常复杂，且水质波动非常大，而在许多地方化工等企业需要零排放工业废水处理方法，尤其是含高浓度盐废水的零排放工业废水的蒸发处理装置。
现有的污水蒸发处理技术存在以下问题：
1、目前使用的废水蒸发处理装置在加热过程中容易造成废水内的杂质附着在蒸发室内壁上，如果不及时处理清洗，长期堆积后，容易造成蒸发装置安全隐患，严重的会导致发生爆炸。
2、现有的废水蒸发处理装置中热气与污水的接触面较小，无法蒸发反应完全，效率低下，且废水中的较大杂质进入蒸发室，影响蒸发效果。
3、现有的废水蒸发处理处理装置将处理过后生成的气体直接排入大气，其中含有的有害物质污染环境。
实用新型内容
本实用新型的目的在于提供一种污水蒸发处理装置，以解决上述背景技术中提出的蒸发室内壁积累附着杂质造成安全隐患和效率低下等问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水蒸发处理装置，包括原料桶、过滤室、加压泵、蒸发室、热泵主机、废渣桶、PP通管和进料泵，所述原料桶一侧开设有出料口，所述出料口与进料泵输入端连接，所述进料泵输出端与PP通管连接，所述过滤室通过PP通管与进料泵输出端连接，所述过滤室输出端通过PP通管与蒸发室连接，且所述PP通管下侧设置有加压泵，所述蒸发室包括出渣口、螺旋桨杆、L型支杆、入水室口、热气入室口、高压水枪和电机，所述L型支杆一端与蒸发室内壁固定连接，所述螺旋桨杆安装在L型支杆另一端，且所述螺旋桨杆设置在蒸发室底端中央处，所述蒸发室远离L型支杆一侧内壁固定连接有高压水枪。
优选的，所述高压水枪设置有360度转动喷头，所述蒸发室一侧固定连接有电机。
优选的，所述蒸发室一侧开设有出渣口，所述出渣口通过PP通管与废渣通连接。
优选的，所述热泵主机输出端通过PP通管与蒸发室连接，所述热泵主机一侧设置有风机，所述热泵主机另一侧开设热气输出口。
优选的，所述蒸发室输出端通过PP通管与冷凝管连接，所述冷凝管输出端通过PP通管与冷凝桶连接。
优选的，所述过滤室包括端盖、铰链、第一过滤网、第二过滤网、溜渣管，所述端盖通过铰链与过滤室活动连接，所述第一过滤网和第二过滤网两端与过滤室内壁固定连接，且均倾斜设置，所述第一过滤网和第二过滤网下端与过滤室内壁连接处均开设有通孔，所述过滤室一侧固定连接有溜渣管，且溜渣管与通孔相匹配。
优选的，所述第二过滤网目数远多于第一过滤网目数。
与现有技术相比，本实用新型提供了一种，具备以下有益效果：
1、本实用新型的高压水枪通过360度转动喷头可以实现高压水全方位冲洗蒸发室内壁，取代人工拆卸清洗，避免杂质长期积累附着在蒸发室内壁，造成安全隐患。
2、本实用新型的螺旋桨杆工作时可以将废水搅拌与热气充分接触，使废水加快蒸发，提高装置效率，过滤室作为第一段处理装置，能够清除掉大量的较大杂质，减少蒸发室的负载。
3、本实用新型的冷凝管将废水处理过后生成的气体冷凝处理，随即收集在冷凝桶中，避免直接排入大气，造成环境污染。
