申请日2021.05.09
公开日期2021.11.16
IPC分类C02F3/00
摘要
本实用新型公开了一种污水处理用生物反应池，包括外壳，所述外壳的一端固定连接有电机，所述搅拌轴的两端均转动连接在外壳的内部，所述搅拌轴的一侧固定连接有搅拌杆，所述外壳的内侧固定连接有结构层，所述结构层的内侧固定连接有保温层，所述保温层的内侧固定连接有防腐层，所述外壳的材质为不锈钢板。本实用新型中，首先通过电机可以驱动搅拌轴转动，通过搅拌轴带动搅拌杆，可以对板结块进行搅拌，提高生物反应池内的污水处理效果，防腐层为玻璃钢形成的内壳体，保温层采用聚氨酯保温材料，结构层为玻璃钢格栅板，具有良好的保温效果，为生物反应池的稳定运行提供了良好条件，值得大力推广。
权利要求

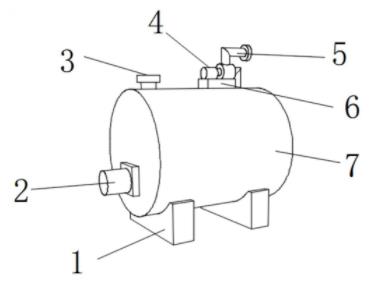

1.一种污水处理用生物反应池，包括外壳(7)，其特征在于：所述外壳(7)的一端固定连接有电机(2)，所述电机(2)的输出端固定连接有搅拌轴(11)，所述搅拌轴(11)的两端均转动连接在外壳(7)的内部，所述搅拌轴(11)的一侧固定连接有搅拌杆(9)，所述外壳(7)的内侧固定连接有结构层(13)，所述结构层(13)的内侧固定连接有保温层(14)，所述保温层(14)的内侧固定连接有防腐层(15)，所述外壳(7)的材质为不锈钢板，所述防腐层(15)的材质为玻璃钢，所述外壳(7)的顶部一端固定连接有支撑座(6)，所述支撑座(6)的顶端固定连接有水泵(4)，所述水泵(4)的输入端固定连接有取料管(8)，所述取料管(8)的底端贯穿并延伸在外壳(7)内，所述水泵(4)的输出端设置有排料管(5)。
2.根据权利要求1所述的一种污水处理用生物反应池，其特征在于：所述外壳(7)的顶部另一端设置有连接管(3)。
3.根据权利要求1所述的一种污水处理用生物反应池，其特征在于：所述外壳(7)的底部设置有安装座(1)。
4.根据权利要求1所述的一种污水处理用生物反应池，其特征在于：所述搅拌轴(11)的一端设置有搅拌斜杆(10)，所述搅拌轴(11)的另一端相邻取料管(8)。
5.根据权利要求1所述的一种污水处理用生物反应池，其特征在于：所述外壳(7)的一侧设置有观察窗(12)。
6.根据权利要求1所述的一种污水处理用生物反应池，其特征在于：所述水泵(4)的底部和电机(2)的一端均设置有减振垫。
7.根据权利要求1所述的一种污水处理用生物反应池，其特征在于：所述保温层(14)为聚氨酯保温材料。
8.根据权利要求1所述的一种污水处理用生物反应池，其特征在于：所述结构层(13)为玻璃钢格栅板。
说明书
一种污水处理用生物反应池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理用生物反应池。
背景技术
在污水处理厂，生物反应池是常见的污水处理设施。生物反应池利用含有活细菌、原生动物和其它微生物群的活性污泥处理污水；污水中的有机物和毒物就被污泥中的好氧微生物群所降解、氧化或吸附，微生物也同时获得了营养并进行生长繁殖。
在生物反应池长期不搅动的状态下，生物反应池的上层会形成一层很厚的板结块，会影响生物反应池下层的污水中有毒物质的有效分解，并且控制生物反应池内温度是保障生物反应池稳定运行的必要条件，但是目前大多数生物反应池的保温效果并不好。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用生物反应池。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水处理用生物反应池，包括外壳，所述外壳的一端固定连接有电机，所述电机的输出端固定连接有搅拌轴，所述搅拌轴的两端均转动连接在外壳的内部，所述搅拌轴的一侧固定连接有搅拌杆，所述外壳的内侧固定连接有结构层，所述结构层的内侧固定连接有保温层，所述保温层的内侧固定连接有防腐层，所述外壳的材质为不锈钢板，所述防腐层的材质为玻璃钢，所述外壳的顶部一端固定连接有支撑座，所述支撑座的顶端固定连接有水泵，所述水泵的输入端固定连接有取料管，所述取料管的底端贯穿并延伸在外壳内，所述水泵的输出端设置有排料管。
作为上述技术方案的进一步描述：
所述外壳的顶部另一端设置有连接管。
作为上述技术方案的进一步描述：
所述外壳的底部设置有安装座。
作为上述技术方案的进一步描述：
所述搅拌轴的一端设置有搅拌斜杆，所述搅拌轴的另一端相邻取料管。
作为上述技术方案的进一步描述：
所述外壳的一侧设置有观察窗。
作为上述技术方案的进一步描述：
所述水泵的底部和电机的一端均设置有减振垫。
作为上述技术方案的进一步描述：
所述保温层为聚氨酯保温材料。
作为上述技术方案的进一步描述：
所述结构层为玻璃钢格栅板。
本实用新型具有如下有益效果：
1、本实用新型中，首先通过将电机安装在外壳的一端，电机的输出端固定连接有搅拌轴，搅拌轴的两端均转动连接在外壳的内部，搅拌轴的一侧固定连接有搅拌杆，电机可以驱动搅拌轴转动，通过搅拌轴带动搅拌杆，可以对板结块进行搅拌，使其分散，提高生物反应池内的污水处理效果。
2、本实用新型中，将外壳的内侧固定连接有结构层，结构层的内侧固定连接有保温层，保温层的内侧固定连接有防腐层，外壳采用不锈钢板，实现有足够的刚度和强度，防腐层为玻璃钢形成的内壳体，避免腐蚀，保温层采用聚氨酯保温材料，结构层为玻璃钢格栅板，具有良好的保温效果，为生物反应池的稳定运行提供了良好条件，值得大力推广。
