申请日2021.06.10
公开日期2021.12.03
IPC分类B01D29/03;C02F9/14
摘要
本实用新型公开了一种污水处理用水解酸化反应池，包括反应池本体、净水池、加料口，所述反应池本体的一侧设置有排污结构，所述反应池本体的上端外表面设置有进水口，所述进水口的外表面设置有橡胶层，所述反应池本体的上端外表面设置有过滤结构，所述反应池本体的外表面设置有螺纹槽，所述反应池本体的一侧设置有控制电箱。本实用新型所述的一种污水处理用水解酸化反应池，通过排污结构的作用，能够提高反应池的排污效果，提高排污效率，避免排污时管道堵塞，通过橡胶层配合过滤结构，能够对进入反应池内的污水进行过滤，避免较大块的杂物进入反应池内，避免对污水处理造成影响，避免后期难以排出。
权利要求

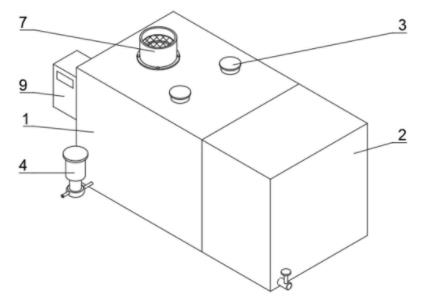

1.一种污水处理用水解酸化反应池，包括反应池本体(1)、净水池(2)、加料口(3)，其特征在于：所述反应池本体(1)的一侧设置有排污结构(4)，所述反应池本体(1)的上端外表面设置有进水口(5)，所述进水口(5)的外表面设置有橡胶层(6)，所述反应池本体(1)的上端外表面设置有过滤结构(7)，所述反应池本体(1)的外表面设置有螺纹槽(8)，所述反应池本体(1)的一侧设置有控制电箱(9)。
2.根据权利要求1所述的一种污水处理用水解酸化反应池，其特征在于：所述排污结构(4)包括淤泥泵(41)、搅拌电机(42)，所述反应池本体(1)与淤泥泵(41)之间设置有连通管(43)，所述搅拌电机(42)的一侧设置有搅拌杆(44)，所述搅拌杆(44)的外表面设置有搅拌叶(45)。
3.根据权利要求2所述的一种污水处理用水解酸化反应池，其特征在于：所述连通管(43)与反应池本体(1)、淤泥泵(41)之间均为活动连接，所述搅拌电机(42)与反应池本体(1)、搅拌杆(44)之间均为活动连接，所述搅拌杆(44)与搅拌叶(45)之间为活动连接，所述搅拌叶(45)位于搅拌杆(44)的外表面呈阵列排布。
4.根据权利要求1所述的一种污水处理用水解酸化反应池，其特征在于：所述过滤结构(7)包括过滤管(71)，所述过滤管(71)的内部设置有过滤网(72)，所述过滤管(71)的下端外表面设置有连接环(73)，所述连接环(73)的外表面设置有螺栓孔(74)，所述螺栓孔(74)的内部设置有固定螺栓(75)。
5.根据权利要求4所述的一种污水处理用水解酸化反应池，其特征在于：所述过滤管(71)与过滤网(72)、连接环(73)之间均为固定连接，所述过滤管(71)、过滤网(72)、连接环(73)均为合金材质制成，所述过滤管(71)与进水口(5)相匹配。
6.根据权利要求4所述的一种污水处理用水解酸化反应池，其特征在于：所述进水口(5)与橡胶层(6)之间通过胶水形成固定连接，所述橡胶层(6)的外表面与过滤管(71)的内壁相贴合，所述固定螺栓(75)与螺栓孔(74)、螺纹槽(8)均相匹配。
说明书
一种污水处理用水解酸化反应池
技术领域
本实用新型涉及污水处理领域，特别涉及一种污水处理用水解酸化反应池。
背景技术
随着工业的大力发展，各种化工厂的兴建，废水的大量排放，环保问题也日益严重，为了进一步解决废水问题，使水资源再回收利用，水解酸化反应池可以提高废水的可生化性，因此需要利用水解酸化反应池对污水进行水解酸化；现有的公开专利(申请号：CN210438493U)中的反应池，排污效果有待提高，排污效率不够理想，其次，污水中含有大块的杂物，进入反应池内后会影响反应池内的反应，且较大快的杂物难以排出，为此，我们提出一种污水处理用水解酸化反应池。
实用新型内容
本实用新型的主要目的在于提供一种污水处理用水解酸化反应池，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污水处理用水解酸化反应池，包括反应池本体、净水池、加料口，所述反应池本体的一侧设置有排污结构，所述反应池本体的上端外表面设置有进水口，所述进水口的外表面设置有橡胶层，所述反应池本体的上端外表面设置有过滤结构，所述反应池本体的外表面设置有螺纹槽，所述反应池本体的一侧设置有控制电箱。
优选的，所述排污结构包括淤泥泵、搅拌电机，所述反应池本体与淤泥泵之间设置有连通管，所述搅拌电机的一侧设置有搅拌杆，所述搅拌杆的外表面设置有搅拌叶。
优选的，所述连通管与反应池本体、淤泥泵之间均为活动连接，所述搅拌电机与反应池本体、搅拌杆之间均为活动连接，所述搅拌杆与搅拌叶之间为活动连接，所述搅拌叶位于搅拌杆的外表面呈阵列排布。
优选的，所述过滤结构包括过滤管，所述过滤管的内部设置有过滤网，所述过滤管的下端外表面设置有连接环，所述连接环的外表面设置有螺栓孔，所述螺栓孔的内部设置有固定螺栓。
优选的，所述过滤管与过滤网、连接环之间均为固定连接，所述过滤管、过滤网、连接环均为合金材质制成，所述过滤管与进水口相匹配。
优选的，所述进水口与橡胶层之间通过胶水形成固定连接，所述橡胶层的外表面与过滤管的内壁相贴合，所述固定螺栓与螺栓孔、螺纹槽均相匹配。
1、通过排污结构的作用，能够提高反应池的排污效果，提高排污效率，避免排污时管道堵塞。
2、通过橡胶层配合过滤结构，能够对进入反应池内的污水进行简单过滤，避免较大块状的杂物进入反应池内，避免对污水处理造成影响。
（发明人：吕慧）
