申请日2021.06.03
公开日期2021.12.10
IPC分类B01D29/03
摘要
本实用新型提供一种农村生活污水治理设备，包括一端设置有浮块且该端开设有治理槽的治理桶、设于治理桶内的循环加压机构、以及套设于治理桶远离浮块一端的过滤机构，治理桶的侧面分别开设有临近和远离浮块的引流孔和出水孔；过滤机构通过出水孔与治理槽相贯通；循环加压机构包括设于治理槽内用于增加流入治理槽内污水的压力并迫使污水流入过滤机构的加压组件、以及设于治理桶上并通过传动组件连接加压组件的驱动组件。本实用新型便于将农村河道河面堆积的污水进行过滤，避免了由于污水产生异味对农村的环境造成很大的影响。
权利要求

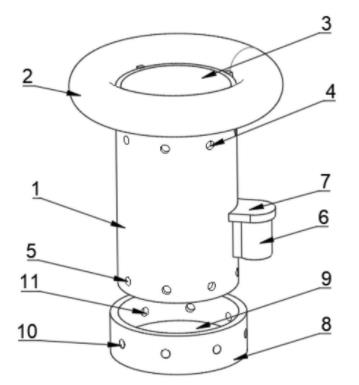

1.一种农村生活污水治理设备，其特征在于，包括一端设置有浮块(2)且该端开设有治理槽(3)的治理桶(1)、设于所述治理桶(1)内的循环加压机构、以及套设于治理桶(1)远离所述浮块(2)一端的过滤机构，所述治理桶(1)的侧面分别开设有临近和远离浮块(2)的引流孔(4)和出水孔(5)；所述过滤机构通过所述出水孔与所述治理槽(3)相贯通；
所述循环加压机构包括设于治理槽(3)内用于增加流入治理槽(3)内污水的压力并迫使污水流入所述过滤机构的加压组件、以及设于治理桶(1)上并通过传动组件连接所述加压组件的驱动组件。
2.根据权利要求1所述的一种农村生活污水治理设备，其特征在于：所述过滤机构包括通过固定槽(9)套设于临近所述出水孔(5)一端的净化块(8)、设于所述净化块(8)侧面开设有排水孔(10)内的单向流通组件、以及设于所述净化块(8)开设有净化腔内的过滤板(25)，所述固定槽(9)的槽壁上开设有过滤孔(11)，所述过滤孔(11)和所述排水孔(10)均与所述净化腔贯通，且过滤孔(11)的位置与出水孔(5)的位置相对应。
3.根据权利要求2所述的一种农村生活污水治理设备，其特征在于：所述单向流通组件包括一端活动连接排水孔(10)孔壁上的单向板(26)、以及设于排水孔(10)孔壁上临近所述单向板(26)另一端的限位块(27)，所述限位块(27)临近所述过滤板(25)，且限位块(27)与单向板(26)之间通过弹簧连接。
4.根据权利要求3所述的一种农村生活污水治理设备，其特征在于：所述加压组件包括设于治理槽(3)内并贴合于槽壁上的限制环(12)，竖直设于治理槽(3)内的连接杆(14)且一端连接设于所述限制环(12)上的固定杆(13)另一端连接开设通孔(16)的压力板(15)、以及通过复位件设于治理槽(3)底壁上的定位盘(17)，所述压力板(15)与治理槽(3)的槽口相匹配，且压力板(15)的侧面贴合于治理槽(3)的槽壁；所述定位盘(17)上设置有与所述通孔(16)相匹配的通块(18)；所述连接杆(14)的长度为引流孔(4)到出水孔(5)距离的三分之二。
5.根据权利要求4所述的一种农村生活污水治理设备，其特征在于：所述驱动组件包括设于治理桶(1)侧面上的电机(6)、以及通过固定块沿竖直方向设于治理槽(3)内的升降螺杆(21)，所述电机(6)通过所述传动组件连接所述升降螺杆(21)，所述升降螺杆(21)贯穿压力板(15)，且与压力板(15)螺纹连接。
6.根据权利要求5所述的一种农村生活污水治理设备，其特征在于：所述传动组件包括设于电机输出端的驱动齿轮(22)、设于升降螺杆(21)一端的从动齿轮(24)、以及贯穿于治理桶(1)上并与所述驱动齿轮(22)和从动齿轮(24)啮合的传动齿轮(23)。
7.根据权利要求4所述的一种农村生活污水治理设备，其特征在于：所述复位件包括一端竖直设于治理槽(3)底壁上另一端连接定位盘(17)的伸缩杆(19)、以及套设于所述伸缩杆(19)上的复位弹簧(20)。
说明书
一种农村生活污水治理设备
技术领域
本实用新型涉及生态环境治理技术领域，具体为一种农村生活污水治理设备。
背景技术
水生态是指环境水因子对生物的影响和生物对各种水分条件的适应。生命起源于水中，水又是一切生物的重要组分。生物体不断地与环境进行水分交换，环境中水的质(盐度)和量是决定生物分布、种的组成和数量，以及生活方式的重要因素。
河道，河水流经的路线，河道划分为五个等级，即一-级河道、二级河道、三级河道、四级河道和五级河道，河道等级可以分期分批认定，其等级也可因情况变化而升降，变更程序则同认定程序。
现有的农村河道边多连通一些废水沟渠，一般标准宽度为五米，深度为4米，生活污水多通过杂质过滤机将其内部的杂质去除，然后排入生活废水沟渠内，最后排入河道内，但是这些除杂后的生活污水内仍然还有大量的细微污染物，在农村大多直接通过废水沟渠将生活污水排入河道内，势必造成河道内的环境污染，导致污染物在农村河道的河面堆积产生污水，并产生异味对农村的环境造成很大的影响。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种农村生活污水治理设备，以解决上述技术背景中污染物在农村河道的河面堆积产生污水，并产生异味对农村的环境造成很大影响的缺点。
为实现上述目的，本实用新型提供如下技术方案：一种农村生活污水治理设备，包括一端设置有浮块且该端开设有治理槽的治理桶、设于所述治理桶内的循环加压机构、以及套设于治理桶远离所述浮块一端的过滤机构，所述治理桶的侧面分别开设有临近和远离浮块的引流孔和出水孔；所述过滤机构通过所述出水孔与所述治理槽相贯通；
所述循环加压机构包括设于治理槽内用于增加流入治理槽内污水的压力并迫使污水流入所述过滤机构的加压组件、以及设于治理桶上并通过传动组件连接所述加压组件的驱动组件。
优选的，所述过滤机构包括通过固定槽套设于临近所述出水孔一端的净化块、设于所述净化块侧面开设有排水孔内的单向流通组件、以及设于所述净化块开设有净化腔内的过滤板，所述固定槽的槽壁上开设有过滤孔，所述过滤孔和所述排水孔均与所述净化腔贯通，且过滤孔的位置与出水孔的位置相对应。
优选的，所述单向流通组件包括一端活动连接排水孔孔壁上的单向板、以及设于排水孔孔壁上临近所述单向板另一端的限位块，所述限位块临近所述过滤板，且限位块与单向板之间通过弹簧连接。
优选的，所述加压组件包括设于治理槽内并贴合于槽壁上的限制环，竖直设于治理槽内的连接杆且一端连接设于所述限制环上的固定杆另一端连接开设通孔的压力板、以及通过复位件设于治理槽底壁上的定位盘，所述压力板与治理槽的槽口相匹配，且压力板的侧面贴合于治理槽的槽壁；所述定位盘上设置有与所述通孔相匹配的通块；所述连接杆的长度为引流孔到出水孔距离的三分之二。
优选的，所述驱动组件包括设于治理桶侧面上的电机、以及通过固定块沿竖直方向设于治理槽内的升降螺杆，所述电机通过所述传动组件连接所述升降螺杆，所述升降螺杆贯穿压力板，且与压力板螺纹连接。
优选的，所述传动组件包括设于电机输出端的驱动齿轮、设于升降螺杆一端的从动齿轮、以及贯穿于治理桶上并与所述驱动齿轮和从动齿轮啮合的传动齿轮。
优选的，所述复位件包括一端竖直设于治理槽底壁上另一端连接定位盘的伸缩杆、以及套设于所述伸缩杆上的复位弹簧。
与现有技术相比，本实用新型提供了一种农村生活污水治理设备，具备以下有益效果：
本实用新型中通过浮块便于使治理桶漂浮在农村河道的河面上，同时引流孔位于河面处，便于使河面的污水通过引流孔流到治理槽内，再通过循环加压机构对流入治理槽内的污水加压使污水流入到过滤机构内，通过过滤机构对污水进行过滤，再将过滤后的水排入到河道内，便于将农村河道河面堆积的污水进行过滤，避免了由于污水产生异味对农村的环境造成很大的影响。
（发明人：纵霄）
