申请日2021.05.31
公开日期2021.12.07
IPC分类C02F1/52;B01F15/02;B01F7/16
摘要
本实用新型提供一种用于污水处理的絮凝池搅拌机，包括搅拌仓，搅拌仓上端设有与搅拌仓内部连通的进料口和排气阀，搅拌仓底端设有与搅拌仓内部连通的排料口，搅拌仓顶部还设有投料装置，搅拌仓底端靠近侧壁处设有环状的滑动位，滑动位靠近搅拌仓内部的一侧设有可滑动的搅动块，滑动位靠近搅拌仓外部的一侧设有可转动的搅动器，搅动器包括磁性块，磁性块转动以驱动搅动块搅动搅拌仓内的液体，采用磁力式搅动的方式，搅动块在内，驱动机构在外，防止被搅动棒被缠绕。
权利要求

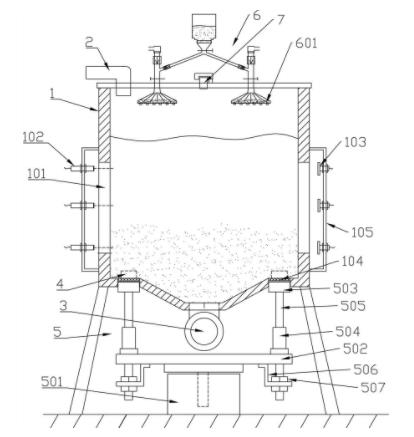

1.一种用于污水处理的絮凝池搅拌机，其特征是：包括搅拌仓（1），搅拌仓（1）上端设有与搅拌仓（1）内部连通的进料口（2）和排气阀（7），搅拌仓（1）底端设有与搅拌仓（1）内部连通的排料口（3），搅拌仓（1）顶部还设有投料装置（6），搅拌仓（1）底端靠近侧壁处设有环状的滑动位（104），滑动位（104）靠近搅拌仓（1）内部的一侧设有可滑动的搅动块（4），滑动位（104）靠近搅拌仓（1）外部的一侧设有可转动的搅动器（5），搅动器（5）包括磁性块（503），磁性块（503）转动以驱动搅动块（4）搅动搅拌仓（1）内的液体。
2.根据权利要求1所述用于污水处理的絮凝池搅拌机，其特征是：搅动块（4）为多个，搅动器（5）还包括转台电机（501），转台电机（501）上端连接有法兰架（502），法兰架（502）设有多个滑杆（505），滑杆（505）上端与磁性块（503）连接，转台电机（501）驱动磁性块（503）转动。
3.根据权利要求2所述用于污水处理的絮凝池搅拌机，其特征是：法兰架（502）上设有多个滑座（504），各滑座（504）与各滑杆（505）滑动套接，法兰架（502）下端设有多个连接支架（506），连接支架（506）上设有锁紧螺母（507），滑杆（505）端部与锁紧螺母（507）螺纹连接。
4.根据权利要求1所述用于污水处理的絮凝池搅拌机，其特征是：投料装置（6）包括进料斗（606）和多个出料盘（601），多个出料盘（601）沿进料斗（606）周向布置，进料斗（606）与出料盘（601）之间设有分支管（603），进料斗（606）通过分支管（603）与出料盘（601）连通。
5.根据权利要求4所述用于污水处理的絮凝池搅拌机，其特征是：出料盘（601）上端设有进气口（607），进气口（607）与出料盘（601）之间设有第一单向阀（602），分支管（603）与出料盘（601）之间设有第二单向阀（604）。
6.根据权利要求4所述用于污水处理的絮凝池搅拌机，其特征是：出料盘（601）中设有多个流道（608），流道（608）下端设有喷射口（609）。
7.根据权利要求5所述用于污水处理的絮凝池搅拌机，其特征是：进料斗（606）上端设有储料瓶（605），进料斗（606）下端设有第一开关阀（610），出料盘（601）上设有第二开关阀（611）。
8.根据权利要求1所述用于污水处理的絮凝池搅拌机，其特征是：搅拌仓（1）侧壁设有视窗（101），视窗（101）外侧两端分别设有光发射器（102）和光接收器（103），还设有连接架（105），光发射器（102）和光接收器（103）通过连接架（105）与搅拌仓（1）外壁连接。
说明书
用于污水处理的絮凝池搅拌机
技术领域
本实用新型涉及污水处理领域，尤其是涉及一种用于污水处理的絮凝池搅拌机。
背景技术
絮体又被称为矾花，对污水进行处理时，在污水中加入混凝剂，污水中的胶体颗粒能相互接触聚集，进而形成一种绒毛状固体物，絮体过滤装置广泛的应用于污水处理环节。现有技术参见CN 112093869 A一种凝絮除污式工业污水处理装置中记载的结构，该结构采用杆式的的搅动装置，凝絮易缠绕在搅动装置上难以排出，清洁刷难以刷到，并且，处理装置采用封闭的桶式，搅动装置一旦被污水凝絮缠绕，难以清理维护。
实用新型内容
本实用新型提供了一种用于污水处理的絮凝池搅拌机，采用带磁力的外部搅动器带动内部的搅动块转动，解决了传统搅动装置被凝絮缠绕的问题。
为解决上述技术问题，本实用新型所采用的技术方案是：一种用于污水处理的絮凝池搅拌机，包括搅拌仓，搅拌仓上端设有与搅拌仓内部连通的进料口和排气阀，搅拌仓底端设有与搅拌仓内部连通的排料口，搅拌仓顶部还设有投料装置，搅拌仓底端靠近侧壁处设有环状的滑动位，滑动位靠近搅拌仓内部的一侧设有可滑动的搅动块，滑动位靠近搅拌仓外部的一侧设有可转动的搅动器，搅动器包括磁性块，磁性块转动以驱动搅动块搅动搅拌仓内的液体。
优选的方案中，搅动块为多个，搅动器还包括转台电机，转台电机上端连接有法兰架，法兰架设有多个滑杆，滑杆上端与磁性块连接，转台电机驱动磁性块转动。
优选的方案中，法兰架上设有多个滑座，各滑座与各滑杆滑动套接，法兰架下端设有多个连接支架，连接支架上设有锁紧螺母，滑杆端部与锁紧螺母螺纹连接。
优选的方案中，投料装置包括进料斗和多个出料盘，多个出料盘沿进料斗周向布置，进料斗与出料盘之间设有分支管，进料斗通过分支管与出料盘连通。
优选的方案中，出料盘上端设有进气口，进气口与出料盘之间设有第一单向阀，分支管与出料盘之间设有第二单向阀。
优选的方案中，出料盘中设有多个流道，流道下端设有喷射口。
优选的方案中，进料斗上端设有储料瓶，进料斗下端设有第一开关阀，出料盘上设有第二开关阀。
优选的方案中，搅拌仓侧壁设有视窗，视窗外侧两端分别设有光发射器和光接收器，还设有连接架，光发射器和光接收器通过连接架与搅拌仓外壁连接。
本实用新型的有益效果为：采用磁力式搅动的方式，搅动块在内，驱动机构在外，防止被搅动棒被缠绕；投料装置设有多个出料盘，出料盘带多个喷射口，方便将混凝剂均匀的喷撒至污水各位置，提高污水与混凝剂的有效接触面积，提高凝絮效率；设有检测污水浊度的光发射器和光接收器，可自动化判断污水凝絮过程是否完成，便于自动化控制。
（发明人：黄雄）
