申请日2021.05.31
公开日期2021.12.07
IPC分类C02F11/13;B01D29/64;B01D29/03
摘要
本实用新型公开了一种用于污水处理的除泥装置，包括蓄水池，蓄水池的顶部固定设有稳固底座，稳固底座的顶部固定设有外机箱，外机箱的内壁固定设有电机，电机的输出端固定设有连接杆，连接杆的一侧固定设有主齿轮，主齿轮的外壁分别与两个辅助齿轮的外壁啮合连接，两个辅助齿轮的中部分别与两个异型轴盘的中部转动连接，且两个异型轴盘的外壁均与外机箱的内壁转动连接，两个异型轴盘的一侧均与连接板的外壁啮合连接，本实用新型通过连接板和异型轴盘的联动，实现了对过滤板的实时清洗除泥，避免了过滤板因泥垢的堵塞，使污水处理缓慢的现象，大大提升了污水处理的工作效率与时间。
权利要求

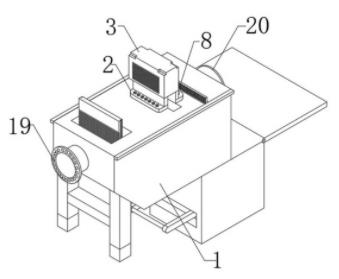

1.一种用于污水处理的除泥装置，包括蓄水池（1），其特征在于：所述蓄水池（1）的顶部固定设有稳固底座（2），所述稳固底座（2）的顶部固定设有外机箱（3），所述外机箱（3）的内壁固定设有电机（4），所述电机（4）的输出端固定设有连接杆（5），所述连接杆（5）的一侧固定设有主齿轮（9），所述主齿轮（9）的外壁分别与两个辅助齿轮（6）的外壁啮合连接，两个所述辅助齿轮（6）的中部分别与两个异型轴盘（7）的中部转动连接，且两个异型轴盘（7）的外壁均与外机箱（3）的内壁转动连接，两个所述异型轴盘（7）的一侧均与连接板（10）的外壁啮合连接。
2.根据权利要求1所述的一种用于污水处理的除泥装置，其特征在于：所述蓄水池（1）的外壁固定设有进水口（19）。
3.根据权利要求1所述的一种用于污水处理的除泥装置，其特征在于：所述连接板（10）的底部固定设有承接块（11），所述承接块（11）的一侧固定设有细毛刷板（12）。
4.根据权利要求1所述的一种用于污水处理的除泥装置，其特征在于：所述蓄水池（1）的底部固定设有收集箱（13），所述收集箱（13）内壁的两侧均固定设有多个加热管（14），且加热管（14）均采用耐高压防水材质，所述加热管（14）通过外部开关与外部电源电性连接，所述收集箱（13）的一侧与盖板（17）的一侧活动连接。
5.根据权利要求4所述的一种用于污水处理的除泥装置，其特征在于：所述收集箱（13）内壁与推送板（18）的外壁滑动连接，所述推送板（18）的一侧与推杆（15）的一侧固定连接，所述推杆（15）的中部与手柄（16）的外壁固定连接。
6.根据权利要求1所述的一种用于污水处理的除泥装置，其特征在于：所述电机（4）的输出端通过外部开关与外部电源电性连接，所述蓄水池（1）的顶部与过滤板（8）的外壁卡合连接。
7.根据权利要求1所述的一种用于污水处理的除泥装置，其特征在于：所述蓄水池（1）的一侧固定设有出水口（20）。
说明书
一种用于污水处理的除泥装置
技术领域
本实用新型涉及一种除泥装置，特别涉及一种用于污水处理的除泥装置。
背景技术
污水处理 (sewage treatment,wastewater treatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现有的污水处理还存在着一些不足之处：
1.部分污水处理装置，在对污水处理时，可能只会对污水处理池的内部进行淤泥清理，却忽略了过滤板的清理工作，并且过滤板的清理大多采用人工清理的方式，费时费力，从而使污水处理的效率低下；
2. 部分污水处理装置，在对污水处理时，会有污水所携带的淤泥，收集起来因为其中含有水的缘故，占地体积大，收集处理起来比较麻烦，给工人人员的后期处理带来了一定的难度。
基于此，提供一种用于污水处理的除泥装置。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的除泥装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的除泥装置，包括蓄水池，所述蓄水池的顶部固定设有稳固底座，所述稳固底座的顶部固定设有外机箱，所述外机箱的内壁固定设有电机，所述电机的输出端固定设有连接杆，所述连接杆的一侧固定设有主齿轮，所述主齿轮的外壁分别与两个辅助齿轮的外壁啮合连接，两个所述辅助齿轮的中部分别与两个异型轴盘的中部转动连接，且两个异型轴盘的外壁均与外机箱的内壁转动连接，两个所述异型轴盘的一侧均与连接板的外壁啮合连接。
作为本实用新型的一种优选技术方案，所述蓄水池的外壁固定设有进水口。
作为本实用新型的一种优选技术方案，所述连接板的底部固定设有承接块，所述承接块的一侧固定设有细毛刷板。
作为本实用新型的一种优选技术方案，所述蓄水池的底部固定设有收集箱，所述收集箱内壁的两侧均固定设有多个加热管，且加热管均采用耐高压防水材质，所述加热管通过外部开关与外部电源电性连接，所述收集箱的一侧与盖板的一侧活动连接。
作为本实用新型的一种优选技术方案，所述收集箱内壁与推送板的外壁滑动连接，所述推送板的一侧与推杆的一侧固定连接，所述推杆的中部与手柄的外壁固定连接。
作为本实用新型的一种优选技术方案，所述电机的输出端通过外部开关与外部电源电性连接，所述蓄水池的顶部与过滤板的外壁卡合连接。
作为本实用新型的一种优选技术方案，所述蓄水池的一侧固定设有出水口。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型一种用于污水处理的除泥装置，通过连接板和异型轴盘的联动，实现了对过滤板的实时清洗除泥，避免了过滤板因泥垢的堵塞，使污水处理缓慢的现象，大大提升了污水处理的工作效率与时间；
2.本实用新型一种用于污水处理的除泥装置，通过加热管和推送板的设计在收集污水淤泥后，通过加热压缩的方式使，收集箱可以存放较多的污水淤泥，减少了工人人员后期清理工作频率，大大提升了淤泥清理的便捷性。
（发明人：张光文; 龙海威; 胡桂星; 李威; 郝迪）
