申请日2021.06.03
公开日期2021.12.10
IPC分类G01N33/18;C02F9/06
摘要
本实用新型涉及污水净化设备技术领域，且公开了一种直流电解多极污水净化设备，包括电解多极污水净化设备主体，电解多极污水净化设备主体的下表面固定连接有底板，底板的下表面固定连接有多个支撑块，底板的上表面固定连接有水质检测机构和污水初滤机构，电解多极污水净化设备主体的出水端固定连通有三通阀，三通阀的输出端固定连通有第一控制阀。本实用新型使电解多极污水净化设备具有污水初滤和水质实时检测的功能，不仅能够避免污水杂质过多而堵塞设备内过滤网，还能够提高直流电解多极污水净化设备处理水排放的可靠性，以及能够有效提高直流电解多极污水净化设备污水处理的效率和便捷性。
权利要求

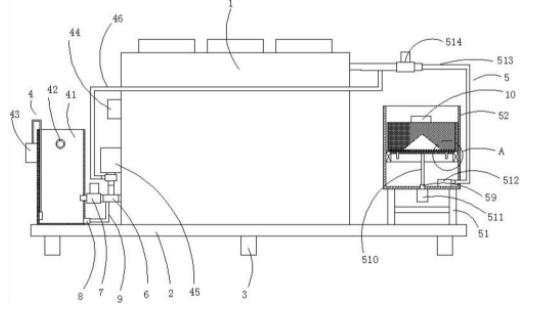

1.一种直流电解多极污水净化设备，包括电解多极污水净化设备主体(1)，其特征在于，所述电解多极污水净化设备主体(1)的下表面固定连接有底板(2)，所述底板(2)的下表面固定连接有多个支撑块(3)，所述底板(2)的上表面固定连接有水质检测机构(4)和污水初滤机构(5)，所述电解多极污水净化设备主体(1)的出水端固定连通有三通阀(6)，所述三通阀(6)的输出端固定连通有第一控制阀(7)，所述第一控制阀(7)的输出端与水质检测机构(4)的外壁固定连通。
2.根据权利要求1所述的一种直流电解多极污水净化设备，其特征在于，所述水质检测机构(4)包括与底板(2)上表面固定连接的水槽(41)，所述水槽(41)的顶端外壁固定连通有排水管(42)，所述水槽(41)的外壁固定连接有水质检测仪(43)，所述电解多极污水净化设备主体(1)的外壁固定连接有工控机(44)和循环泵(45)，所述循环泵(45)的吸入端与三通阀(6)的顶端固定连通，所述循环泵(45)的输出端固定连通有连接管(46)，所述连接管(46)的输出端与电解多极污水净化设备主体(1)的进水管外壁固定连通。
3.根据权利要求1所述的一种直流电解多极污水净化设备，其特征在于，所述污水初滤机构(5)包括与底板(2)上表面固定连接的支架(51)，所述支架(51)的上表面固定连接有过滤筒(52)，所述过滤筒(52)的内壁固定连接有滚动轴承(53)，所述滚动轴承(53)的内壁固定连接有支撑网板(54)，所述支撑网板(54)的上表面开设有两个限位孔，且限位孔的孔壁活动连接有限位杆(55)，所述限位杆(55)的顶端固定连接有过滤网罩(56)，所述过滤网罩(56)的内壁固定连接有过滤布(57)，所述过滤布(57)的上表面固定连接有锥形网罩(58)，所述过滤筒(52)的内壁开设有圆孔，且圆孔的孔壁固定连接有密封轴承(59)，所述密封轴承(59)的内壁固定连接有转杆(510)，所述转杆(510)的顶端与支撑网板(54)的下表面固定连接，所述过滤筒(52)的内壁固定连接有驱动电机(511)，所述驱动电机(511)的输出端与转杆(510)的底端固定连接，所述过滤筒(52)的内壁固定连接有水泵(512)，所述水泵(512)的输出端固定连通有导管(513)，所述导管(513)的顶端穿过过滤筒(52)的侧壁，并固定连通有第二控制阀(514)，所述第二控制阀(514)的输出端与电解多极污水净化设备主体(1)的进水管固定连通。
4.根据权利要求2所述的一种直流电解多极污水净化设备，其特征在于，所述水槽(41)的底端外壁固定连通有单向阀(8)，所述单向阀(8)的输出端固定连通有回流管(9)，所述回流管(9)的顶端与三通阀(6)的外壁固定连通。
5.根据权利要求2所述的一种直流电解多极污水净化设备，其特征在于，所述水质检测仪(43)的检测端伸入水槽(41)的内部。
6.根据权利要求3所述的一种直流电解多极污水净化设备，其特征在于，所述过滤网罩(56)的上表面固定连接有两个对称分布的把手(10)。
说明书
一种直流电解多极污水净化设备
技术领域
本实用新型涉及污水净化设备技术领域，尤其涉及一种直流电解多极污水净化设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，废水电解处理法是指应用电解的机理，使本原废水中有害物质通过电解过程在阳、阴两极上分别发生氧化和还原反应转化成为无害物质以实现废水净化的方法。电解槽内装有极板，一般用普通钢板制成。电解槽按极板联接电源方式分单极性和双极性两种，通电后，在外电场作用下，阳极失去电子发生氧化反应，阴极获得电子发生还原反应。废水流经电解槽，作为电解液，在阳极和阴极分别发生氧化和还原反应，有害物质被去除。
现有的直流电解多极污水净化设备在使用时存在漂浮物堵塞过滤网的情况，且需要工作人员频繁清理过滤网，费时费力，影响直流电解多极污水净化设备污水处理的效率和便捷性，另外直流电解多极污水净化设备还没有实时水质检测的功能，影响直流电解多极污水净化设备处理水排放的可靠性。
实用新型内容
本实用新型的目的是为了解决现有技术中直流电解多极污水净化设备在使用时存在漂浮物堵塞过滤网的情况，且需要工作人员频繁清理过滤网，影响直流电解多极污水净化设备污水处理的效率和便捷性，以及直流电解多极污水净化设备还没有实时水质检测的功能，影响直流电解多极污水净化设备处理水排放可靠性的问题，而提出的一种直流电解多极污水净化设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种直流电解多极污水净化设备，包括电解多极污水净化设备主体，所述电解多极污水净化设备主体的下表面固定连接有底板，所述底板的下表面固定连接有多个支撑块，所述底板的上表面固定连接有水质检测机构和污水初滤机构，所述电解多极污水净化设备主体的出水端固定连通有三通阀，所述三通阀的输出端固定连通有第一控制阀，所述第一控制阀的输出端与水质检测机构的外壁固定连通。
优选的，所述水质检测机构包括与底板上表面固定连接的水槽，所述水槽的顶端外壁固定连通有排水管，所述水槽的外壁固定连接有水质检测仪，所述电解多极污水净化设备主体的外壁固定连接有工控机和循环泵，所述循环泵的吸入端与三通阀的顶端固定连通，所述循环泵的输出端固定连通有连接管，所述连接管的输出端与电解多极污水净化设备主体的进水管外壁固定连通。
优选的，所述污水初滤机构包括与底座上表面固定连接的支架，所述支架的上表面固定连接有过滤筒，所述过滤筒的内壁固定连接有滚动轴承，所述滚动轴承的内壁固定连接有支撑网板，所述支撑网板的上表面开设有两个限位孔，且限位孔的孔壁活动连接有限位杆，所述限位杆的顶端固定连接有过滤网罩，所述过滤网罩的内壁固定连接有过滤布，所述过滤布的上表面固定连接有锥形网罩，所述过滤筒的内壁开设有圆孔，且圆孔的孔壁固定连接有密封轴承，所述密封轴承的内壁固定连接有转杆，所述转杆的顶端与支撑网板的下表面固定连接，所述过滤筒的内壁固定连接有驱动电机，所述驱动电机的输出端与转杆的底端固定连接，所述过滤筒的内壁固定连接有水泵，所述水泵的输出端固定连通有导管，所述导管的顶端穿过过滤筒的侧壁，并固定连通有第二控制阀，所述第二控制阀的输出端与电解多极污水净化设备主体的进水管固定连通。
优选的，所述水槽的底端外壁固定连通有单向阀，所述单向阀的输出端固定连通有回流管，所述回流管的顶端与三通管的外壁固定连通。
优选的，所述水质检测仪的检测端伸入水槽的内部。
优选的，所述过滤网罩的上表面固定连接有两个对称分布的把手。
与现有技术相比，本实用新型提供了一种直流电解多极污水净化设备，具备以下有益效果：
1、该直流电解多极污水净化设备，通过设置有驱动电机、过滤网罩和锥形网罩，当电解多极污水净化设备主体处理污水的时候，首先把污水输送到过滤筒和过滤网罩内，之后启动驱动电机，驱动电机通过转杆使支撑网板旋转，支撑网板通过限位杆带动过滤网罩旋转，而过滤网罩旋转产生的离心力，且离心力使过滤网罩和过滤布截留的杂质驱散到过滤网罩边缘处，保障锥形网罩和过滤网罩中间位置能够始终过滤污水，避免污水在电解多极污水净化设备主体内部堵塞过滤网，也不需要工作人员频繁清理维护，省时省力，该机构使电解多极污水净化设备具有污水初滤的功能，避免污水杂质过多而堵塞设备内过滤网，进而能够有效提高直流电解多极污水净化设备污水处理的效率和便捷性。
2、该直流电解多极污水净化设备，通过设置有工控机、水质检测仪和循环泵，当直流电解多极污水净化设备主体排水时，首先水体通过三通管和第一控制阀进入到水槽，之后水槽内水体通过水质检测仪实时检测，若检测水质不达标时，水质检测仪把检测信号发送到工控机内，工控机使第一控制阀关闭，同时启动循环泵，循环泵把直流电解多极污水净化设备主体排放水通过连接管回到直流电解多极污水净化设备主体进水管处，使水体再次电解处理，保障水质达标再排放，该机构使直流电解多极污水净化设备具有水质实时检测的功能，提高直流电解多极污水净化设备处理水排放的可靠性。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型使电解多极污水净化设备具有污水初滤和水质实时检测的功能，不仅能够避免污水杂质过多而堵塞设备内过滤网，还能够提高直流电解多极污水净化设备处理水排放的可靠性，以及能够有效提高直流电解多极污水净化设备污水处理的效率和便捷性。
（发明人：陈雷）
