申请日2021.06.01
公开日期2021.12.07
IPC分类C02F1/44
摘要
本实用新型公开了一种陶瓷膜装置，包括过滤箱，所述过滤箱内腔的底部通过弹簧和阻尼减震器活动连接有第二支撑板，且第二支撑板的顶部通过紧固螺丝连接有第一支撑板，所述第一支撑板顶部的中端固定连接有外壳，且外壳的顶部卡接有盖板，所述外壳内腔的上下两端均固定连接有隔板，本实用新型设置了外壳、隔板、盖板和无机陶瓷膜，陶瓷膜过滤是一种“错流过滤”形式的流体分离过程：污水在膜管内高速流动，在压力驱动下含小分子组分的澄清渗透液沿与之垂直方向向外透过膜，含大分子组分的浑浊液被膜截留，从而使污水达到分离、浓缩、纯化的目的，有效提高对污水的过滤效果。
权利要求

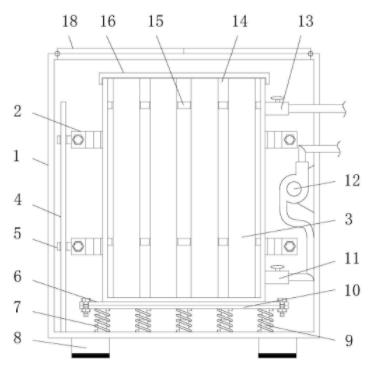

1.一种陶瓷膜装置，包括过滤箱(1)，其特征在于：所述过滤箱(1)内腔的底部通过弹簧(7)和阻尼减震器(9)活动连接有第二支撑板(10)，且第二支撑板(10)的顶部通过紧固螺丝连接有第一支撑板(6)，所述第一支撑板(6)顶部的中端固定连接有外壳(14)，且外壳(14)的顶部卡接有盖板(16)，所述外壳(14)内腔的上下两端均固定连接有隔板(15)，且隔板(15)的内表面插接有多个等角度分布的无机陶瓷膜(3)，所述过滤箱(1)内腔底部的左端固定连接有限位杆(4)，且限位杆(4)的外表面套接有限位板(5)，所述限位板(5)的右侧固定连接有卡板(2)，且卡板(2)的内表面通过PP胶水连接有天然橡胶板(19)。
2.根据权利要求1所述的一种陶瓷膜装置，其特征在于：所述过滤箱(1)底部的四周均固定连接有支撑腿(8)，且支撑腿(8)的底部通过PP胶水连接有丁腈橡胶垫，同时，过滤箱(1)顶部的左右两端均通过合页活动连接有活动门(18)，且活动门(18)的顶部固定安装有把手(17)。
3.根据权利要求1所述的一种陶瓷膜装置，其特征在于：所述弹簧(7)和阻尼减震器(9)的数量均为多个，且每两个相邻弹簧(7)之间和每两个相邻阻尼减震器(9)之间的距离均相同，同时，阻尼减震器(9)位于弹簧(7)的内侧。
4.根据权利要求1所述的一种陶瓷膜装置，其特征在于：所述外壳(14)和盖板(16)均为圆形结构，外壳(14)右侧的上端开设有出水口(13)，外壳(14)右侧的下端开设有进水口(11)，且进水口(11)和出水口(13)的内表面均活动安装有阀门，同时，过滤箱(1)内腔右侧的上端固定安装有泵机(12)，泵机(12)的输入端通过管道与外置原料罐的底部连通，且泵机(12)的输出端通过管道与进水口(11)连通。
5.根据权利要求1所述的一种陶瓷膜装置，其特征在于：所述卡板(2)的数量为两组，每组卡板(2)的数量均为两个，同时，每组卡板(2)之间均通过紧固螺丝连接。
说明书
一种陶瓷膜装置
技术领域
本实用新型涉及污水净化技术领域，具体为一种陶瓷膜装置。
背景技术
污水是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水简称为污水，主要是生活上使用后的水，其含有有机物较多，处理较易，在污水处理过程中需要使用到过滤装置，但现有的过滤装置其过滤效果不理想，从而为人们的使用带来不便，为此，我们提出一种陶瓷膜装置。
实用新型内容
本实用新型的目的在于提供一种陶瓷膜装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种陶瓷膜装置，包括过滤箱，所述过滤箱内腔的底部通过弹簧和阻尼减震器活动连接有第二支撑板，且第二支撑板的顶部通过紧固螺丝连接有第一支撑板，所述第一支撑板顶部的中端固定连接有外壳，且外壳的顶部卡接有盖板，所述外壳内腔的上下两端均固定连接有隔板，且隔板的内表面插接有多个等角度分布的无机陶瓷膜，所述过滤箱内腔底部的左端固定连接有限位杆，且限位杆的外表面套接有限位板，所述限位板的右侧固定连接有卡板，且卡板的内表面通过PP胶水连接有天然橡胶板。
优选的，所述过滤箱底部的四周均固定连接有支撑腿，且支撑腿的底部通过PP胶水连接有丁腈橡胶垫，同时，过滤箱顶部的左右两端均通过合页活动连接有活动门，且活动门的顶部固定安装有把手。
优选的，所述弹簧和阻尼减震器的数量均为多个，且每两个相邻弹簧之间和每两个相邻阻尼减震器之间的距离均相同，同时，阻尼减震器位于弹簧的内侧。
优选的，所述外壳和盖板均为圆形结构，外壳右侧的上端开设有出水口，外壳右侧的下端开设有进水口，且进水口和出水口的内表面均活动安装有阀门，同时，过滤箱内腔右侧的上端固定安装有泵机，泵机的输入端通过管道与外置原料罐的底部连通，且泵机的输出端通过管道与进水口连通。
优选的，所述卡板的数量为两组，每组卡板的数量均为两个，同时，每组卡板之间均通过紧固螺丝连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型设置了外壳、隔板、盖板和无机陶瓷膜，陶瓷膜过滤是一种“错流过滤”形式的流体分离过程：污水在膜管内高速流动，在压力驱动下含小分子组分的澄清渗透液沿与之垂直方向向外透过膜，含大分子组分的浑浊液被膜截留，从而使污水达到分离、浓缩、纯化的目的，有效提高对污水的过滤效果。
2、本实用新型设置了弹簧、阻尼减震器和第二支撑板，可对外壳进行减震处理，设置了限位杆、限位板、卡板和天然橡胶板，可对外壳进行限位处理，从而进一步提高外壳在工作过程中的稳定性。
（发明人：高德友）
