申请日2021.05.31
公开日期2021.12.07
IPC分类C02F9/08
摘要
本申请提供了一种集成式催化氧化污水应急处理装置，属于污水处理技术领域。该集成式催化氧化污水应急处理装置，包括运载车厢、过滤分离机构、氧化处理机构和沉淀消毒机构，所述过滤分离机构包括支撑框架、螺旋过滤件、吸污泵、储渣斗和污水收集箱，所述氧化处理机构包括氧化箱、第一液泵、搅拌架、第一电机和药剂箱，所述沉淀消毒机构包括沉淀箱、储存箱和第二液泵，本申请集成化、一体化程度较高，占地面积少，同时可快速地将本装置机动运输至应急事故现场，使本应急处理装置能够快速投入运行，且有效地提高了污水处理的速度，便于进行回收利用，提高了再生水的回收利用率。
权利要求

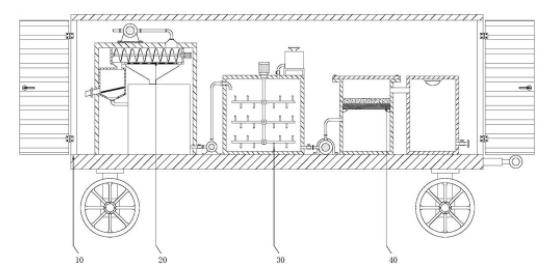

1.一种集成式催化氧化污水应急处理装置，其特征在于，包括
运载车厢(10)；
过滤分离机构(20)，所述过滤分离机构(20)包括支撑框架(210)、螺旋过滤件(220)、吸污泵(230)、储渣斗(240)和污水收集箱(250)，所述支撑框架(210)固定设置于所述运载车厢(10)内的一端，所述螺旋过滤件(220)固定设置于所述支撑框架(210)内顶部，所述吸污泵(230)安装于所述支撑框架(210)顶部，且所述吸污泵(230)连通于所述螺旋过滤件(220)，所述储渣斗(240)固定连接于所述支撑框架(210)内侧壁，所述污水收集箱(250)固设设置于所述支撑框架(210)内底部，所述螺旋过滤件(220)分别连通于所述储渣斗(240)和所述污水收集箱(250)；
氧化处理机构(30)，所述氧化处理机构(30)包括氧化箱(310)、第一液泵(320)、搅拌架(330)、第一电机(340)和药剂箱(350)，所述氧化箱(310)固定设置于所述运载车厢(10)内靠近所述支撑框架(210)的一端，所述第一液泵(320)安装于所述运载车厢(10)内底部，所述第一液泵(320)连通所述污水收集箱(250)和所述氧化箱(310)，所述搅拌架(330)转动设置于所述氧化箱(310)内，所述第一电机(340)安装于所述氧化箱(310)顶部，所述第一电机(340)输出端传动连接于所述搅拌架(330)，所述药剂箱(350)连通设置于所述氧化箱(310)顶部的一侧；
沉淀消毒机构(40)，所述沉淀消毒机构(40)包括沉淀箱(410)、储存箱(420)和第二液泵(440)，所述沉淀箱(410)和所述储存箱(420)固定设置于所述运载车厢(10)内的另一端，所述沉淀箱(410)和所述储存箱(420)通过溢流管(430)相连通，所述第二液泵(440)安装于所述运载车厢(10)内底部，所述第二液泵(440)连通所述氧化箱(310)和所述沉淀箱(410)。
2.根据权利要求1所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述运载车厢(10)包括底板(110)和厢体(130)，所述底板(110)底部四角固定设置有移动滚轮(120)，所述厢体(130)固定罩设于所述底板(110)顶部。
3.根据权利要求2所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述底板(110)一端固定有牵引环(140)，所述厢体(130)两端均铰接有对开式门板(131)。
4.根据权利要求1所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述螺旋过滤件(220)包括分离滤筒(221)、第二电机(222)和螺旋绞龙(223)，所述分离滤筒(221)固定连接于所述支撑框架(210)内顶壁，所述第二电机(222)安装于所述分离滤筒(221)一端的外壁，所述螺旋绞龙(223)转动设置于所述分离滤筒(221)内，所述第二电机(222)传动连接于所述螺旋绞龙(223)。
5.根据权利要求4所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述分离滤筒(221)底部连通设置有第一漏斗(2212)，所述分离滤筒(221)底部与所述第一漏斗(2212)对应处嵌设有第一滤网(2211)，所述第一漏斗(2212)底端连通于所述污水收集箱(250)顶部，所述分离滤筒(221)底部的一端连通设置有第二漏斗(2213)，所述第二漏斗(2213)底端连通于所述储渣斗(240)顶部。
6.根据权利要求1所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述储渣斗(240)一侧连通有排渣管(241)，所述排渣管(241)贯穿所述支撑框架(210)侧壁延伸至外部，所述储渣斗(240)内倾斜设置有第二滤网(242)，所述储渣斗(240)底端通过回流管(243)连通于所述污水收集箱(250)侧壁的顶部。
7.根据权利要求1所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述搅拌架(330)包括转轴(331)、搅拌杆(332)和搅拌叶(333)，所述转轴(331)转动设置于所述氧化箱(310)内顶部，所述搅拌杆(332)设置若干根，所述搅拌杆(332)均匀固定连接于所述转轴(331)，所述搅拌叶(333)阵列固定于所述搅拌杆(332)表面。
8.根据权利要求1所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述药剂箱(350)通过支架(351)固定设置于所述氧化箱(310)顶部的一侧，所述药剂箱(350)通过输药管(352)连通于所述氧化箱(310)顶部，所述药剂箱(350)顶部连通设置有加药斗(353)。
9.根据权利要求1所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述沉淀箱(410)内固定设置有净化网组(450)，且所述净化网组(450)位于所述溢流管(430)进水口的下方，所述净化网组(450)包括纤维膜网(451)和活性炭网(452)，所述活性炭网(452)固定放置于所述纤维膜网(451)顶部。
10.根据权利要求1所述的一种集成式催化氧化污水应急处理装置，其特征在于，所述储存箱(420)内顶部还固定设置有紫外杀菌灯(460)。
说明书
一种集成式催化氧化污水应急处理装置
技术领域
本申请涉及污水处理领域，具体而言，涉及一种集成式催化氧化污水应急处理装置。
背景技术
化工行业的废水受重金属污染，水质成分复杂，生物难降解物质多，可生化性差，并且有毒性和刺激性。部分企业由于发生爆炸和泄漏等事故，同时在运输危险物质过程中遇到翻车等事故时，不可避免的会有一部分污染性较高的污染物进入环境，这些污染物直接进入水体环境中，将造成地表水甚至地下水的严重污染，此时需要将污水应急处理装置快速投入化工事故的污染发生地，用于应急事故现场污染水的快速处理，但现有的污水应急处理装置集成化、一体化程度不高，占地面积大，且污水的催化氧化效率较低，污水的处理效率较低，难以彻底地消除污水对环境的污染，净化后的再生水回收利用率不高，造成水资源浪费。
实用新型内容
为了弥补以上不足，本申请提供了一种集成式催化氧化污水应急处理装置，旨在改善上述背景技术提出的问题。
本申请实施例提供了一种集成式催化氧化污水应急处理装置，包括运载车厢、过滤分离机构、氧化处理机构和沉淀消毒机构。
所述过滤分离机构包括支撑框架、螺旋过滤件、吸污泵、储渣斗和污水收集箱，所述支撑框架固定设置于所述运载车厢内的一端，所述螺旋过滤件固定设置于所述支撑框架内顶部，所述吸污泵安装于所述支撑框架顶部，且所述吸污泵连通于所述螺旋过滤件，所述储渣斗固定连接于所述支撑框架内侧壁，所述污水收集箱固设设置于所述支撑框架内底部，所述螺旋过滤件分别连通于所述储渣斗和所述污水收集箱。
所述氧化处理机构包括氧化箱、第一液泵、搅拌架、第一电机和药剂箱，所述氧化箱固定设置于所述运载车厢内靠近所述支撑框架的一端，所述第一液泵安装于所述运载车厢内底部，所述第一液泵连通所述污水收集箱和所述氧化箱，所述搅拌架转动设置于所述氧化箱内，所述第一电机安装于所述氧化箱顶部，所述第一电机输出端传动连接于所述搅拌架，所述药剂箱连通设置于所述氧化箱顶部的一侧。
所述沉淀消毒机构包括沉淀箱、储存箱和第二液泵，所述沉淀箱和所述储存箱固定设置于所述运载车厢内的另一端，所述沉淀箱和所述储存箱通过溢流管相连通，所述第二液泵安装于所述运载车厢内底部，所述第二液泵连通所述氧化箱和所述沉淀箱。
在上述实现过程中，过滤分离机构、氧化处理机构和沉淀消毒机构均集成于运载车厢内，实现了结构合理紧凑，占地面积少的优点，且可快速地将本装置机动运输至应急事故现场，使本应急处理装置能够快速投入运行，通过吸污泵将污水泵入螺旋过滤件进行螺旋输送并进行干湿分离，有效地过滤掉污水中绝大部分固态污物，然后流入污水收集箱内储存，通过第一液泵将污水收集箱内的污水泵入氧化箱内，同时通过药剂箱向氧化箱内加入氧化药剂，通过第一电机带动搅拌架转动，将氧化箱的药剂和污水充分混合，可以加快药剂与污水的反应，从而提高污水处理的速度，然后通过第二液泵泵取氧化箱内经催化氧化反应后的污水进入沉淀箱内静置沉淀，最后通过溢流管流入储存箱内储存起来，便于进行回收利用，提高了再生水的回收利用率。
在一种具体的实施方案中，所述运载车厢包括底板和厢体，所述底板底部四角固定设置有移动滚轮，所述厢体固定罩设于所述底板顶部。
在上述实现过程中，通过移动滚轮可快速地将运载车厢机动运输至应急事故现场，使本应急处理装置能够快速投入运行。
在一种具体的实施方案中，所述底板一端固定有牵引环，所述厢体两端均铰接有对开式门板。
在上述实现过程中，用于与牵引设备相连接，拖动整个装置进行转移运输，到达现场后打开对开式门板进行使用，便于操作，同时有利于通风散热。
在一种具体的实施方案中，所述螺旋过滤件包括分离滤筒、第二电机和螺旋绞龙，所述分离滤筒固定连接于所述支撑框架内顶壁，所述第二电机安装于所述分离滤筒一端的外壁，所述螺旋绞龙转动设置于所述分离滤筒内，所述第二电机传动连接于所述螺旋绞龙。
在上述实现过程中，通过第二电机带动螺旋绞龙旋转，可对排入分离滤筒内的污水进行螺旋输送。
在一种具体的实施方案中，所述分离滤筒底部连通设置有第一漏斗，所述分离滤筒底部与所述第一漏斗对应处嵌设有第一滤网，所述第一漏斗底端连通于所述污水收集箱顶部，所述分离滤筒底部的一端连通设置有第二漏斗，所述第二漏斗底端连通于所述储渣斗顶部。
在上述实现过程中，第一滤网用于对污水进行干湿分离，便于后续氧化处理，第一漏斗和第二漏斗均用于导流。
在一种具体的实施方案中，所述储渣斗一侧连通有排渣管，所述排渣管贯穿所述支撑框架侧壁延伸至外部，所述储渣斗内倾斜设置有第二滤网，所述储渣斗底端通过回流管连通于所述污水收集箱侧壁的顶部。
在上述实现过程中，便于排出储渣斗内的固态污物，第二滤网用于沥出固态污物中残存的水分，并通过回流管回流入污水收集箱内。
在一种具体的实施方案中，所述搅拌架包括转轴、搅拌杆和搅拌叶，所述转轴转动设置于所述氧化箱内顶部，所述搅拌杆设置若干根，所述搅拌杆均匀固定连接于所述转轴，所述搅拌叶阵列固定于所述搅拌杆表面。
在上述实现过程中，通过转轴带动搅拌杆和搅拌叶转动，将氧化箱的药剂和污水充分混合。
在一种具体的实施方案中，所述药剂箱通过支架固定设置于所述氧化箱顶部的一侧，所述药剂箱通过输药管连通于所述氧化箱顶部，所述药剂箱顶部连通设置有加药斗。
在一种具体的实施方案中，所述沉淀箱内固定设置有净化网组，且所述净化网组位于所述溢流管进水口的下方，所述净化网组包括纤维膜网和活性炭网，所述活性炭网固定放置于所述纤维膜网顶部。
在上述实现过程中，通过纤维膜网和活性炭网处理掉水中的异味和浮沫等影响水质的杂物，提高水的洁净程度。
在一种具体的实施方案中，所述储存箱内顶部还固定设置有紫外杀菌灯。
在上述实现过程中，对储存箱内的水进行进一步的杀菌消毒。
（发明人：余昌辉）
