申请日2021.10.19
公开日期2021.12.14
IPC分类C02F9/02
摘要
本发明公开的一种基于膜处理的分散式生活污水处理设备及其使用方法，生活污水处理设备包括箱体，所述箱体内设置有用于盛放待过滤生活污水的污水池，所述污水池的右侧内壁内设置有净化池，所述净化池与所述污水池之间设置有过滤膜组件，所述净化池的右侧内壁内相连通的设置有用于排出净水的净化水出口，所述污水池靠近右侧内壁的上侧内壁内相连通的设置有筛选池，所述筛选池与所述污水池之间固定设置有隔板，所述筛选池内可转动的设置有转轴，所述转轴的后端动力连接于固定设置在所述筛选池后侧内壁内的筛选电机上，本例旨在设计一种机械式自动化可对生活污水进行净化且可自动控制进出水状态的基于膜处理的分散式生活污水处理设备及其使用方法。
权利要求
1.一种基于膜处理的分散式生活污水处理设备及其使用方法，所述生活污水处理设备包括箱体，所述箱体内设置有污水池，所述污水池的右侧内壁内设置有净化池，所述净化池与所述污水池之间设置有过滤膜组件，所述净化池的右侧内壁内相连通的设置有净化水出口；
所述污水池靠近右侧内壁的上侧内壁内相连通的设置有筛选池，所述筛选池与所述污水池之间固定设置有隔板，所述筛选池内可转动的设置有转轴，所述转轴的后端动力连接于固定设置在所述筛选池后侧内壁内的筛选电机上，所述转轴上固定设置有用于过滤固态垃圾的筛板，位于所述筛选池的右侧壁上相连通的设置有用于排出固态垃圾的垃圾出口；
所述筛选池的左侧的进口处相连通的设置有进水管，所述进水管的进口端连接有进水道，所述污水池靠近左侧内壁的下侧内壁内相连通的设置有出水口，所述出水口的上端与所述污水池之间相连通的设置有隔断口，所述污水池的左侧部分处设置有液位-进出水量控制组件；
所述生活污水处理设备的使用方法在于：通过所述进水道将污水输入到所述筛选池内并通过所述隔板及所述筛板进行固态垃圾筛选，进入到所述污水池内的污水通过所述过滤膜组件将净水过滤到所述净化池内，期间，所述液位-进出水量控制组件根据所述污水池内液面高度调整进出水流量。
2.如权利要求1所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：所述液位-进出水量控制组件包括可滑动的设置于所述污水池内的升降杆，所述升降杆上可滑动的设置有密度小于水的浮力块，所述升降杆的上段固定设置有上螺旋部，所述升降杆的下段固定设置有下螺旋部，所述浮力块与所述上螺旋部及所述下螺旋部之间螺纹连接；
所述升降杆的下端固定设置有可在所述隔断口内滑动且用于阻水的阻水球；
所述进水道与所述进水管之间设置有弧形的半球形槽，所述半球形槽内可转动的设置有阻水板，所述阻水板的下端固定连接有可在所述箱体内转动的转动柱，所述转动柱的下端延伸入所述污水池内且设置有开口向下的升降滑槽，所述升降杆的上端延伸入所述升降滑槽内且与所述升降滑槽内壁之间花键连接，所述升降杆的上侧端面与所述升降滑槽的上侧内壁之间固定连接有顶推弹簧，位于所述升降滑槽的右侧面上设置有缺口，所述升降杆上固定设置有一端延伸出所述缺口外的导滑块；
位于所述转动柱周侧的所述箱体内设置有四条分别相连的第一回槽及第二回槽及第三回槽及第四回槽，所述导滑块可在所述第一回槽及所述第二回槽及所述第三回槽及所述第四回槽内滑动，位于所述第一回槽及所述第二回槽连接段的一侧内壁内相连通的设置有阻断球槽，所述阻断球内可滑动的设置可滑入所述第二回槽内的阻断球。
3.如权利要求2所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：位于所述阻水板上侧且位于所述箱体的上侧端面上固定设置有电机固定块，所述电机固定块内固定设置有电动机，所述电动机与所述阻水板之间同轴连接，位于所述箱体内固定设置有蓄电池。
4.如权利要求3所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：所述下螺旋部的下端部分固定设置有下限位块，所述上螺旋部的上端部分固定设置有上限位块。
5.如权利要求4所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：所述污水池的左侧内壁上固定设置有支撑固定块，所述升降杆延伸通过所述支撑固定块且与所述支撑固定块之间滑动连接。
6.如权利要求2所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：所述污水池的左侧内壁内相连通的设置有导滑槽，所述浮力块的左侧端面上固定设置有可在所述导滑槽内滑动的约束块。
7.如权利要求6所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：所述浮力块的上端面及下端面上均设置有导位锥形槽，所述浮力块横穿于所述导位锥形槽，所述导位锥形槽用于在所述浮力块升降是对所述下螺旋部及所述上螺旋部的螺纹导向以便于更加顺滑的滑入螺纹槽。
8.如权利要求1所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：所述过滤膜组价包括开口向后且左端与所述污水池相连通的第一套槽，所述第一套槽的上侧及下侧内壁内分别相连通的设置有第一阻水套槽，所述第一套槽的右侧内壁内相连通的设置有与所述净化池相连通的第一进水口；
所述过滤膜组件还包括可在所述第一套槽内滑动的支撑体，所述支撑体内设置固定设置有用于过滤的过滤膜，位于所述支撑体的两侧面上固定设置有用于隔水且可在所述第一阻水套槽内滑动的阻水塑胶条；
所述支撑体的下侧端面上固定设置有基块。
9.如权利要求1所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：所述净化水出口的出口端连接有二轮净化器，所述二轮净化器包括第二净化水箱，所述第二净化水箱内设置有二轮净水池，所述二轮净水池靠近下侧内壁的左侧内壁内设置有开口向后的第二套槽，所述第二套槽的上下侧内壁内分别相连通的设置有第二阻水套槽，所述第二套槽与所述第二阻水套槽同样适配所述支撑体及所述过滤膜；
所述第二套槽的左侧内壁内相连通的设置有二轮进水管，所述第二套槽的右端与所述二轮净水池之间通过第二进水口相连通。
10.如权利要求8所述的一种基于膜处理的分散式生活污水处理设备及其使用方法，其特征在于：所述第一套槽进口处的下侧设置有固定设置在所述污水池右侧内壁上的气泡机，所述气泡机产生的气泡可对所述过滤膜左侧的悬浮物进行驱逐。
说明书
一种基于膜处理的分散式生活污水处理设备及其使用方法
技术领域
本发明涉及市政环境保护以及生活污水处理技术领域，具体为一种基于膜处理的分散式生活污水处理设备及其使用方法。
背景技术
生活废水指的是居民日常生活中排泄出来没有用的水。废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等。小城市更严重。大便等一般不直接排入，而是有收集措施。废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求。按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理。
为便于对生活污水进行处理，本例旨在设计一种机械式自动化可对生活污水进行净化且可自动控制进出水状态的基于膜处理的分散式生活污水处理设备及其使用方法。
发明内容

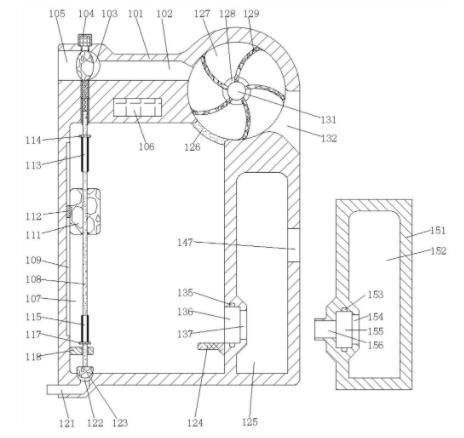

为解决上述问题，本例设计了一种基于膜处理的分散式生活污水处理设备及其使用方法，所述生活污水处理设备包括箱体，所述箱体内设置有用于盛放待过滤生活污水的污水池，所述污水池的右侧内壁内设置有净化池，所述净化池与所述污水池之间设置有过滤膜组件，所述净化池的右侧内壁内相连通的设置有用于排出净水的净化水出口；
所述污水池靠近右侧内壁的上侧内壁内相连通的设置有筛选池，所述筛选池与所述污水池之间固定设置有隔板，所述筛选池内可转动的设置有转轴，所述转轴的后端动力连接于固定设置在所述筛选池后侧内壁内的筛选电机上，所述转轴上固定设置有用于过滤固态垃圾的筛板，位于所述筛选池的右侧壁上相连通的设置有用于排出固态垃圾的垃圾出口；
所述筛选池的左侧的进口处相连通的设置有进水管，所述进水管的进口端连接有进水道，所述污水池靠近左侧内壁的下侧内壁内相连通的设置有出水口，所述出水口的上端与所述污水池之间相连通的设置有隔断口，所述污水池的左侧部分处设置有液位-进出水量控制组件；
所述生活污水处理设备的使用方法在于：通过所述进水道将污水输入到所述筛选池内并通过所述隔板及所述筛板进行固态垃圾筛选，进入到所述污水池内的污水通过所述过滤膜组件将净水过滤到所述净化池内，期间，所述液位-进出水量控制组件根据所述污水池内液面高度调整进出水流量。
可优选的：所述液位-进出水量控制组件包括可滑动的设置于所述污水池内的升降杆，所述升降杆上可滑动的设置有密度小于水的浮力块，所述升降杆的上段固定设置有上螺旋部，所述升降杆的下段固定设置有下螺旋部，所述浮力块与所述上螺旋部及所述下螺旋部之间螺纹连接；
所述升降杆的下端固定设置有可在所述隔断口内滑动且用于阻水的阻水球；
所述进水道与所述进水管之间设置有弧形的半球形槽，所述半球形槽内可转动的设置有阻水板，所述阻水板的下端固定连接有可在所述箱体内转动的转动柱，所述转动柱的下端延伸入所述污水池内且设置有开口向下的升降滑槽，所述升降杆的上端延伸入所述升降滑槽内且与所述升降滑槽内壁之间花键连接，所述升降杆的上侧端面与所述升降滑槽的上侧内壁之间固定连接有顶推弹簧，位于所述升降滑槽的右侧面上设置有缺口，所述升降杆上固定设置有一端延伸出所述缺口外的导滑块；
位于所述转动柱周侧的所述箱体内设置有四条分别相连的第一回槽及第二回槽及第三回槽及第四回槽，所述导滑块可在所述第一回槽及所述第二回槽及所述第三回槽及所述第四回槽内滑动，位于所述第一回槽及所述第二回槽连接段的一侧内壁内相连通的设置有阻断球槽，所述阻断球内可滑动的设置可滑入所述第二回槽内的阻断球，通过浮力推动所述浮力块在所述污水池内上下移动可带动所述升降杆上升或下降并发生转动，以此可带动所述阻水板发生转动进而调整进水，通过带动所述阻水球升降可调整出水。
可优选的：位于所述阻水板上侧且位于所述箱体的上侧端面上固定设置有电机固定块，所述电机固定块内固定设置有电动机，所述电动机与所述阻水板之间同轴连接，位于所述箱体内固定设置有蓄电池，通过所述蓄电池可对所述电动机进行供电，进而实现对进水的电控。
可优选的：所述下螺旋部的下端部分固定设置有下限位块，所述上螺旋部的上端部分固定设置有上限位块，所述下限位块及所述上限位块用于限制所述浮力块在所述升降杆上的活动范围。
可优选的：为保持所述升降杆升降及转动时的稳定性，所述污水池的左侧内壁上固定设置有支撑固定块，所述升降杆延伸通过所述支撑固定块且与所述支撑固定块之间滑动连接。
可优选的：为增加所述浮力块升降时的平衡性，所述污水池的左侧内壁内相连通的设置有导滑槽，所述浮力块的左侧端面上固定设置有可在所述导滑槽内滑动的约束块，在所述浮力块升降过程中所述导滑槽与所述约束块用于限制所述浮力块的转动约束。
可优选的：所述浮力块的上端面及下端面上均设置有导位锥形槽，所述浮力块横穿于所述导位锥形槽，所述导位锥形槽用于在所述浮力块升降是对所述下螺旋部及所述上螺旋部的螺纹导向以便于更加顺滑的滑入螺纹槽。
可优选的：所述过滤膜组价包括开口向后且左端与所述污水池相连通的第一套槽，所述第一套槽的上侧及下侧内壁内分别相连通的设置有第一阻水套槽，所述第一套槽的右侧内壁内相连通的设置有与所述净化池相连通的第一进水口；
所述过滤膜组件还包括可在所述第一套槽内滑动的支撑体，所述支撑体内设置固定设置有用于过滤的过滤膜，位于所述支撑体的两侧面上固定设置有用于隔水且可在所述第一阻水套槽内滑动的阻水塑胶条；
所述支撑体的下侧端面上固定设置有基块；
所述过滤膜位于所述第一套槽内时，左侧的所述污水池内的污水中的水分可经过所述过滤膜的过滤进入到所述净化池内。
可优选的：为方便继续进行下一轮净化，所述净化水出口的出口端连接有二轮净化器，所述二轮净化器包括第二净化水箱，所述第二净化水箱内设置有二轮净水池，所述二轮净水池靠近下侧内壁的左侧内壁内设置有开口向后的第二套槽，所述第二套槽的上下侧内壁内分别相连通的设置有第二阻水套槽，所述第二套槽与所述第二阻水套槽同样适配所述支撑体及所述过滤膜；
所述第二套槽的左侧内壁内相连通的设置有二轮进水管，所述第二套槽的右端与所述二轮净水池之间通过第二进水口相连通，在进行二次净化时所述二轮进水管的进口端与所述净化水出口的出口端相连通。
可优选的：所述第一套槽进口处的下侧设置有固定设置在所述污水池右侧内壁上的气泡机，所述气泡机产生的气泡可对所述过滤膜左侧的悬浮物进行驱逐。
有益效果：在使用时，本装置可对生活污水中的固态垃圾进行预先筛选，以防止堵塞，而在进行膜过滤处理过程中，本装置根据过滤池液面的高低自动控制进出水速率，并可自动的对沉着于池底的高悬浊物进行排放，以便于膜处理的持续进行，且本装置可根据需求进行远程控制进水，方便有效，可大大降低处理污水时的劳动强度。
（发明人：温国文; 叶明亮; 林晓栋; 叶炳亮）
