公布日：2022.01.04
申请日：2021.11.06
分类号：C02F1/72(2006.01)I;B01J4/02(2006.01)I;B01J19/00(2006.01)I;B01J19/20(2006.01)I
摘要
本发明公开了一种环保型污水处理用氧化催化装置，包括处理罐，所述处理罐侧壁底部设有三个呈等边三角形分布的支撑杆，在支撑杆的底部设有移动固定装置；所述处理罐的侧壁上设有进水管道以及用于控制该处理罐的PLC控制器，在处理罐的底部设有出水口；所述处理罐的内部设有搅拌装置，在处理罐内部侧壁上设有温控设备、水质检测器以及监控器；所述处理罐的顶端设有盖子，在盖子上设有用于驱动搅拌装置运行的驱动装置，在盖子的顶端位于驱动装置的外侧设有氧化装置，本发明不仅移动固定方便，而且实时监控，还能控制其内部温度，大大提高了氧化催化效果。
权利要求书

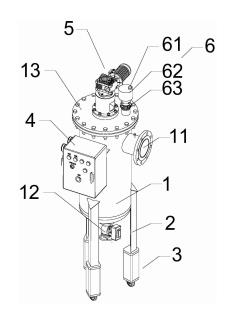

1.一种环保型污水处理用氧化催化装置，包括处理罐(1)，其特征在于：所述处理罐(1)侧壁底部设有三个呈等边三角形分布的支撑杆(2)，在支撑杆(2)的底部设有移动固定装置(3)；所述处理罐(1)的侧壁上设有进水管道(11)以及用于控制该处理罐(1)的PLC控制器(4)，在处理罐(1)的底部设有出水口(12)；所述处理罐(1)的内部设有搅拌装置(7)，在处理罐(1)内部侧壁上设有温控设备(15)、水质检测器(16)以及监控器(14)；所述处理罐(1)的顶端设有盖子(13)，在盖子(13)上设有用于驱动搅拌装置(7)运行的驱动装置(5)，在盖子(13)的顶端位于驱动装置(5)的外侧设有氧化装置(6)。
2.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于：所述移动固定装置(3)包括支撑柱(31),其中支撑柱(31)的顶端与支撑杆(2)之间固定连接，在支撑柱(31)的内部设有开口朝下设置的圆槽(32)，在圆槽(32)的内部设有输出端朝下设置的伸缩缸(33)，其中伸缩缸(33)与圆槽(32)之间卡固连接，在伸缩缸(33)的底部设有万向轮(34)，其中万向轮(34)与伸缩缸(33)之间通过螺栓固定，所述万向轮(34)绕地面旋转一周所形成的圆的直径小于圆槽(31)的孔径。
3.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于：所述驱动装置(5)包括设置在盖子(13)顶端的驱动箱(52)，其中驱动箱(52)与盖子(13)之间通过螺栓固定，在驱动箱(52)的一侧设有驱动电机(51)，所述驱动电机(51)的输出端贯穿驱动箱(52)的内部并连接有齿轮(53)，所述齿轮(53)的底部设有与齿轮相互啮合的锥形齿轮(54)，所述锥形齿轮(54)的底部设有主轴(55)，所述主轴(55)的底部通过联轴器(56)连接有上安装板(57)，所述上安装板(57)的底部通过螺栓固定有下安装板(58)，其中搅拌装置(7)则通过上安装板(57)和下安装板(58)相互连接安装。
4.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于：所述搅拌装置(7)包括搅拌轴(71)以及搅拌叶(72)，其中搅拌叶(72)固定在搅拌轴(71)的外圆周壁上，搅拌轴(71)与下安装板(58)之间固定连接。
5.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于：所述氧化装置(6)包括设置在盖子(13)顶端且贯穿盖子的连接管(63)，所述连接管(63)的内部设有泵体，在连接管(63)的顶端设有氧化罐(62)，在盖子(13)内部顶端靠近外边沿处设有环形管道(64)，在环形管道(64)的底部设有若干个均匀分布的通气管(66)。
6.根据权利要求5所述的一种环保型污水处理用氧化催化装置，其特征在于：所述氧化罐(62)的顶端设有注料口(61)，所述氧化罐(61)与环形管道(64)之间通过连接管(63)相连通，所述环形管道(64)通过卡扣固定在盖子(13)上，每个所述通气管(66)与环形管道(64)之间对应处均设有插接管(65)，每个所述插接管(65)与通气管(66)之间插接，所述通气管(66)的底部延伸至处理罐(1)内部的底端，每个所述通气管(66)上均设有若干个均匀分布的通气孔(661)。
7.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于：所述温控设备(15)包括设置在处理罐(1)内部侧壁的制冷制热器(151)，其中在处理罐内设有与制冷制热器(151)配合使用的温度传感器(152)，在处理罐(1)内部底端位于出水口(12)处设有水质检测器(16)，在盖子(13)位于处理罐(1)内部顶端设有监控器(14)，在处理罐(1)内还设有液位传感器。
8.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于：所述进水管道(11)与处理罐(1)之间固定连接且相连通，在进水管道(11)的内部设有进水电控流量阀门(111)。
9.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于：所述出水口(12)包括出水管道(121)，其中出水管(121)与处理罐(1)的底部之间固定连接，在处理罐出水管(121)的内部设有出水电控流量阀门(122)。
10.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于：所述PLC控制器(4)上设有若干个操作按钮，且该PLC控制器(4)与处理罐(1)之间通过螺栓固定，所述PLC控制器(4)分别与驱动电机(51)、制冷制热器(151)、温度传感器(152)、水质检测器(16)、液位传感器以及电控阀门之间电连接。
发明内容
本发明的目的在于提供一种环保型污水处理用氧化催化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种环保型污水处理用氧化催化装置，包括处理罐，所述处理罐侧壁底部设有三个呈等边三角形分布的支撑杆，在支撑杆的底部设有移动固定装置；
所述处理罐的侧壁上设有进水管道以及用于控制该处理罐的PLC控制器，在处理罐的底部设有出水口；
所述处理罐的内部设有搅拌装置，在处理罐内部侧壁上设有温控设备、水质检测器以及监控器；
所述处理罐的顶端设有盖子，在盖子上设有用于驱动搅拌装置运行的驱动装置，在盖子的顶端位于驱动装置的外侧设有氧化装置。
作为本发明优选的方案，所述移动固定装置包括支撑柱,其中支撑柱的顶端与支撑杆之间固定连接，在支撑柱的内部设有开口朝下设置的圆槽，在圆槽的内部设有输出端朝下设置的伸缩缸，其中伸缩缸与圆槽之间卡固连接，在伸缩缸的底部设有万向轮，其中万向轮与伸缩缸之间通过螺栓固定，所述万向轮绕地面旋转一周所形成的圆的直径小于圆槽的孔径。
作为本发明优选的方案，所述驱动装置包括设置在盖子顶端的驱动箱，其中驱动箱与盖子之间通过螺栓固定，在驱动箱的一侧设有驱动电机，所述驱动电机的输出端贯穿驱动箱的内部并连接有齿轮，所述齿轮的底部设有与齿轮相互啮合的锥形齿轮，所述锥形齿轮的底部设有主轴，所述主轴的底部通过联轴器连接有上安装板，所述上安装板的底部通过螺栓固定有下安装板，其中搅拌装置则通过上安装板和下安装板相互连接安装。
作为本发明优选的方案，所述搅拌装置包括搅拌轴以及搅拌叶，其中搅拌叶固定在搅拌轴的外圆周壁上，搅拌轴与下安装板之间固定连接。
作为本发明优选的方案，所述氧化装置包括设置在盖子顶端且贯穿盖子的连接管，所述连接管的内部设有泵体，在连接管的顶端设有氧化罐，在盖子内部顶端靠近外边沿处设有环形管道，在环形管道的底部设有若干个均匀分布的通气管。
作为本发明优选的方案，所述氧化罐的顶端设有注料口，所述氧化罐与环形管道之间通过连接管相连通，所述环形管道通过卡扣固定在盖子上，每个所述通气管与环形管道之间对应处均设有插接管，每个所述插接管与通气管之间插接，所述通气管的底部延伸至处理罐内部的底端，每个所述通气管上均设有若干个均匀分布的通气孔。
作为本发明优选的方案，所述温控设备包括设置在处理罐内部侧壁的制冷制热器，其中在处理罐内设有与制冷制热器配合使用的温度传感器，在处理罐内部底端位于出水口处设有水质检测器，在盖子位于处理罐内部顶端设有监控器，在处理罐内还设有液位传感器。
作为本发明优选的方案，所述进水管道与处理罐之间固定连接且相连通，在进水管道的内部设有进水电控流量阀门。
作为本发明优选的方案，所述出水口包括出水管道，其中出水管与处理罐的底部之间固定连接，在处理罐出水管的内部设有出水电控流量阀门。
作为本发明优选的方案，所述PLC控制器上设有若干个操作按钮，且该PLC控制器与处理罐之间通过螺栓固定，所述PLC控制器分别与驱动电机、制冷制热器、温度传感器、水质检测器、液位传感器以及电控阀门之间电连接。
有益效果：本发明在使用前，通过PLC控制器控制伸缩缸伸张，然后移动至需要使用处，接着收缩伸缩缸即可，首先将污水通过进水管道抽入到处理罐内，然后启动驱动电机，通过驱动电机带动搅拌轴搅拌，然后将氧化剂和催化剂通过氧化罐加入到处理罐内，边加入边搅拌，通过电控阀门控制其加入的量，然后通过内部的额制冷制热器控制合适的温度，在搅拌时，通过其监控器以及水质检测器时时刻刻检测其内部的情况，达到实时监控，待水完全氧化完成后，停止搅拌，并且停止加入氧化剂以及催化剂，然后打开出口电控阀门放出水即可，综上所述，本发明不仅移动固定方便，而且实时监控，还能控制其内部温度，大大提高了氧化催化效果。
（发明人：赵明然）
